LW立式无堵塞排污泵使用说明介绍

<<<产品概述>>>

LW型无堵塞排污泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功新一代泵类产品,具有节能效果显著、防缠绕、无堵塞等特点。在排送固定颗粒和长纤维垃圾方面,具有独特效果。该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维,叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经平衡试验,使泵在运行中无振动。该泵水力性能先进、成熟,产品经测试各项性能指标均达到有关标准规定,产品投放市场后以其独特的功率、可靠的性能、稳定的质量受到广大用户的欢迎和好评。

<<<产品特点>>>

1、采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固定颗粒。

2、设计合理,配套电机合理,效率高,节能效果显著。

3、机械密封采用单端面密封,材质为硬度耐磨耐腐碳化钨,具有耐用、耐磨等特点,可以使用安全连续运行8000小时以上。

4、LW(1)型泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。

5、水力性能先进,整机效率高,

6、在电机风叶端加上防护罩,整机可置于室外工作,无需机房,可节省大量基建费用。

7、泵与电机为整机故安装时无需校正。

<<<产品适用场合>>>

<<<产品适用场合>>>

1、工厂商业严重污染废水的排放。

2、城市污水处理厂排水系统。

3、住宅区的污水排水站。

4、人防系统排水站。

5、医院、宾馆的污水排放。

6、市场工程、建筑工地。

7、勘探、矿山配套附机。

8、农村沼气池农田灌溉。

9、自来水厂的给水置。

<<<结构说明>>>

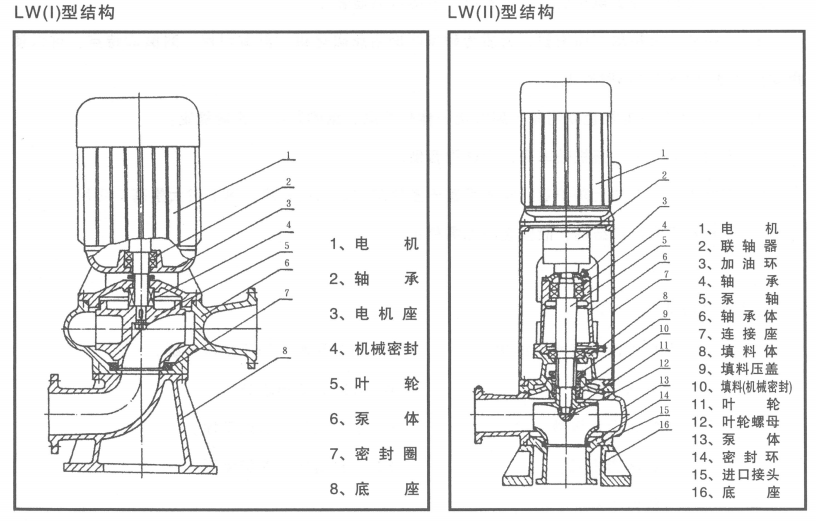

LW型系列立式无堵塞排污泵为单吸蜗壳式泵,泵内装有无堵塞防缠绕型单(双)大流道叶轮,具有很好的通过能力。该系列泵具有两种结构形式,一是电机与泵直联同轴,二是采用联轴器联接,电机采用标准立式电机。其结构图如下,每种结构形式具有两种底座连接形式,一是进口水平吸入,具有转角功能,可根据使用要求,进出口安放角可成0°、90°、180°、270°,便于管路连接,二是进口轴向吸入,便于立式安装。

<<<维护保养>>>

1、电泵应有专人管理与使用,并定期检查绝缘电阻是否正常。

2、叶轮和泵体之间的密封环具有密封功能,如密封环损坏将直接影响泵的性能,必须及时更换

3、水泵如长时间不用时,应将水泵的液体放干,以便热胀冷缩损坏水泵内部件。

<<<泵使用条件>>>

1、介质温度不超过60,重度为1.0~1.3Kg/dm3,PH值在5~9范围内

2、泵和电机为整体结构,所以要求泵工作周围温度不得超过40℃,相对湿度不超过95%。

3、一般情况下,泵必须在使用扬程范围内使用工作,保证电机不超载,如需在全扬程范围内使用,应在订货时另行注明,以便厂家制造。

4、在运行过程中泵电机电流不得超过电机的额定电流。

<<<泵的安装系统>>

1、泵和管路应有各自支承体,不得将管路重量作用于泵上。

2、为了维护方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装只压力表以保证泵在额定扬程和流量范围内运行,确保泵的正常运行,提高水泵的使用寿命。

3、安装泵时必须拧紧地脚螺栓,以免起动时振动时泵性能的影响

4、安装前应检查水泵和电机的坚固情况和有无损伤。

5、输送高温液体时为了不使泵承受管路的热变形,泵座的底脚螺栓不应固定,当管路系统在热胀冷缩时,使泵能与管路一起移动。

<<<泵使用方法及注意事项>>>

1、泵使用前应仔细检查坚固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损

2、泵起动后,旋转方向从进口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二相线对调一下接线位置即可。

3、不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防水泵因超载而烧坏电机。

4、泵不应在汽蚀工况下运行,以提高泵的使用寿命,严禁水泵缺液运行,否则极易烧坏机械密封件。

5、如泵的零件为铸铁制成时,在冬季露天安装时,应注意防止击破,温度特别低时,应加以保温。
