FZB系列氟塑料自吸离心泵

日期:2021/7/30 9:53:57

概述

按国际标准设计,过流部件全部紧衬氟塑料,泵的承重部分为金属材料。配置外装式波纹管机械密封,对磨材质:氧化铝VS四氟、碳化硅VS四氟、硬质合金VS硬质合金,用户可按要求自行选择对磨面。

用途

适用于输送有强烈腐蚀性的清液。例如盐酸、硝酸、有机溶剂。

型号意义

50 FZB-30L D

50进口直径50mr

F氟塑料合金

Z具有自吸功能

B单级单吸悬臂式离心泵

30扬程30m

L长支架型

D短支架型

安装高度计算

用户在选用我公司泵时,应考虑泵安装高度,即被吸液面至水泵轴的垂直距离要小于水泵规定的安装高度,水泵规定的安装高度按以下公式计算


Hz≤Ha-Hv-△Hs-(NPSH)r

Hsz-水泵规定的安装高度(m)

Ha-使用现场条件下的大气压水头

Hv一抽送液体温度下的汽化压力水头(m)

△Hs一吸入管路损失水头(m)

NPSH一性能参数表上给定的必须汽蚀余量值(m)

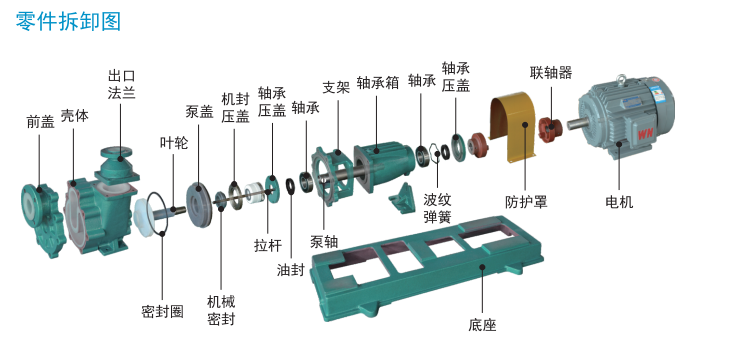

结构分析:



技术特点

机械密封

动环:采用四氟填充碳纤维材料,或根据输送介质不同配置陶瓷、碳化硅、无压烧结碳化硅等。

静环:采用碳化硅、陶瓷、无压烧结碳化硅等。

叶轮

叶轮采用整体模压而成,氟塑料内部包裹钢嵌件,保证了叶轮的强度

轴承采用2RS双沟球脂润滑型,后期无需注油。

使用注意

1、衬氟离心泵输送的介质中不允许含有铁磁性杂质与硬质杂质。如有铁磁性微粒,需加磁性过滤器。且不适宜输送停车后产生大量结晶的介质

2、衬氟离心泵不允许在小于30%的额定流量下工作

3、对于输送介质密度大于1200kg/m3的液体,需要告知我公司销售部门,电机功率需要适当加大。

4、机械密封最大工作压力1.0MPa,超过此压力需要配置机械密封止推环。

5、防止静电破坏:输送导电率低的液体时,如超纯净水或含氟惰性液体时,在泵中会产生静电这会引起放电和泵的损坏,应采取防静电产生、引出静电或者其他措施。特殊介质选择特殊对磨件,例如氢氟酸选择无压烧结碳化硅、硝酸选择陶瓷或碳化硅等

安装须知

1、按尺寸建好混凝土基础,同时预埋好地脚螺栓

2、在安装前应对泵组设备进行仔细检查,各部分应完好无损,泵腔内无杂物

3、将泵机组放在基础上,在底板和基础之间放上成对楔垫,通过调整楔垫,找准水平

4、泵的进出口管路应另设支架支撑

5、安装完毕,徒手转动联轴器,检验有无碰擦、窜动等现象,转动轻松、自如即可。

6、为防止杂物进入泵内,我们建议在进口处设置过滤器,过滤面积应大于管路截面积的2-3倍扬程高的泵在出口管路上应安装逆止阀,防止突然停机造成破坏


7、扬程高的泵在出口管路上应安装逆止阀,防止突然停机造成破坏。

8、必须保证泵的安装高度符合泵的汽蚀余量,并考虑管路损失和介质的温度

启动运行

1、开启设备前应将泵腔内灌满须输送的液体(如泵在吸上的情况),关闭出口阀门,接上电源

2、接通电源,按指示牌方向检查泵的转向是否正确。

3、泵机组试运转5-10分钟,如无异常现象即可投入运行。

4、停机时,应先将出口的阀门关闭,然后再切断电源
