KCB、2CY型齿轮式输油泵

日期:2021-8-2 9:40:41

<<<用途说明>>

1、齿轮油泵适用于输送各种有润滑性的液体,温度不高于70℃。如超过70度,需另配用耐高温材料即可,粘度为5×10°-15×10°m3/s本型泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体,如汽油苯等(如该泵采用铜齿轮,可用于汽油;如该泵采用不锈钢,可输送一般腐蚀性液体)

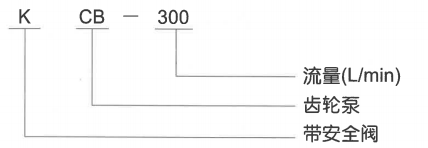

<<<型号意义>

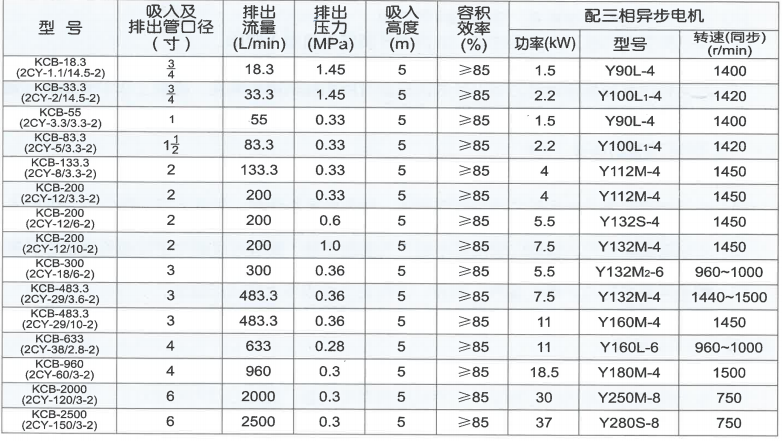

齿轮泵性能参数:


<<工作原理>

本型泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。(图一)A为吸入腔,B为排出腔。泵运转时主动齿轮带动被动齿轮旋转,当齿转从啮合到脱开时在吸入侧(A就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B,齿轮进入啮合时液体被挤出,形成高压液体并经泵的排出口排出泵外。




<<<结构及特性>>>

1、结构:

(1)本型号是卧式回转泵,主要有泵体、齿轮、轴承座、安全阀、轴承及密封装置等机件组成。

(2)泵体、轴承座等为灰铸铁件,齿轮用优质碳素钢材制作,亦可根据用户特殊需要用铜材料或不锈钢材料制作。

(3)轴承座上有一填料函室,起轴向密封作用。KCB-300~960型泵采用机械密封装置,轴承釆用单列向心球轴承。KCB-183-833型泵釆用二个耐油橡胶圈和中间衬隔的一个挡圈组成调节压紧盖上的两只螺母来调节密封的程度,轴承釆用铜基粉末含油轴承。另外,本系列泵均可釆用弹性好、耐高温和低温、化芓性质稳定且有自润滑性能的柔性石墨作为填料密封


(4)泵内装有安全阀,当泵或排出管道发生故障或误将排出阀门完全关闭而产生高压和高压冲击时,安全阀就会自动打开,卸除部分或全部的高压液体回到低压腔,从而对泵及管道起到安全保护作用


(5)用弹性联轴器直接与驱动电机联接,并安装在公共铸铁底盘上。

2、特性

(1)本系列泵结构简单紧凑,使用和保养方便。

(2)本系列泵具有良好的自吸性能,故每次开泵前不须灌入液体

(3)本系列泵的润滑是靠输送的液体而自动达到的,故日常工作时无须另加润滑液。

(4)利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时,能起到良好的缓冲作用。

<<<使用时应注意的事项

1、安装:

(1)安装前应检查泵在运输中是否受到损坏,如电机是否受潮,泵进岀口的防尘盖是否损坏而使污物进入泵腔内部等。

(2)安装管道前应先对管道内壁用清水或蔾气清洗干净。安裝时应避免使管道的重量由泵来承担,以免影响泵的精度

(3)管道各联接部位不得有漏气、漏液、否则会发生吸不上液体的现象

(4)为防止颗粒杂质等污物进入泵內,应在吸入口安装金属过滤网。


2、泵工作前的检查

(1)泵的各紧固件是否牢固

(2)主动轴是否运转灵活。

(3)进出管道的阀门是否打开。

(4)泵的旋转方向是否符合要求,(若从泵端向电机看,旋转方向为逆时针)

3、泵工作时的维护

(1)注意泵的压力及真空表的读数应符合该泵所规定的技术规范以内

(2)注意填料函的工作,若发生泄漏,视其程度将压紧盖拧紧(不允许拧得过紧,以免填料函剧烈发热和密封圈迅速磨损)

(3)当泵在运转中有不正常的嗓音或温升过高时,应立即停止泵的工作,进行拆检

(4)一般情况下,不得任意调整安全阀,如需调整时,要用仪器校正。使安全阀的封阀压力分别为KCB-18.3型、KCB-33.3型为1.7MPa;KCB-55型、KCB-83.3型、KCB-300型KCB-4833型为045MPa;KCB200型三种泵分别为045MPa、0.8MPa、1.4MPa。

4、泵工作的停止:

(1)切断电源。(2)关闭进出管道的阀门
