水泵比转速定义说明与解释

日期：2021/8/19 9:19:38

一、比转速定义：

比转速也称之为比转数或比速，英文名称Specific Speed，在中符号表示ns。

比转速来源于无量纲分析，用于对比几何相似但是参数不同的泵。

在泵设计的时候，为扩展系列或利用已开发的水力模型进行化、参考，往往采用相似设计，相似定律能够表达两者之间的关系，但是若采用相似定律来表达系列泵，十分不便，不能直观地看出其中的规律，因此在相似定律的基础上，泵学者便搞出了“比转速”这个判别数。

对于个特定的泵而言，比转速有很多个，比如大流量下的比转速和小流量下的比转速。但是通常我们所讲的泵比转速是泵在佳效率处的比转速。

在我，用下式计算比转速：

规定计算的单位是：

Q——流量m3/s（对双吸泵取1/2）；

H——扬程m（对多泵取单扬程）；

n——转速r/min；

在处理日常工作中，会遇到不同的比转速表达方式。不同的比转速表达方式不同，终的单位也有所区别。不同比转速公式之间的换算关系如下：

二、关于比转速说明

1、同台泵在不同工况下具有不同的ns值，作为相似准则的是指对应高效率点工况下的值。

2、比转速是根据相似理论推得的，可以作为相似判据，即是说几何相似的泵在相似工况下ns值相等。反之，般说来ns值相等的泵，是几何相似和运动相似的。但不能说ns相等的泵就定几何形状相似。这是因为构成泵几何形状的参数很多，譬如说同是ns=500的泵可以做成轴流式的，也可作成混流式的，同低比转泵叶轮可以用6枚叶片，也可用7枚叶片。上述这些几何不相似的泵，ns可能相等。但是对于同种形式泵而言，ns相等时，要想使泵的性能好，即几何形状符合客砚的流动规律，其几何形状相差不会很大，所以，般说来是几何相似的。

3、比转虽速然是有因次数，但不影响它作为相似判据的实质意义。对于几何相似的泵，在相似工况下，用统单位计算的ns值相等。

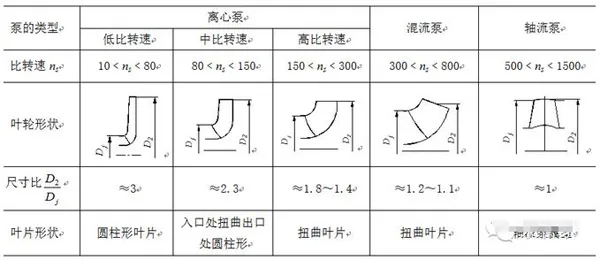

比转速与叶轮形状和性能曲线形状的关系

因为ns是泵几何相似的准则，所以可按ns对泵进行分类，又因为ns是运动相似的准则，所以又可按ns对泵特性曲线（运动参数的外部表现形式）的趋势进行分类。运动相似的前提条件是几何相似，所以泵特性曲线的形式和泵的几何形状有关。
