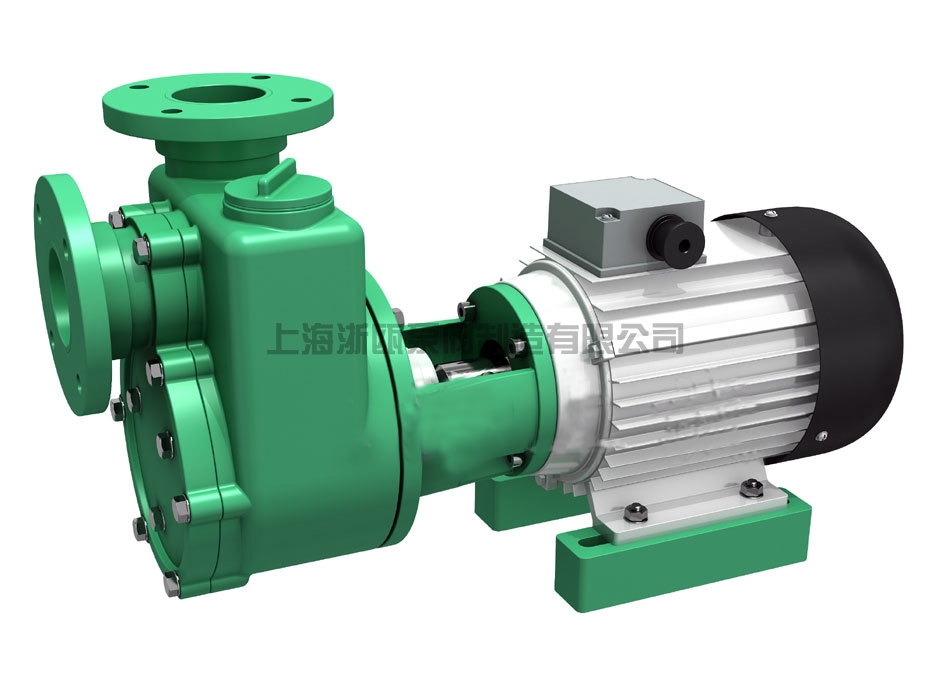

102型、103型、104型塑料离心泵 是一种小型塑料泵，产品结构较先进、体积小、重量轻、耗电省耐酸碱、密封好、维修方便。耐腐蚀防爆自吸泵具有耐酸碱性能优越，质量轻、节能环保。该塑料自吸泵是工业、化工、冶炼、医药、环保等输送液体的优质产品。
耐腐蚀防爆自吸泵特点：

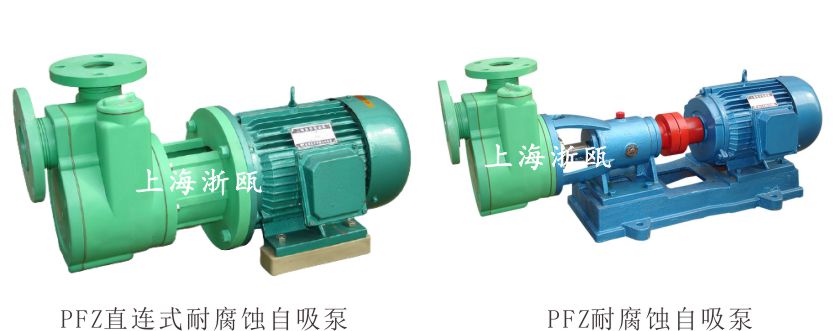

FPZ系列耐腐蚀自吸泵，采用聚偏二氟乙烯（PVDF）、增强聚丙烯(RPP)一次注塑成型。机械强度高，耐腐蚀性能强，自吸泵结构上有独具一格的科学性，泵腔内设有吸液室、储液室、回液止回阀、气液分离室、回流孔。只需在首次开机前灌注引液，以后不必重复灌注引液，在吸送介质时，液体可时断时续，断液15分钟内可继续吸送，机械密封不需另加冷却水冷却，操作简便、安全无泄漏，是取代液下泵的佳产品。
耐腐蚀自吸泵适用于-40℃～+120℃（PVDF）和-40℃～+80℃(RPP)的各种腐蚀性介质的输。
FPZ耐腐蚀自吸泵结构图：
耐酸碱自吸泵使用说明：
1、FPZ塑料耐腐蚀自吸泵在安装使用前(由于长途运输)必须仔细检查各部紧固件是否松动,若有松动应重新紧固,检机轴的同心度,如有偏离必须校正。
2、安装管道不可直接支撑在泵的进出口法兰上,必须另设支撑点,以防变形损坏。进口管路要改尽量少管,路路水力损失,90。弯头不得超过两个,吸入管不得漏气,否则会影响抽真空吐液时间或出现不吐液及流量、扬程不足。
3、首次使用开机前打开注液盖,将引液注满FPZ、PVZ耐腐蚀自吸泵体,并将注液盖拧紧,不得漏气,严禁脱液空转及反转。
4、有支架轴承箱的泵,使用前必须加注冷却机油至视镜面的一半,否则要烧坏轴承,并要定期更换机油。
5、输送液不能否有泥沙或较长软纤维,以防堵塞损坏叶轮及机械密封。
6、FPZ塑料耐腐蚀自吸泵的出口应装阀门,先关阀再停机,先开机再开阀。
102型、103型、104型塑料自吸离心泵性能参数：
|
型号规格 |
口径 |
流量 |
扬程 |
吸程 |
转速 |
电压 |
电机 |
|
|
进口 |
出口 |
m³/h |
M |
M |
r/min |
v |
功率kw |
|
|
FP20-15-100(105) |
20 |
15 |
3 |
7 |
4 |
2900 |
380 |
0.75 |
|
FP32-25-100(104) |
32 |
25 |
4 |
7 |
6.5 |
2900 |
220 |
0.55 |
|
FP32-25-105(103) |
32 |
25 |
6.3 |
8 |
6.5 |
2900 |
380 |
0.75 |
|
FP40-32-125(102) |
40 |
32 |
12.5 |
20 |
6.5 |
2900 |
380 |
1.5 |
|
FP50-40-130 |
50 |
40 |
13 |
22 |
6.5 |
2900 |
380 |
2.2 |
|
FP65-50-150(101) |
65 |
50 |
25 |
25 |
6 |
2900 |
380 |
4 |
|
50FP-22 |
50 |
40 |
13 |
22 |
6 |
2900 |
380 |
2.2 |
|
65FP-25 |
65 |
50 |
20 |
25 |
6 |
2900 |
380 |
4 |
|
80FP-28 |
80 |
65 |
50 |
28 |
4 |
2900 |
380 |
5.5 |
|
80FP-32 |
80 |
65 |
50 |
32 |
4 |
2900 |
380 |
7.5 |
|
25FPZ-10(D)(自吸) |
25 |
20 |
2.5 |
10 |
3 |
2900 |
220 |
0.55 |
|
32FPZ-11(D)(自吸) |
32 |
25 |
3.4 |
11 |
3 |
2900 |
380 |
0.75 |
|
32FPZ-18(D)(自吸) |
40 |
32 |
11 |
18 |
4 |
2900 |
380 |
1.5 |
|
32FPZ-20(D)(自吸) |
50 |
40 |
13 |
20 |
4 |
2900 |
380 |
2.2 |
|
65FPZ-28(自吸) |
65 |
50 |
20 |
28 |
4 |
2900 |
380 |
4 |
|
80FPZ-28（自吸） |
80 |
65 |
50 |
28 |
4 |
2900 |
380 |
5.5 |
|
80FPZ-32(自吸) |
80 |
65 |
50 |
32 |
4 |
2900 |
380 |
7.5 |
