点击图片放大

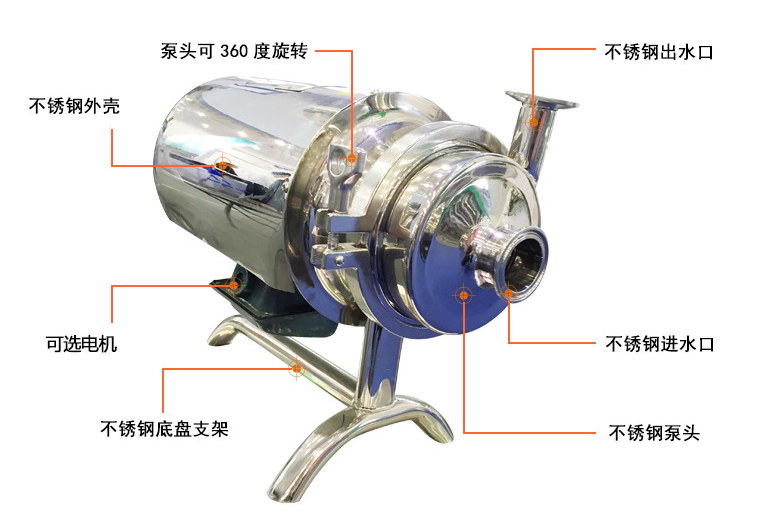

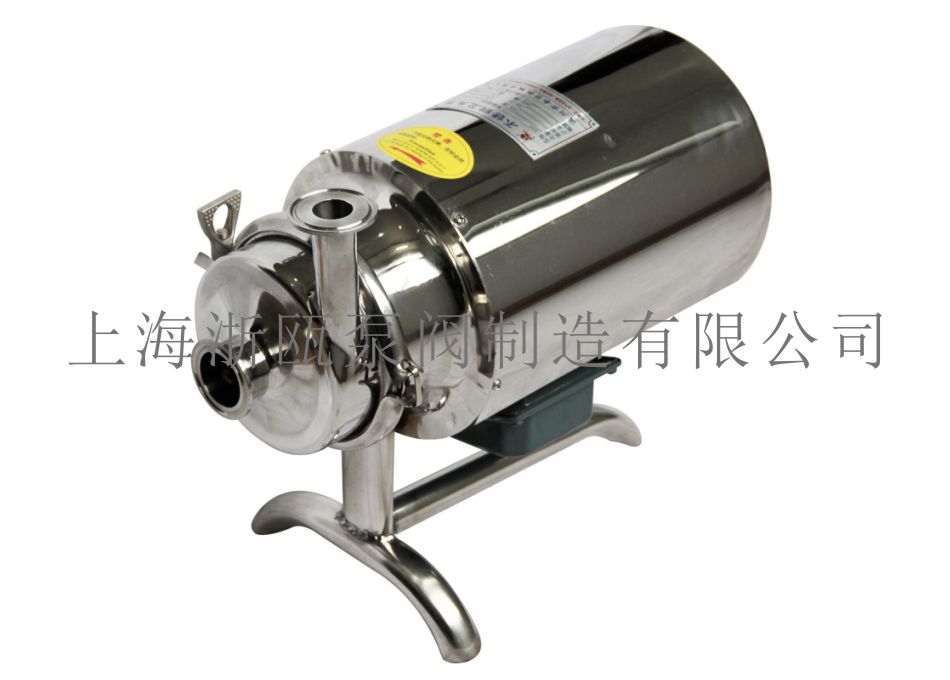

BAW卫生级离心泵由以下部分组成：标准的马达、叶轮、泵壳、卫生机械密封。它具有专业清洗系统（CIP)设计的内部无死角和可清洗的密封，外部由一个不锈钢的外罩可保护马达，还有四个可调节的不锈钢支脚。
卫生级离心泵的形式为单级、单吸、开式叶轮。泵壳、叶轮经精心设计，减小了阻力，彻底消灭了卫生死角。由于其特殊的结构，所以提高了了泵内液体的流速，从而提高了泵的整体性能，且易于清洗，具有良好的卫生性能。它可以满足产品对卫生、柔性处理的要求并具有耐化学腐蚀性能。
机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型，延长了适用寿命。
电机选用了“ABB”电机，防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。
轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。
本系列泵制作精细，不易结垢，特别适用于CIP清洗。
本系列泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，符合食品卫生要求又保证了产品的原有风味。
BAW型系列泵的使用条件、
流量：选用性能曲线表中中间段为宜。
工作温度：-20－100℃（灭菌温度133℃）。
工作条件：卫生离｀b泵属高低液位几水平输送，
BAW不锈钢卫生食品泵性能参数:
|
型 号 |
流量 |
扬程 |
电机 |
进出 |
备 注 |
中心高度 |
|
BAW-1-10 |
1 |
10 |
0.37 |
25/25 |
配ABB电机、国产电机 |
135-165 |
|
BAW-3-16 |
3 |
16 |
0.75 |
38/32 |
配ABB电机、国产电机 |
175-215 |
|
BAW-5-24 |
5 |
24 |
1.5 |
38/38 |
配ABB电机、国产电机 |
180-220 |
|
BAW-5-32 |
5 |
32 |
2.2 |
38/38 |
配ABB电机、国产电机 |
180-220 |
|
BAW-10-24 |
10 |
24 |
2.2 |
51/38 |
配ABB电机、国产电机 |
180-220 |
|
BAW-10-36 |
10 |
32 |
3 |
51/38 |
配ABB电机、国产电机 |
195-235 |
|
BAW-15-24 |
15 |
24 |
3 |
51/51 |
配ABB电机、国产电机 |
195-235 |
|
BAW-20-24 |
20 |
24 |
4 |
51/51 |
配ABB电机、国产电机 |
205-245 |
|
BAW-20-36 |
20 |
36 |
5.5 |
51/51 |
配ABB电机、国产电机 |
220-260 |
|
BAW-30-24 |
30 |
24 |
5.5 |
63/51 |
配ABB电机、国产电机 |
220-260 |
|
BAW-30-36 |
30 |
36 |
7.5 |
63/51 |
配ABB电机、国产电机 |
220-260 |
|
BAW-40-36 |
40 |
36 |
7.5 |
76/63 |
配ABB电机、国产电机 |
220-260 |
|
BAW-50-40 |
50 |
40 |
11 |
76/63 |
配ABB电机、国产电机 |
250-290 |
|
BAW-80-30 |
80 |
30 |
15 |
102/102 |
配ABB电机、国产电机 |
250-290 |
|
BAW80-40 |
80 |
40 |
18.5 |
102/102 |
配ABB电机、国产电机 |
250-290 |
产品应用
卫生级离心泵可广泛适用于各类液体物料的输送。
药品：输液，蒸馏水，高纯水，台颗粒(3-6毫米）的中药液体，浸出液;
化妆品：染料、酒精、香精油;
乳品：乳清、奶油、牛奶、糖液;
饮料：酒精、白酒、啤酒、麦芽汗、发酵液、果汁饮料、带颗粒饮料;
其它：糖果业、焙烤业、化工领域等。
它不但可以输送普通的低、中粘度溶液、也可以输送台悬浮物或有腐蚀性的溶液。
