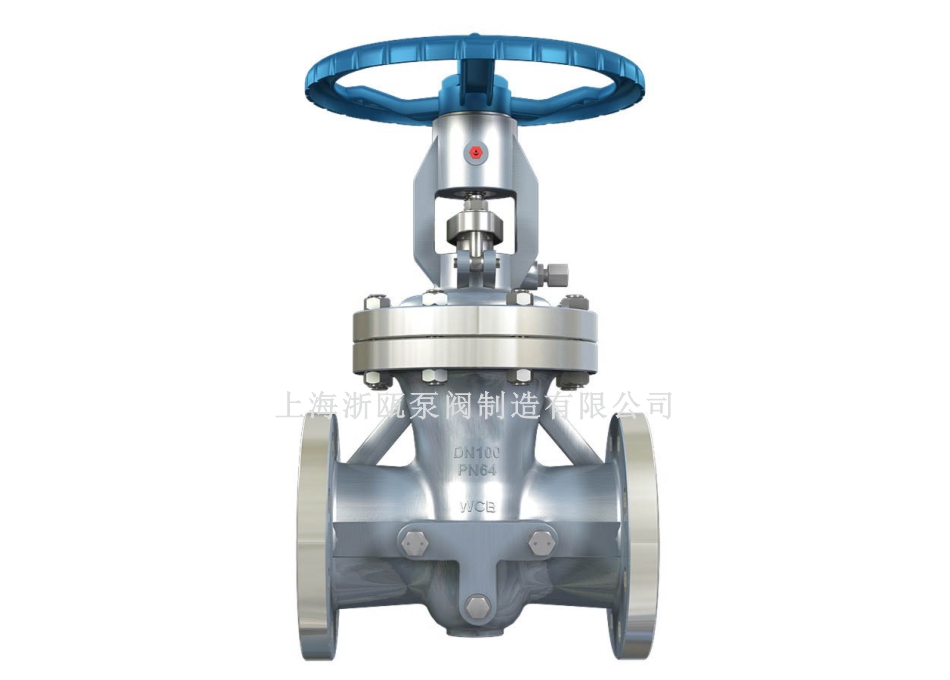

CYZ40H油密封差压闸阀 法兰和对焊连接钢制闸阀 GB12234，法兰连接金属阀门的结构长度 GB12221，整体铸钢管法兰 JB/T79.1~97.4，天然气地面设施抗硫化物应力开裂金属材料要求 SY/T0599，钢制阀门一般要求 GB/T12224，通用阀门 供货要求 GB/T12252，阀门的检验与试验 JB/T9092，通用阀门 标志 GB/T12220.

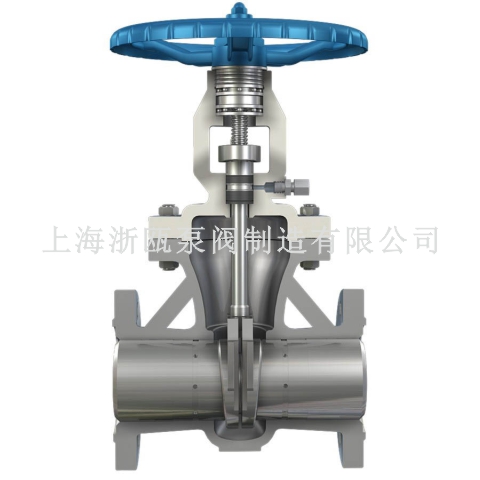

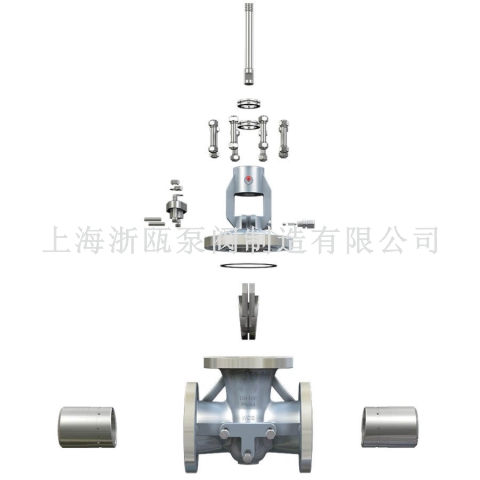

CYZ40H差压油密封楔式闸阀是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。
CYZ40H差压楔式油密封闸阀产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠，操作轻便灵活。
4、具有手动、电动、气动、齿轮传动等多种驱动方式。
CYZ40H差压楔式油密封闸阀适用范围
CYZ40H差压楔式油密封闸阀适用于油品、天然气等介质，被广泛应用于石油化工，火力发电厂等油品、天然气管路上作接通或截断管路中介质的启闭装置。
CYZ40H差压楔式油密封闸阀装运输：阀门两侧应设轻质堵板固封。中、小口径阀门应以草绳捆扎，并以集装箱方式运输为宜。大口径阀门亦有简易木条框架固体包装，以免运输过程中碰损。
|
公称压力
|
产 品 型 号
|
|
1.6~16.0MPa 150~900Lb
|
CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y
|
|
零件名称
|
阀体、阀盖
|
闸板
|
阀座
|
阀杆
|
阀杆螺母
|
密封面
|
|
|
材料
|
基本型
|
WCB
|
WCB+13Cr/STL
|
合金钢+13Cr
|
合金钢
|
铝青铜
|
聚四氟乙稀PTFE
|
|
抗硫型
|
WCB抗硫处理
|
WCB+STL
|
合金钢+STL
|
318钢
|
增强聚四氟乙稀PTFE
|
||
CYZ40H油密封差压闸阀性能参数：
|
压力等级
|
常温下压力试验（MPa）
|
适用温度（℃）
|
适用介质
|
||||
|
壳体试验
|
密封试验
|
上密封试验
|
抗硫型
|
基本型
|
|||
|
公称压力
PN（MPa）
|
1.6
|
2.4
|
1.76
|
1.76
|
-29-121或按用户服务要求
|
含H2S和CO2＞500Mg/m3的介质
|
石油、天然气、水等
|
|
2.5
|
3.75
|
2.75
|
2.75
|
||||
|
4.0
|
6.0
|
4.4
|
4.4
|
||||
|
6.4
|
9.6
|
7.04
|
7.04
|
||||
|
10.0
|
15.0
|
11.0
|
11.0
|
||||
|
16.0
|
24.0
|
17.6
|
17.6
|
||||
|
磅级Lb
|
150
|
2.93
|
2.07
|
2.07
|
|||
|
300
|
7.58
|
5.52
|
5.52
|
||||
|
400
|
10.0
|
7.31
|
7.31
|
||||
|
600
|
15.0
|
11.03
|
11.03
|
||||
|
900
|
22.4
|
16.54
|
16.54
|
||||
|
公称压力
PN（MPa）
|
尺寸
|
|||||||||||
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
|
1.6
|
L
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
|
H
|
425
|
445
|
540
|
620
|
740
|
820
|
1050
|
1245
|
1475
|
1755
|
1930
|
|
|
Kg
|
28
|
34
|
45
|
64
|
75
|
106
|
151
|
211
|
302
|
377
|
578
|
|
|
2.5
|
L
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
|
H
|
425
|
445
|
540
|
620
|
740
|
810
|
1080
|
1282
|
1500
|
1820
|
2015
|
|
|
D0
|
240
|
240
|
280
|
320
|
360
|
400
|
450
|
500
|
500
|
560
|
560
|
|
|
Kg
|
34
|
38
|
51
|
74
|
98
|
117
|
196
|
226
|
354
|
490
|
558
|
|
|
4.0
|
L
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
|
|
|
H
|
435
|
445
|
550
|
670
|
775
|
895
|
1100
|
1332
|
1530
|
|
|
|
|
D0
|
280
|
280
|
320
|
360
|
400
|
400
|
450
|
500
|
560
|
|
|
|
|
Kg
|
38
|
45
|
66
|
89
|
117
|
147
|
242
|
340
|
453
|
|
|
|
|
6.4
|
L
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
|
|
|
H
|
438
|
475
|
555
|
670
|
772
|
895
|
1137
|
1332
|
1530
|
|
|
|
|
D0
|
280
|
280
|
320
|
360
|
400
|
450
|
560
|
560
|
600
|
|
|
|
|
Kg
|
45
|
53
|
77
|
112
|
158
|
223
|
317
|
377
|
410
|
|
|
|
|
10.0
|
L
|
250
|
280
|
310
|
350
|
|
450
|
550
|
650
|
750
|
|
|
|
H
|
510
|
540
|
600
|
690
|
|
985
|
1085
|
1215
|
1365
|
|
|
|
|
D0
|
280
|
280
|
320
|
360
|
|
450
|
560
|
600
|
650
|
|
|
|
|
Kg
|
54
|
64
|
93
|
135
|
|
268
|
381
|
452
|
493
|
|
|
|
|
16.0
|
L
|
300
|
340
|
390
|
450
|
|
600
|
750
|
850
|
950
|
|
|
|
H
|
467
|
660
|
680
|
785
|
|
985
|
1190
|
1395
|
1595
|
|
|
|
|
D0
|
320
|
360
|
360
|
450
|
|
500
|
560
|
600
|
650
|
|
|
|
|
Kg
|
72
|
85
|
121
|
176
|
|
350
|
490
|
580
|
635
|
|
||
