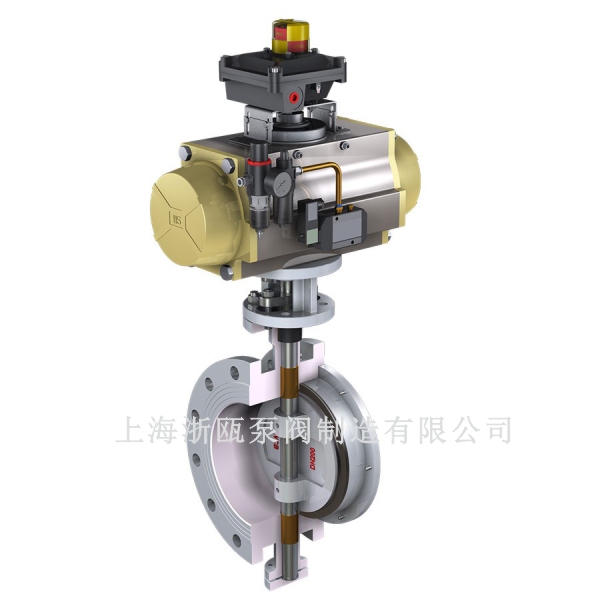

点击图片放大D643H气动法兰式三偏心硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。气动硬密封法兰蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。

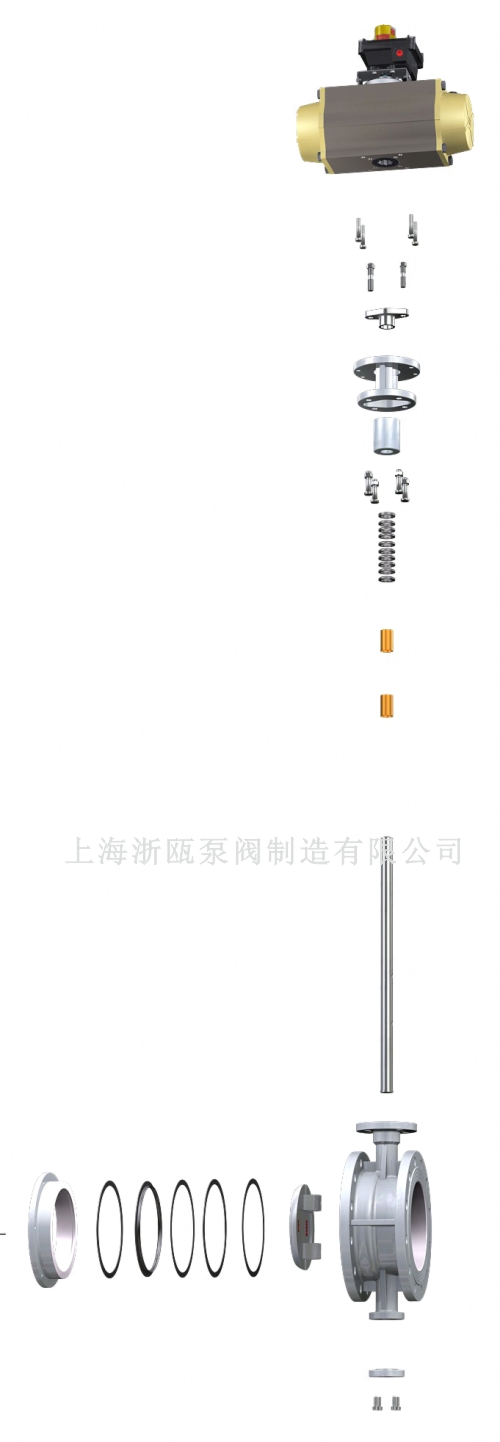

D643H气动法兰式三偏心硬密封蝶阀三维偏心几何形状：
偏心1：阀轴位于阀座后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2：阀轴中心线偏离管道和阀门中心线，避免受阀开启和关闭的干扰。
偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除磨擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
使用寿命更长的无磨擦密封
1、作为标准配置，阀座采Cr13合金或钨络钴合金硬面。
2、密封垫采用螺旋盘绕不锈钢/石墨，用于实现零泄漏。
气动执行器
采用新型GTD系列或者ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
|
GTD/ATD气动执行器技术参数 |
D643H气动硬密封法兰蝶阀阀体参数 |
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN50～400mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
碳素钢、合金钢、不锈钢 |
|
|
工作温度 |
常温型：-20℃～80℃（丁jing橡胶O型圈） |
阀板材质 |
碳素钢、合金钢、不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
不锈钢 |
|
|
动作范围 |
0～90°±5° |
结构形式 |
三维偏心 |
|
接口螺纹 |
GTD40～GTD83 G1/8″ |
温度 |
≤425℃ |
|
GTD110～GTD350/ATD50～200 G1/4″ |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
零泄漏、使用寿命长、便于安装、耐高温高压 |
D643H气动法兰式三偏心硬密封蝶阀性能参数：
|
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
仅供参考 |
|
50 |
140 |
353 |
112 |
60 |
108 |
GTD-63 |
|
65 |
186 |
362 |
115 |
65 |
112 |
GTD-75 |
|
80 |
186 |
368 |
120 |
65 |
114 |
GTD-83 |
|
100 |
254 |
392 |
138 |
90 |
127 |
GTD-110 |
|
125 |
296 |
407 |
165 |
103 |
140 |
GTD-127 |
|
150 |
296 |
446 |
175 |
103 |
140 |
GTD-127 |
|
200 |
384 |
489 |
208 |
118 |
152 |
GTD-160 |
|
250 |
501 |
514 |
243 |
128 |
250 |
GTD-190 |
|
300 |
533 |
568 |
283 |
135 |
270 |
GTD-210 |
|
350 |
589 |
629 |
310 |
159 |
290 |
GTD-255 |
|
400 |
638 |
662 |
340 |
196 |
310 |
GTD-300 |
