点击图片放大【D673H气动对夹硬密封蝶阀】符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度650度的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。
【阀门用途及特点】：
【D673H气动对夹硬密封蝶阀】适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体装置。
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
|
零件名称 |
零件材料 |
|
碳钢、不锈钢、铬钢、合金钢 |
|
|
蝶板 |
碳钢、不锈钢、铬钢、合金钢 |
|
密封圈 |
316不锈钢+柔性石墨、聚四氟乙烯 |
|
阀杆 |
45#、2Cr13、不锈钢、铬钼钢 |
|
填料 |
柔性石墨、聚四氟乙烯 |
|
备注 ：铸钢：WCB，合金钢：WC6、WC9,铬钼钢，不锈钢：CF8、CF8M、CF3、CF3M |
|
D673H气动对夹硬密封蝶阀性能参数：
|
公称通径DN（mm) |
50～2000 |
|||
|
公称压力PN（Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
|

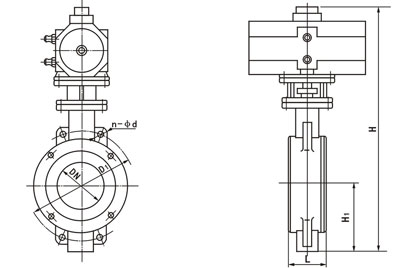

公称通径(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
|||||
|
1.0MPa |
1.6MPa |
||||||
|
L |
H |
H1 |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
|
|
50 |
43 |
625 |
112 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
625 |
115 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
645 |
120 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
675 |
138 |
180 |
Ф18 |
180 |
Ф18 |
|
125 |
64 |
715 |
164 |
210 |
Ф18 |
210 |
Ф18 |
|
150 |
70 |
800 |
175 |
240 |
Ф23 |
240 |
Ф23 |
|
200 |
71 |
850 |
208 |
295 |
M20 |
295 |
M20 |
|
250 |
76 |
925 |
243 |
350 |
M20 |
355 |
M24 |
|
300 |
83 |
1035 |
283 |
400 |
M20 |
410 |
M24 |
|
350 |
92 |
1070 |
310 |
460 |
M20 |
470 |
M24 |
|
400 |
102 |
1190 |
340 |
515 |
M24 |
525 |
M27 |
|
450 |
114 |
1250 |
380 |
565 |
M24 |
585 |
M27 |
|
500 |
127 |
1290 |
410 |
620 |
M24 |
650 |
M30 |
|
600 |
154 |
1455 |
470 |
725 |
M27 |
770 |
M33 |
|
700 |
165 |
1585 |
550 |
840 |
M27 |
840 |
M33 |
|
800 |
190 |
1700 |
640 |
950 |
M30 |
950 |
M36 |
|
900 |
203 |
1965 |
710 |
1050 |
M30 |
1050 |
M36 |
|
1000 |
216 |
2015 |
770 |
1160 |
M33 |
1170 |
M39 |
|
1200 |
254 |
2250 |
890 |
1380 |
M36 |
1390 |
M45 |
适用于介质温度650度的冶金、电力、石油化工、空气、煤气以及给排水等介质管道上作调节流体和截断流体
