D71X手柄对夹式软密封蝶阀

首页 > 产品中心 > 蝶阀

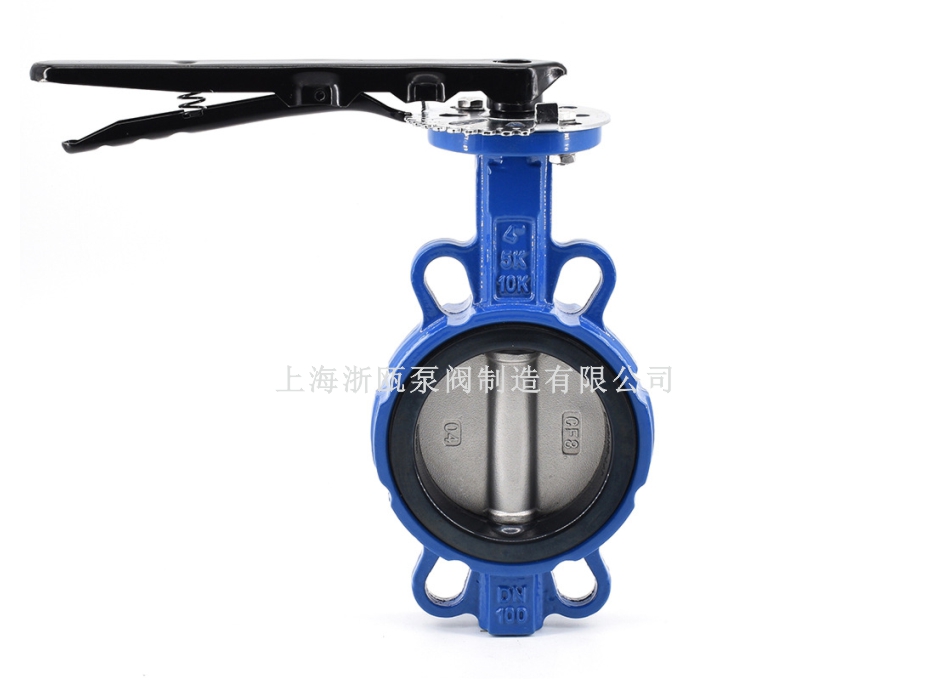

D71X手柄对夹式软密封蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。【D71X/F软密封对夹式蝶阀】蝶板采用框架结构,强度高,过流面积大,流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。本阀结构独特,操作灵活,省力,方便。

D71X手柄对夹式软密封蝶阀用途及特点:

采用对夹中心板式结构,主要由阀体,阀板,阀轴,阀座及传动装置组成,广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀门具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。


D71X手柄对夹式软密封蝶阀零部件材料:

零件名称

材料

阀体

灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料

蝶板

球墨铸铁、铸钢、不锈钢及合金钢

阀轴

2Cr13、不锈钢

密封圈

丁腈耐油橡胶、聚四氟乙烯

填料

O型圈、柔性石墨

D71X手柄对夹式软密封蝶阀性能参数:

公称通经DN(mm) 50~2000 50~2000
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~80℃,氟橡胶:-20℃~,150℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

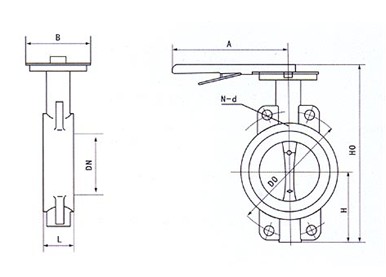

D71X对夹式软密封蝶阀尺寸参数:

通径DN(mm)

L

H

HO

A

B

0.6MPa

1.0MPa

1.6MPa

DO

n-d

DO

n-d

DO

n-d

50

43

63

235

270

110

110

44

125

48

125

48

65

46

70

250

270

110

130

44

145

48

145

48

80

46

83

275

270

110

150

48

160

88

160

88

100

52

105

316

270

110

170

48

180

88

180

88

125

56

115

340

310

110

200

88

210

88

210

88

150

56

137

376

310

110

225

88

240

8-22

240

8-22

200

60

164

430

353

150

280

88

295

8-22

295

8-22

250

68

206

499

353

150

335

128

350

12-22

355

12-26

300

78

230

570

380

150

395

12-22

400

12-22

410

12-26



D71X手柄对夹式软密封蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
