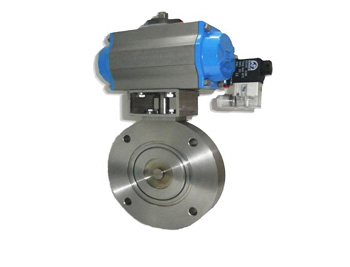

点击图片放大GIQ气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动高真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
【GIQ气动高真空蝶阀】适用的工作介质为净化空气和非腐蚀性气体。
1、标准模块化设计，易于更换及维修。
2、便于清洁的设计。
【产品技术参数】：
适用范围(Pa) 105Pa～1.3x10-5Pa
阀门漏率(Pa.L/S) ≤1.3x10-5Pa
开闭时间(S) DN≤63 20；80≤DN≤200 30； DN≥250 48
介质温度（℃） -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
阀体；304 阀瓣；304 阀杆；304
法兰标准 JB6070
【执行机构主要参数】：
信号反馈 标准出厂：带无源触点型
特殊指定：4～20mA DC调节型
安装位置：阀板密封面上端口接泵入气口
电源：交流220V 50Hz，6W或直流24V，3W（特殊规格可定做）
压缩空气（只适用于气动）：0.4～0.7MPa
阀门开启或关闭时间：≤1s
阀门位置指示：带有启闭位置指示开关（磁性开关）
气缸可选 标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭
【阀门零部件材料】：
主要零件材料：
阀体、阀盖、阀杆：碳钢或不锈钢。
密封件：丁腈橡胶、氟橡胶。

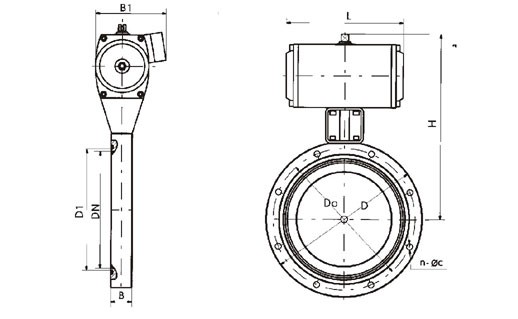

GIQ气动高真空蝶阀性能参数：
|
Model |
DN(mm) |
D(mm) |
Do(mm) |
D1(mm) |
B(mm) |
H(mm) |
B1(mm) |
L(mm) |
n-φc |
|
GID-40 |
40 |
85 |
70 |
44 |
22 |
162 |
90 |
104 |
4-φ7 |
|
GID-50 |
50 |
110 |
90 |
55 |
22 |
175 |
90 |
104 |
4-φ7 |
|
GID-65 |
65 |
125 |
105 |
70 |
26 |
198 |
102 |
140 |
4-φ9 |
|
GID-80 |
80 |
145 |
125 |
85 |
30 |
208 |
102 |
140 |
4-φ9 |
|
GID-100 |
100 |
170 |
145 |
105 |
30 |
220 |
102 |
140 |
4-φ12 |
|
GID-150 |
150 |
220 |
195 |
156 |
35 |
272 |
115 |
164 |
8-φ12 |
|
GID-200 |
200 |
275 |
250 |
208 |
40 |
330 |
205 |
190 |
8-φ12 |
|
GID-250 |
250 |
330 |
300 |
258 |
45 |
335 |
205 |
190 |
8-φ14 |
|
GID-300 |
300 |
380 |
350 |
308 |
55 |
426 |
152 |
247 |
8-φ14 |
|
GID-400 |
400 |
500 |
465 |
410 |
60 |
520 |
180 |
308 |
8-φ18 |
|
GID-500 |
500 |
600 |
565 |
510 |
80 |
643 |
220 |
378 |
12-φ18 |
|
GID-600 |
600 |
710 |
670 |
610 |
100 |
760 |
270 |
524 |
12-φ21 |
|
GID-800 |
800 |
920 |
815 |
815 |
130 |
962 |
320 |
648 |
20-φ21 |
|
GID-1200 |
1200 |
1440 |
1280 |
1280 |
150 |
1360 |
385 |
1480 |
36-φ19 |
