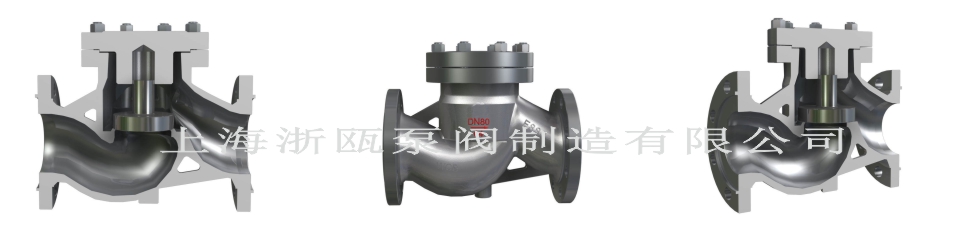

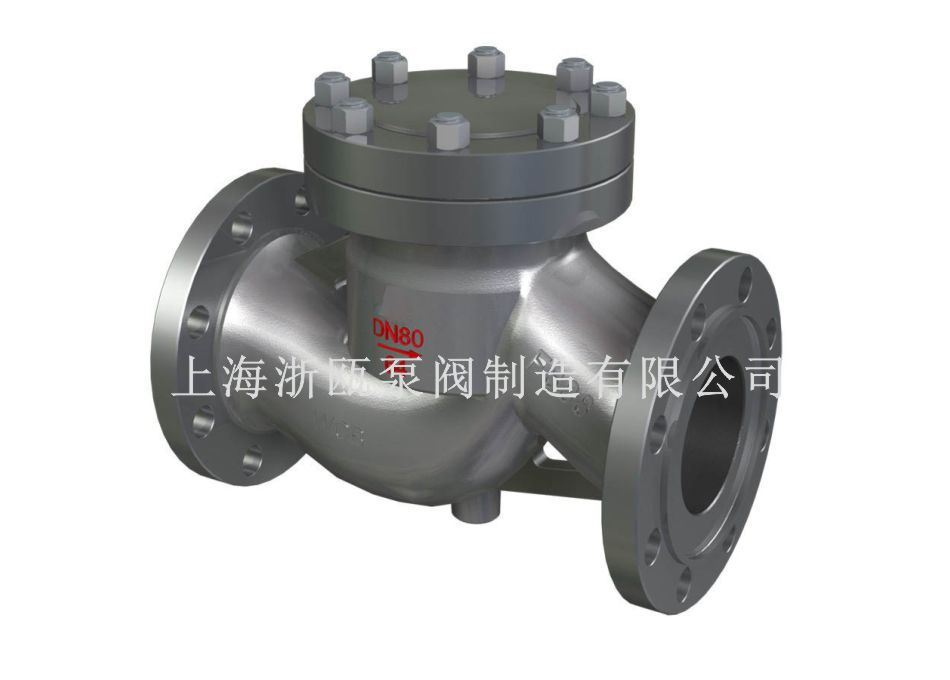

点击图片放大H41H/W升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
结构与特点
1、选材考究，符合国内、外相关标准，材料的质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用
应用规范
|
设计与制造
|
GB/T12235
|
|
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB/T79
|
|
|
检验与试验
|
JB/T9092
|
|
|
材料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
|
合金钢
|
Q/ZB66
|
|
|
标志
|
GB/T12220
|
|
|
供货
|
JB/T7928
|
|

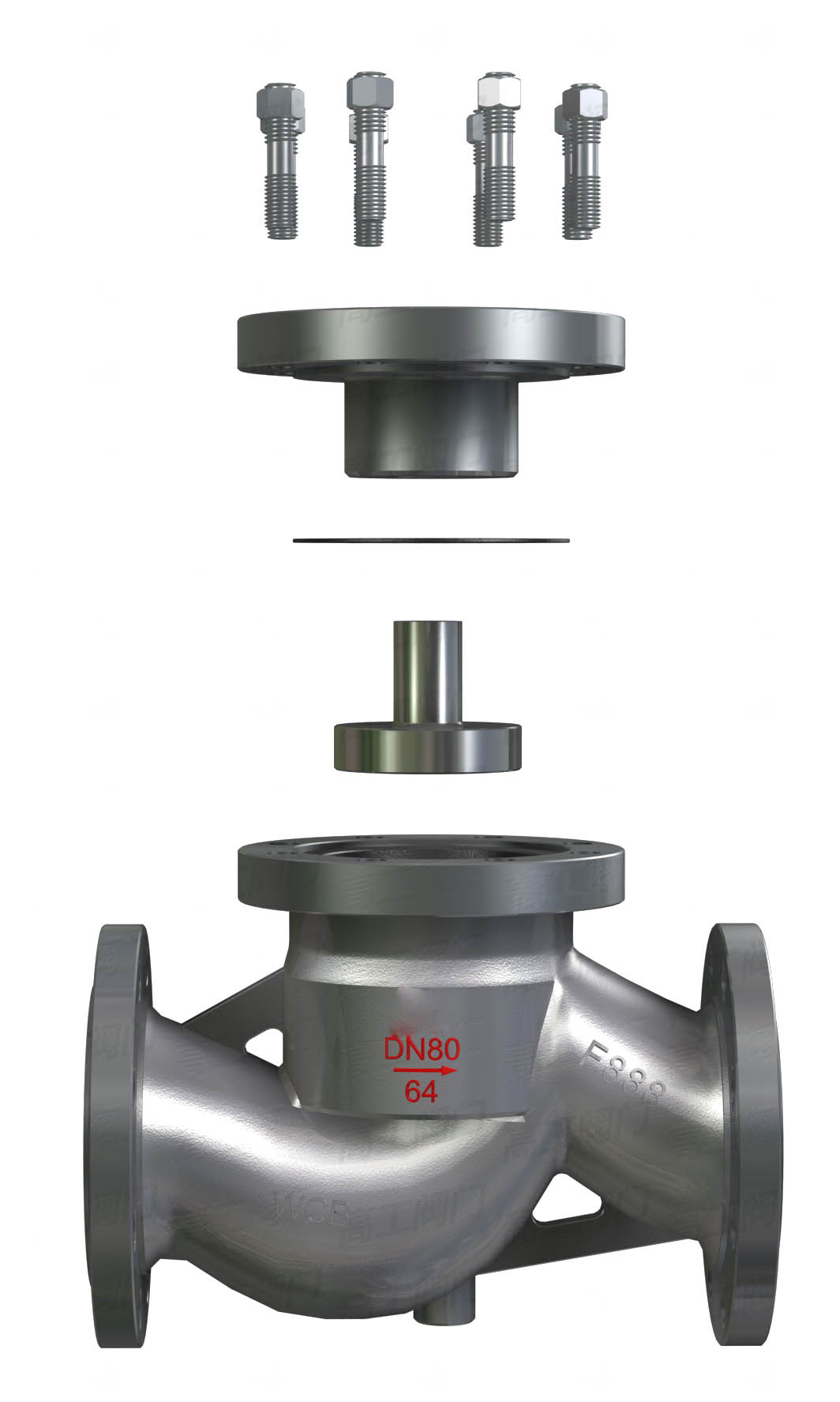

主要零件材料：
|
阀体
|
阀盖
|
阀瓣
|
阀座
|
适用介质
|
适用温度
(≤℃) |
|
WCB
|
WCB+D507Mo
|
WCB+D577
|
水、油品、蒸汽
|
425
|
|
|
ZG1Cr18Ni9Ti
|
0Cr18Ni9+
Stellite12 |
0Cr18Ni9+
Stellite6 |
销酸类
|
200
|
|
|
ZG1Cr18Ni2Mo2Ti
|
CF8M+Stellite12
|
ZG1Cr18Ni2Mo2Ti
|
磷酸、醋酸类、混酸
|
200
|
|
|
ZG00Cr17Ni14Mo2
|
CF3M+Stellite12
|
CF3M+Stellite6
|
尿素、甲铵液、磷酸
|
200
|
|
|
ZG1Cr5Mo
|
ZG1Cr5Mo+
Stellite12 |
ZG1Cr5Mo+
Stellite6 |
水、油品、蒸汽
|
550
|
|

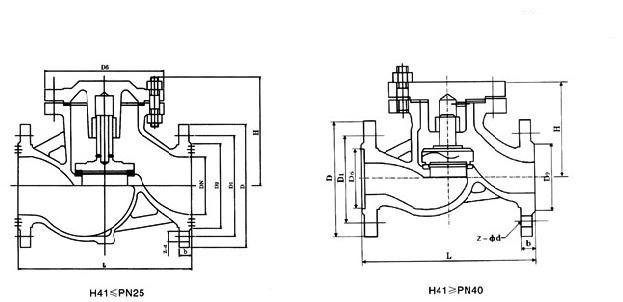

H41H升降式止回阀尺寸：
|
型号
|
公称压力PN
(MPa)
|
公称通径DN(mm)
|
尺 寸(mm)
|
重量
(Kg)
|
||||||
|
L
|
D
|
D1
|
D2
|
b
|
H
|
Z-d
|
||||
|
H41H-16C
H41W-16P
H41W-16R
|
1.6
|
25
|
160
|
115
|
85
|
65
|
16
|
71
|
4-14
|
3.3
|
|
32
|
180
|
135
|
100
|
78
|
18
|
84
|
4-18
|
5.O
|
||
|
40
|
200
|
145
|
110
|
85
|
18
|
96
|
4-18
|
6.3
|
||
|
50
|
230
|
160
|
125
|
100
|
20
|
115
|
4-18
|
8.9
|
||
|
65
|
290
|
180
|
145
|
120
|
20
|
145
|
4-18
|
13.2
|
||
|
80
|
340
|
195
|
160
|
135
|
22
|
156
|
8-18
|
24
|
||
|
100
|
350
|
21 5
|
180
|
155
|
24
|
170
|
8-18
|
48
|
||
|
125
|
400
|
245
|
210
|
185
|
26
|
201
|
8-18
|
60
|
||
|
150
|
480
|
280
|
240
|
210
|
26
|
238
|
8-23
|
95
|
||
|
型号
|
公称压力PN(MPa)
|
公称通径DN(mm)
|
尺 寸(mm)
|
重量
|
|||||||
|
L
|
D
|
D1
|
D2
|
D3
|
b
|
H
|
Z-d
|
(Kg)
|
|||
|
H41H-25C
H41W-25P
H41W-25R
|
2 5
|
20
|
150
|
105
|
75
|
55
|
105
|
16
|
105
|
4-14
|
5.5
|
|
25
|
160
|
115
|
85
|
65
|
115
|
16
|
115
|
4-14
|
6
|
||
|
32
|
180
|
135
|
100
|
78
|
130
|
18
|
130
|
4-18
|
9.1
|
||
|
40
|
200
|
145
|
110
|
85
|
145
|
18
|
135
|
4-18
|
11
|
||
|
50
|
230
|
160
|
125
|
100
|
155
|
20
|
150
|
4-18
|
15.2
|
||
|
65
|
290
|
180
|
145
|
120
|
180
|
22
|
160
|
8-18
|
22
|
||
|
80
|
310
|
195
|
160
|
135
|
1 95
|
22
|
170
|
8-18
|
30
|
||
|
100
|
350
|
230
|
190
|
160
|
230
|
24
|
195
|
8-23
|
44
|
||
|
125
|
400
|
270
|
220
|
188
|
270
|
28
|
255
|
8-25
|
65
|
||
|
150
|
480
|
300
|
250
|
218
|
300
|
30
|
255
|
8-25
|
99
|
||
升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
