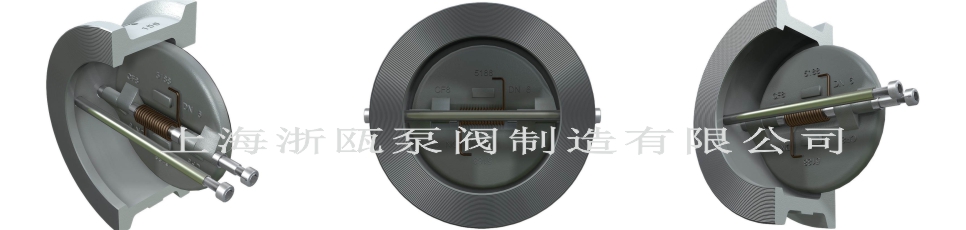

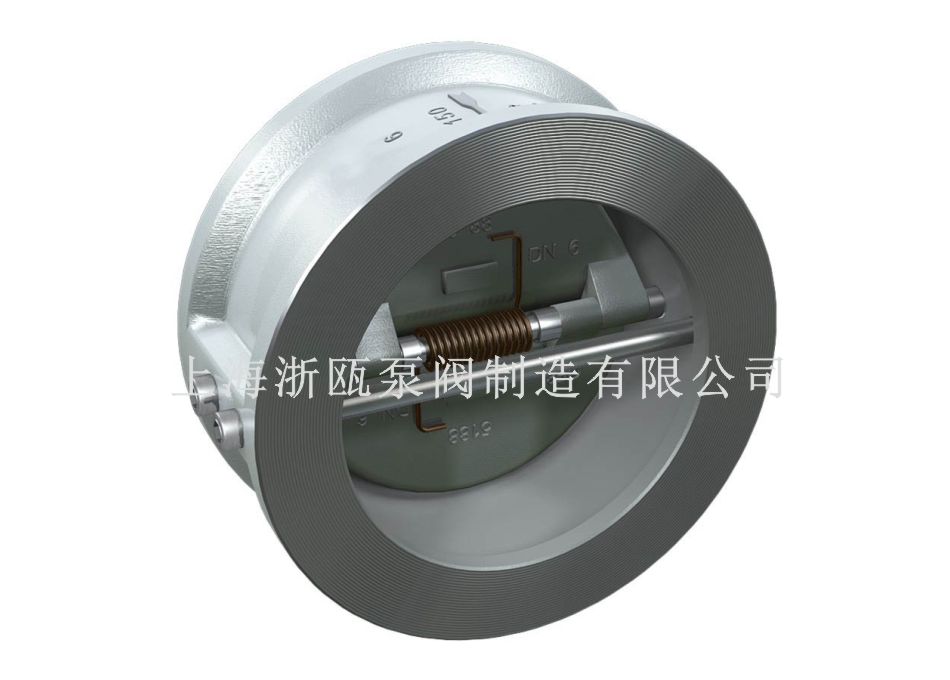

点击图片放大H76H对夹式双瓣止回阀产品概述:
止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
主要技术参数：
|
公称通径
|
DN(mm)
|
50~1200
|
|||
|
公称压力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力Ps(MPa)
|
强度试验
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
1.1
|
1.76
|
2.75
|
4.4
|
|
|
适用介质
|
水、蒸汽、油品、污水、酸碱类
|
||||
|
适用温度
|
橡胶密封面（X）-20℃~120℃
合金钢密封面（H）主体碳钢-29℃~425℃ 不锈钢主体用于酸类介质-29℃~200℃ |
||||
主要零件材料
|
名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬镍钼钛钢
|
|
阀板
|
铸铁、铸钢、不锈钢、铬镍钼钛钢
|
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
密封圈
|
橡胶、不锈钢、合金钢
|
|
弹簧
|
60Si2Mn、3Cr13、17-7PH、INCONEL
|
H76H/W对夹式止回阀尺寸：
|
通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
L
|
43
|
46
|
64
|
64
|
70
|
76
|
89
|
114
|
114
|
127
|
140
|
152
|
152
|
178
|
229
|
241
|
241
|
300
|
360
|
|
D
|
100
|
120
|
135
|
155
|
185
|
185
|
265
|
320
|
368
|
428
|
482
|
532
|
585
|
685
|
800
|
905
|
1005
|
1115
|
1325
|
H76H/W-16/25/40连接尺寸
|
通径DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
|
L
|
PN1.01.62.5
|
60
|
67
|
73
|
73
|
83
|
98
|
127
|
146
|
181
|
184
|
198
|
203
|
219
|
222
|
|
PN4.0
|
60
|
67
|
73
|
73
|
83
|
98
|
127
|
146
|
181
|
222
|
231
|
/
|
/
|
/
|
|
|
D
|
PN1.0
|
107
|
127
|
142
|
162
|
192
|
218
|
273
|
328
|
378
|
438
|
489
|
539
|
594
|
695
|
|
PN1.6
|
107
|
127
|
142
|
162
|
192
|
218
|
273
|
328
|
378
|
444
|
495
|
555
|
617
|
734
|
|
|
PN2.5
|
107
|
127
|
142
|
168
|
194
|
224
|
284
|
340
|
400
|
458
|
514
|
/
|
/
|
/
|
|
|
PN4.0
|
107
|
127
|
142
|
168
|
194
|
224
|
290
|
352
|
417
|
474
|
546
|
/
|
/
|
/
|
|
蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
