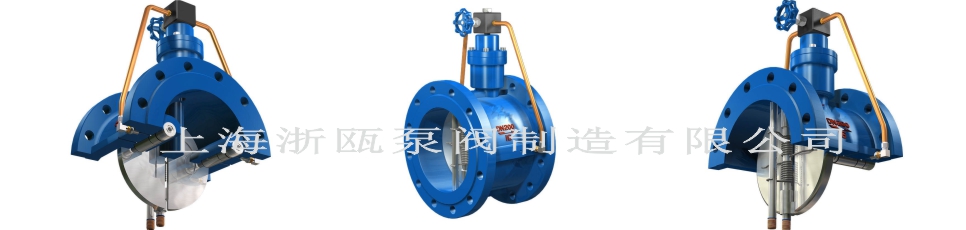

HH49X/H微阻缓闭止回阀的简单介绍

微阻缓闭消声蝶式止回阀，HH49X/H型号蝶式消声缓闭止回阀主要用于净水、源木、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管道、水泵的安全运行。

微阻缓闭消声蝶式止回阀产品参数说明:

HH46X、HDH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果特点。

微阻缓闭消声蝶式止回阀工作原理：

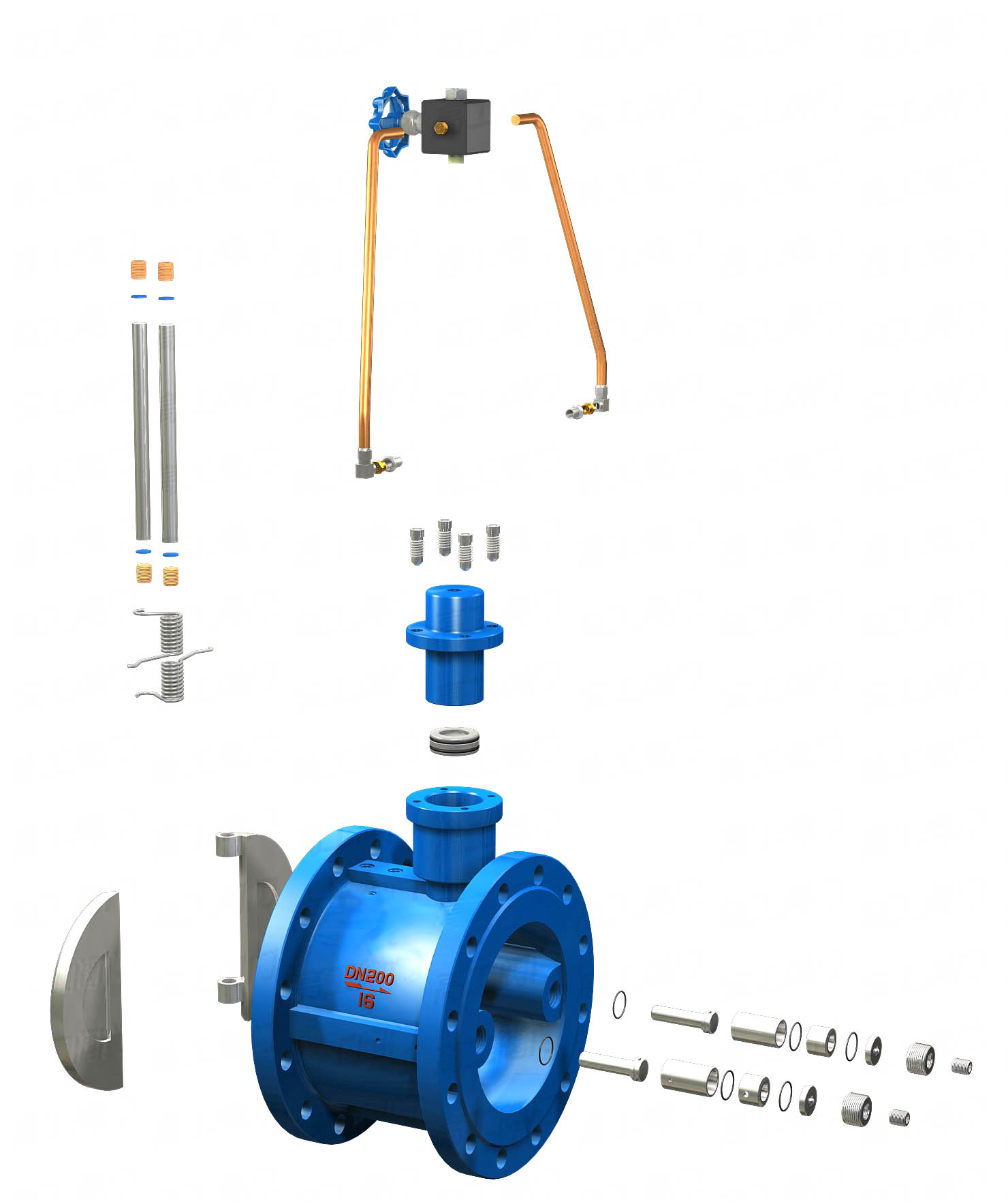

微阻缓闭消声蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀板平稳推开。在此同时，进口的压力介质周日入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出，当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用，阀瓣被活塞杆项住，活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。

微阻缓闭消声蝶式止回阀主要零件材料:

主要技术参数：

微阻缓闭消声蝶式止回阀安装注意事项：

1. 微阻缓闭消声蝶式止回阀可以水平安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的采用水平方向安装

2. 安装前应对管道进行清洗，对闪光灯全面检查，确保无损之后再装入管路，装入时注意箭头所指方向与介质运行方向一致

3. 在该阀的进口处应安装过滤器，出口处要安装一台蝶阀或闸阀，以便于该阀门及其它设备维修

4. 在坚固法兰连接螺栓时，应注意对称均匀坚固

HH48/49X微阻缓闭蝶式止回阀 尺寸：

主要用于净水、源木、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管道、水泵的安全运行。
