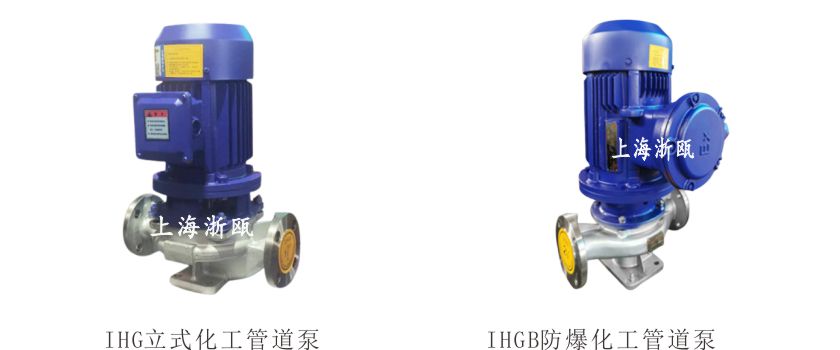

IHG型立式不锈钢化工泵点击图片放大

产品概述
IHG型立式不锈钢化工泵是参照国际ISO2858和国家标准JB/T6878.2-93所规定的性能参数，设计的第二代高效节能产品，是对IH，,FB型化工泵的补充，系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格。根据使用场合介质和温度不同，过流部分采用不锈钢材质使该系列产品使用得到普及，完全可以替代进口不锈钢离心泵及常规离心泵在所有场合使用。

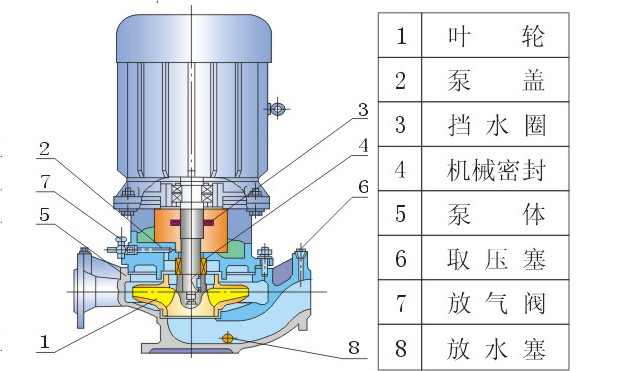

产品结构特点：



IHG型立式不锈钢化工泵为立式结构，进出口口径相同，位于同一中心线上，占地面积小，安装检修方便，建筑投入低，如加上防护罩则可置于户外使用。叶轮直接安装在电机的加长轴上，轴向尺寸短、泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，振动噪音很低。，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。可根据管路布置的要求采用泵的竖式和横式安装。 系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格，不锈钢材质有304，316，316L等

IHG不锈钢管道化工泵安装方式：



IHG型立式不锈钢化工泵性能参数：

型号

流量 扬程
m 		效率
% 		转速
r/min 		电机
功率
kw 		汽蚀
余量
m 		重量
kg
m3/h l/s
IHG15-80 1.1
1.5
2.0 		0.3
0.42
0.55 		8.5
8
7 		26
34
34 		2900 0.18 2.3 17
IHG20-110 1.8
2.5
3.3 		0.50
0.69
0.91 		16
15
13.5 		25
34
35 		2900 0.37 2.3 25
IHG20-160 1.8
2.5
3.3 		0.50
0.69
0.91 		33
32
30 		19
25
23 		2900 0.75 2.3 29
IHG25-110 2.8
4.0
5.2 		0.78
1.11
1.44 		16
15
13.5 		34
42
41 		2900 0.55 2.3 26
IHG25-125 2.8
4.0
5.2 		0.78
1.11
1.44 		20.6
20
18 		28
36
35 		2900 0.75 2.3 28
IHG25-125A 2.5
3.6
4.6 		0.69
1.0
1.28 		17
16
14.4 		35
35
35 		2900 0.55 2.3 27
IHG25-160 2.8
4.0
5.2 		0.78
1.11
1.44 		33
32
30 		24
32
33 		2900 1.5 2.3 39
IHG25-160A 2.6
3.7
4.9 		0.12
1.03
1.36 		29
28
26 		31
31
31 		2900 1.1 2.3 34
IHG32-100I 4.4
6.3
8.3 		1.22
1.75
2.32 		13.2
12.5
11.3 		48
54
53 		2900 0.75 2.0 32
IHG32-125 3.5
5.0
6.5 		0.97
1.39
1.8 		22
20
18 		40
44
42 		2900 0.75 2.3 28
IHG32-125A 3.1
4.5
5.8 		0.86
1.25
1.61 		17.6
16
14.4 		43
43
43 		2900 0.55 2.3 28
IHG32-160 3.1
4.5
5.8 		0.86
1.25
1.61 		33
32
30 		34
40
42 		2900 1.5 2.3 28
IHG32-160I 4.4
6.3
8.3 		1.22
1.75
2.32 		33.2
32
30.2 		34
40
42 		2900 2.2 2.0 47
IHG32-200 3.1
4.5
5.8 		0.86
1.25
1.61 		51
50
48 		28
35
37 		2900 3 2.0 47
IHG32-200I 4.4
6.3
8.3 		1.22
1.75
2.32 		50.5
50
48 		26
33
35 		2900 4 2.0 43
IHG32-200IA 2.8
4.0
5.2 		0.78
1.11
1.44 		44.6
44
42.7 		34
40
42 		2900 2.2 2.0 74
IHG40-100 4.4
6.3
8.3 		1.22
1.75
2.31 		13.2
12.5
11.3 		48
54
53 		2900 0.55 2.3 32
IHG40-100A 3.9
5.6
7.4 		1.08
1.56
2.06 		10.6
10
9 		52
52
52 		2900 0.37 2.3 32
IHG40-125 4.4
6.3
8.3 		1.22
1.75
2.31 		21
20
18 		41
46
43 		2900 1.1 2.3 34
IHG40-125A 3.9
5.6
7.4 		1.08
1.56
2.06 		17.6
16
14.4 		40
45
41 		2900 0.75 2.3 33
IHG40-160 4.4
6.3
8.3 		1.22
1.75
2.31 		33
32
30 		35
40
40 		2900 2.2 2.3 47
IHG40-160A 4.1
5.9
7.8 		1.14
1.64
2.17 		29
28
26.3 		34
39
39 		2900 1.5 2.3 43
IHG40-160B 3.8
5.5
7.2 		1.06
1.53
2.0 		25.5
24
22.5 		34
38
37 		2900 1.1 2.3 38
IHG40-200 4.4
6.3
8.3 		1.22
1.75
2.31 		51
50
48 		26
33
32 		2900 4 2.3 74
IHG40-200A 4.1
5.9
7.8 		1.14
1.64
2.17 		45
44
42 		26
31
30 		2900 3 2.3 62
IHG40-200B 3.7
5.3
7.0 		1.03
1.47
1.94 		38
36
34.5 		29
29
29 		2900 2.2 2.3 52
IHG40-250 4.4
6.3
8.3 		1.22
1.75
2.31 		82
80
74 		24
28
28 		2900 7.5 2.3 105
IHG40-250A 4.1
5.9
7.8 		1.14
1.64
2.17 		72
70
65 		24
28
27 		2900 5.5 2.3 98
IHG40-250B 3.8
5.5
7.0 		1.06
1.53
1.94 		61.5
60
56 		23
27
26 		2900 4 2.3 77
IHG40-100I 8.8
12.5
16.3 		2.44
3.47
4.53 		13.2
12.5
11.3 		55 62 60 2900 1.1 2.3 34
IHG40-100IA 8
11
14.5 		2.22
3.05
4.03 		10.6
10
9 		60
60
60 		2900 0.75 2.3 32
IHG40-125I 8.8
12.5
16.3 		2.44
3.47
4.53 		21.2
20
17.8 		49
58
57 		2900 1.5 2.3 38
IHG40-125IA 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57
57
57 		2900 1.1 2.3 33
IHG40-160I 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3 2.3 56
IHG40-160IA 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 2.3 47
IHG40-160IB 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50
50
50 		2900 1.5 2.3 43
IHG40-200I 8.8
12.5
16.3 		2.44
3.47
4.53 		51.2
50
48 		38
46
46 		2900 5.5 2.3 85
IHG40-200IA 8.3
11.7
15.3 		2.31
3.25
4.25 		45
44
42 		37
45
45 		2900 4 2.3 75
IHG40-200IB 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44
44
44 		2900 3 2.3 63
IHG40-250I 8.8
12.5
16.3 		2.44
3.47
4.53 		81.2
80
77.5 		31
38
40 		2900 11 2.3 145
IHG40-250IA 8.2
11.6
15.2 		2.28
3.22
4.22 		71
70
68 		38
38
38 		2900 7.5 2.3 95
IHG40-250IB 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37
37
37 		2900 7.5 2.3 94
IHG40-250IC 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36
36
36 		2900 5.5 2.3 88
IHG50-100 8.8
12.5
16.3 		2.44
3.47
4.53 		13.6
12.5
11.3 		55
62
60 		2900 1.1 2.3 36
IHG50-100A 8
11
14.5 		2.22
3.05
4.03 		11
10
9 		60
60
60 		2900 0.75 2.3 35
IHG50-125 8.8
12.5
16.3 		2.44
3.47
4.53 		21.5
20
17.8 		49
58
57 		2900 1.5 2.3 43
IHG50-125A 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57
57
57 		2900 1.1 2.3 38
IHG50-160 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3 2.3 59
IHG50-160A 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 2.3 51
IHG50-160B 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50
50
50 		2900 1.5 2.3 47
IHG50-200 8.8
12.5
16.3 		2.44
3.47
4.53 		52
50
48 		38
46
46 		2900 5.5 2.3 101
IHG50-200A 8.3
11.7
15.3 		2.31
3.25
4.25 		45.8
44
42 		37
45
45 		2900 4 2.3 80
IHG50-200B 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44
44
44 		2900 3 2.3 68
IHG50-250 8.8
12.5
16.3 		2.44
3.47
4.53 		82
80
77.5 		29
38
40 		2900 11 2.3 160

更多型号请联系业务员具体咨询

IHG不锈钢管道泵主要用途
1、ISG立式管道离心泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2、IRG型热水管道离心泵广泛适用于：能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG型使用温度T＜120℃，GRG型使用温度T＜240℃。

3、IHG型不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

4、YG型立式管道离心油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

5、IHGB型立式防爆化工泵输送不含固体颗粒具有腐蚀性其粘度类似水且易燃易爆的体液。适用于轻纺、石油、化工、冶金、矿山、制药和合成纤维等部门，使用温度-20℃~120℃。

注：不锈钢管道泵吸入压力≤1.0MPa，或泵系统高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。环境温度＜40℃，相对湿度＜95。
