JPWQ内循环冷却排污泵自冷却潜污泵

首页 > 产品中心 > 疑难工况定制排污泵

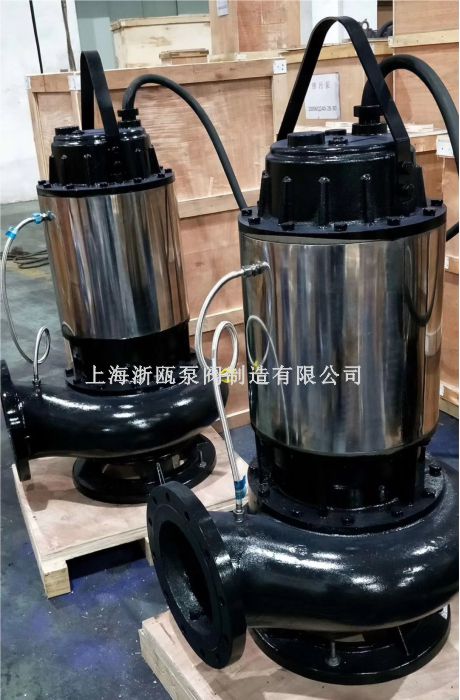

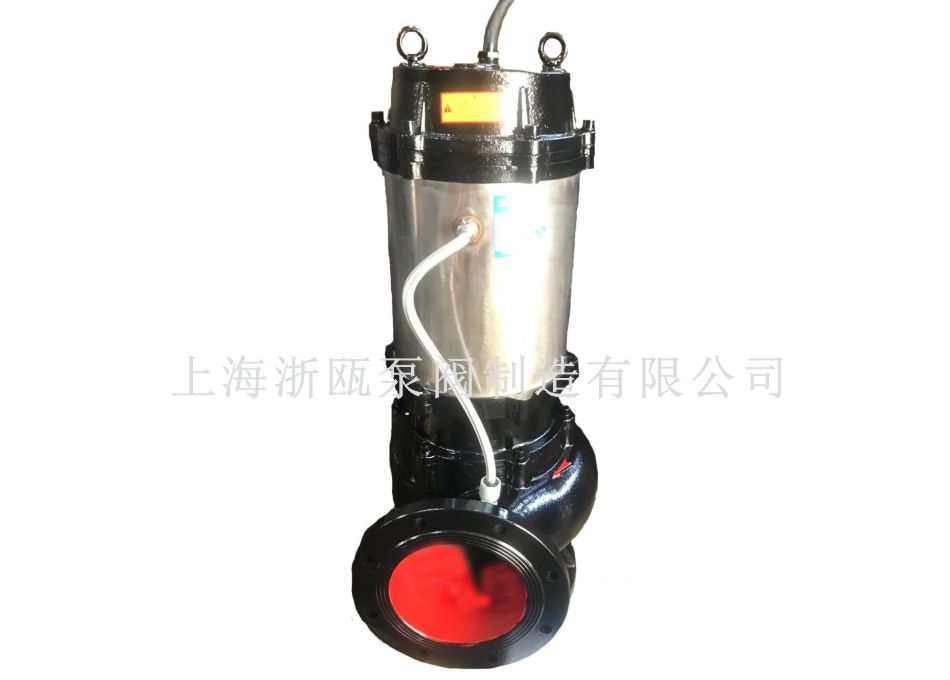

JPWQ为带不锈钢外套内循环冷却系统自动搅匀排污泵是在普通排污泵的基础上采用外包不锈钢套筒,该装置随泵启动,产生极强的水循环,将污水吸入泵内排出至冷却夹套,提高了排污泵低水位运行的能力以及提高了电机防烧能力,在完成排污泵的同时大大提高了电机运行寿命,节约了运行成本,是具有明显的先进性和用性的环保产品。

JPWQ自冷却排污泵主要特点:

1.当自冷却排污泵运转时,大口径吸口会将池底沉积物,彻底防止污物淤积,无须人工清理;

2.独特的叶轮设计,具有将纤维物、杂物切碎和撕裂的功能;

3.采用外循环冷却系统,使排污泵低水位运转,减少电机起动频率,延长电机寿命;

JPWQ自冷却排污泵结构说明:

结构特点说明

1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。

2、自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。

3、隔板将底座一分为二,搅拌与进水互不影响。

4、机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。

5、副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。

6、泵连线腔内没有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护,本公司可配全自动安全保护控制柜。

7、电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施绝对的保护。

8、可在油室内装加装探头,当机械密封损坏后,水进入油室,探头发出信号由控制系统对水泵实施保护。

9、带内循环冷却系统,能保证水泵在水池低水位正常工作。

1


主电缆


2


机壳


3


内循环套


4


油箱


5


副叶轮


6


叶轮


7


泵体


8


底座


9


隔板


10


油水控头


11


机械密封


13


搅拌件


-


-


-


-



JPWQ内循环冷却排污泵自冷却潜污泵性能参数:

自冷却式潜水排污泵型号 口径 流量 扬程 搅拌直径 转速 效率 功率
(mm) (m3/h) (mm) (mm) (r/min) (%) (KW)
80JPWQ50-25-7.5 80 50 25 1600 2900 70 7.5
80JPWQ50-30-7.5 80 50 30 1600 2900 70 7.5
100JPWQ80-9-4 100 80 9 2000 1450 62 4
100JPWQ110-10-5.5 100 110 10 2000 1450 71 5.5
100JPWQ70-15-5.5 100 70 15 2000 1450 71 5.5
100JPWQ100-15-7.5 100 100 15 2000 1450 73 7.5
100JPWQ80-20-7.5 100 80 20 2000 2900 71 7.5
100JPWQ50-35-11 100 50 35 2000 2900 68 11
100JPWQ70-22-7.5 100 70 22 2000 2900 70 7.5
100JPWQ100-22-15 100 100 22 2000 1450 61 15
100JPWQ80-30-15 100 80 30 2000 1450 67 15
150JPWQ150-10-7.5 150 150 10 2000 1450 75 7.5
150JPWQ210-7-7.5 150 210 7 2500 1450 78 7.5
150JPWQ250-6-7.5 150 250 6 2500 1450 79 7.5
150JPWQ150-15-11 150 150 15 2500 1450 79 11
150JPWQ200-10-15 150 200 10 2500 1450 73 15
150JPWQ65-40-18.5 150 65 40 3200 1450 58 18.5
150JPWQ180-22-18.5 150 180 22 2600 1450 75 18.5
150JPWQ150-26-18.5 150 150 26 2600 1450 72 18.5
150JPWQ110-30-18.5 150 110 30 2600 1450 72 18.5
150JPWQ300-15-22 150 300 15 2600 1450 76 22
150JPWQ130-30-22 150 130 30 2600 1450 70 22
150JPWQ100-40-30 150 100 40 3000 1450 64 30
200JPWQ300-7-11 200 300 7 3000 1450 75 11
200JPWQ250-11-15 200 250 11 3000 1450 72 15
200JPWQ300-10-15 200 300 10 3000 1450 75 15
200JPWQ250-15-18.5 200 250 15 3000 1450 72 18.5
200JPWQ400-10-22 200 400 10 3000 1450 75 22
200JPWQ200-20-22 200 200 20 3000 1450 73 22
200JPWQ250-22-30 200 250 22 3000 1450 73 30
250JPWQ600-7-22 250 600 7 3000 1450 78 22
250JPWQ600-9-30 250 600 9 3000 1450 78 30
250JPWQ600-20-55 250 600 20 3000 1450 73 55
250JPWQ600-25-75 250 600 25 3000 1450 73 75
250JPWQ800-12-45 250 800 12 3000 1450 76 45
300 JPWQ500-15-45 300 500 15 3400 980 70 45
300 JPWQ600-20-55 300 600 20 3400 980 75 55
300 JPWQ800-15-55 300 800 15 3400 980 73 55
300 JPWQ800-20-75 300 800 20 3400 980 78 75
300 JPWQ950-20-90 300 950 20 3400 980 80 90

主要用途

1.要求低水位运行的排污泵工况。

2.城市污水处理厂、医院、宾馆的排水系统。

3.住宅区的污水排水站。

4.人防系统排水站、自来水厂的给水装置。

5.市政工程、建筑工地。

6.勘探、矿山、发电厂配套附机。

7.农村沼气池、农田灌溉、河塘清淤。
