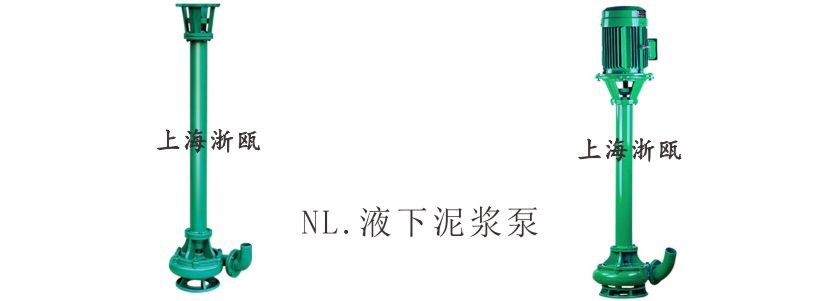

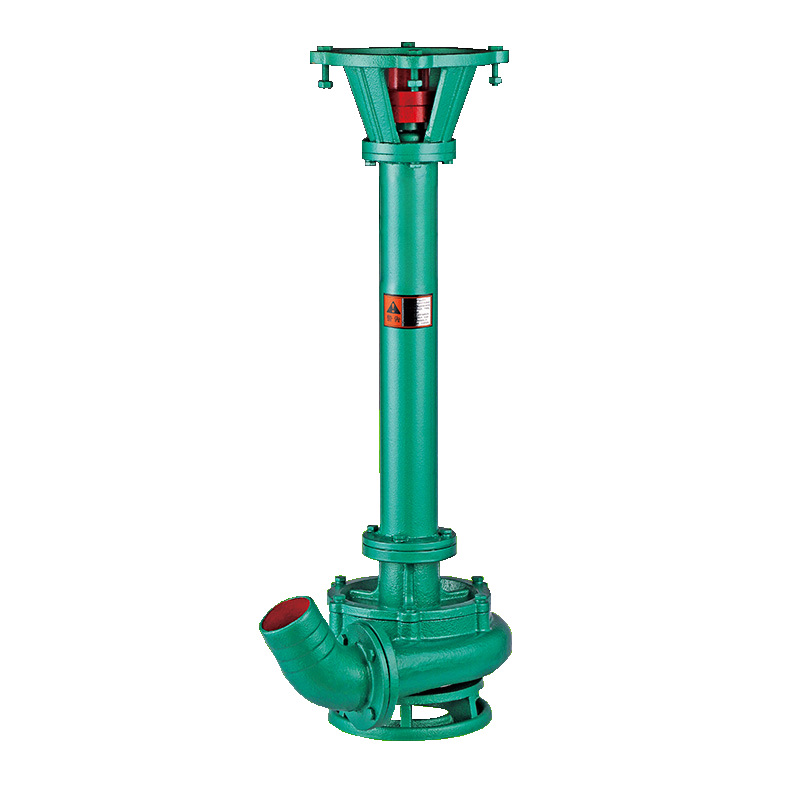

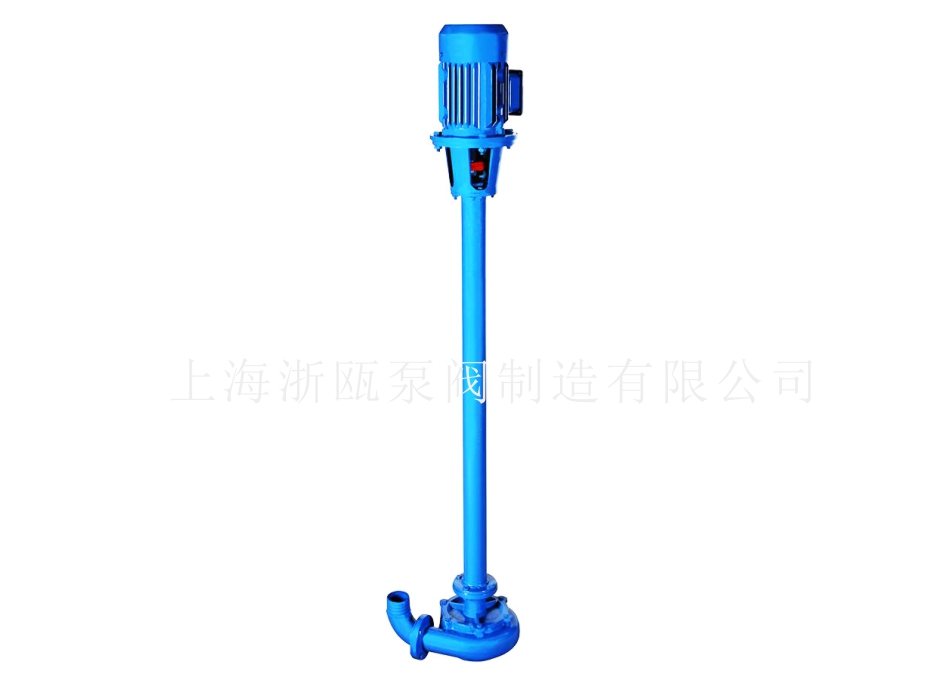

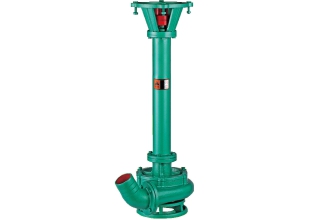

NL型立式污水泥浆泵

相关产品系列：液下泵、排污泵

NL型泥浆泵概述

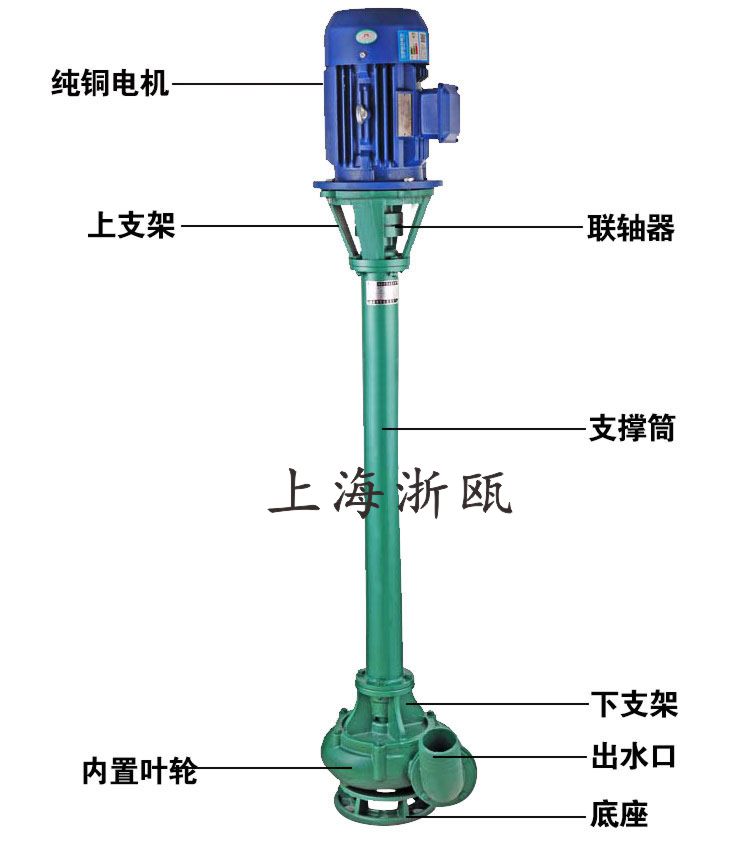

NL型泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。

NL型污水泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。NL型污水泥浆泵总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

NL型不锈钢泥浆泵型号意义

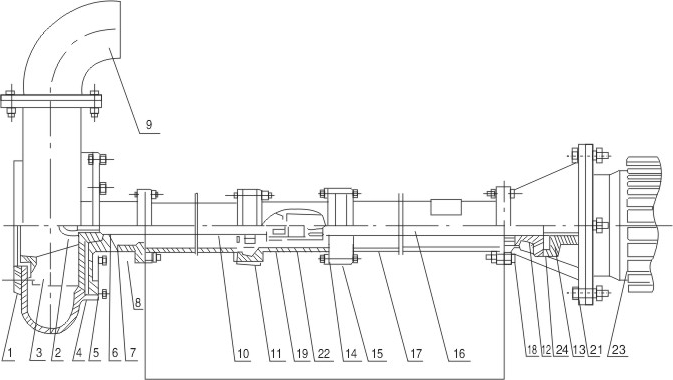

NL泥浆泵结构图：

序号	型式/另件名称	NL,NLF,NW
序号	型式/另件名称	编号	数量	备注
1	网罩	1	1
2	叶轮螺母	2	1
3	叶轮	3	1
4	泵壳	4	1
5	泵座	5	1
6	0型圈	6	1	改进型用机械密封
7	油封	7	4	改进型用机械密封
8	轴套	8	1	改进型用机械密封
9	出水弯头	9	1
10	泵轴	10	1
11	轴承	11	2
12	从动联轴器	12	1
13	主动联轴器	13	1
14	联接筒	14	1
15	轴承座	15	2
16	联接轴	16	1
17	支撑筒	17	2
18	轴承盖	18	1
19	从动联轴器	19	1
20	电机座	20	1
21	电机座C	21	1	带固定板用
22	主动联轴器	22	1
23	电动机	23	1
24	弹性块	24	1

其他产品推荐：

YW液下式高效无堵塞排污泵	QGWQ高扬程切割排污泵	G型污泥单螺杆泵

NL泥浆泵性能参数：

型号	转速 n r/min	流量 Q m3/h	扬程 H m	效率 n %	电机功率 KW	立式泵全长 mm	机泵重量 kg
NL50-8 NL50A-8	1450	20-30	8-9	42	1.5	1310	63
NL50-12 NL50A-12	1450	25-38	12-14	41	3	1310	80
NL76-9 NL76A-9	1450	50-70	9-10	42	3	1350	90
NL65-16 NL65A-16	1450	50-60	15-18	42	5.5	1430	152
NL80-12 NL80A-12	1450	80-120	11-13	56	7.5	1430	145
NL100-16 NL100A-16	1450	80-100	15-17	61	15	1510	270
NL150-12 NL150A-12	1450	100-150	11-13	66	18.5	1690	350
NL150-16 NL150A-16	1450	120-180	15-20	68	22	1690	370

NL型泥浆泵使用范围
1、不锈钢泥浆泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。

2、若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。

3、NL型污水泥浆泵养鱼用作带水清塘、鱼池增氧等.
