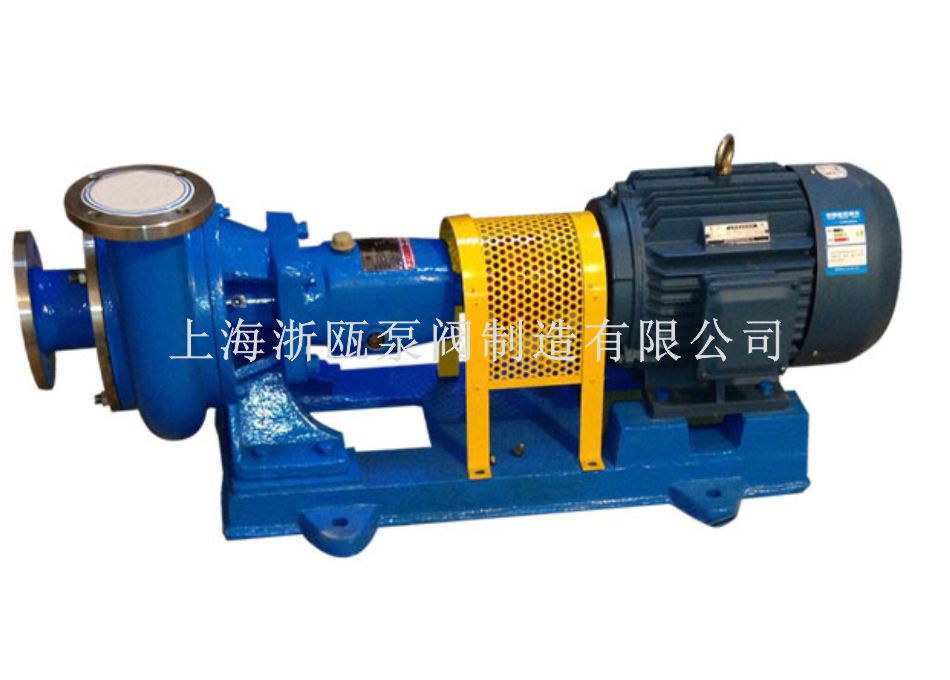

点击图片放大PW型卧式污水泵|耐腐蚀排污泵|不锈钢排污泵|不锈钢污水泵
PW、PWF型悬臂式离心污水泵产品介绍：
PW、PWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。

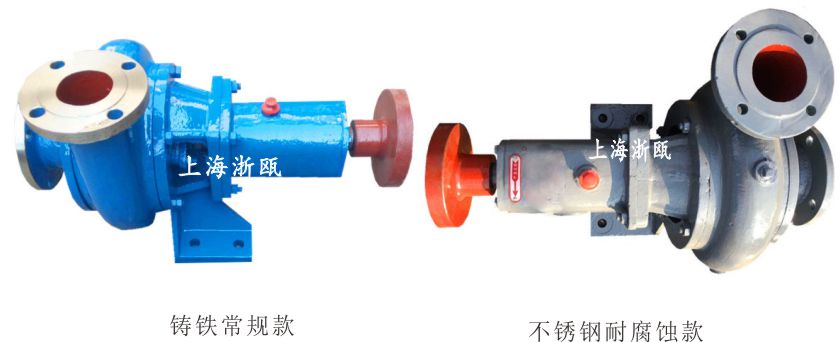

排污泵全部采用计算机设计和优化处理，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)
PW、PWF型悬臂式离心污水泵技术参数：
流量：36-180m3/h；
扬程：8.5-48.5m；
电机功率：4-30KW；
转速：960-2950r/min；
口径：φ65-φ100；
介质温度：≤100℃。

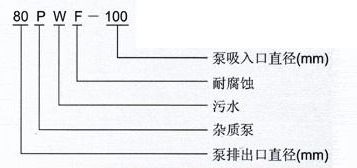

PW、PWF型悬臂式离心污水泵型号定义：
1、起动
1）检查轴承箱内是否已加油、油位是否正常油位线。
2）检查电机旋转方向是否与泵的旋转方向一致。
3）关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。
4）启动电机、并打开压力表旋塞。
5）待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。
2、停止
1) 先慢慢关闭出水管路闸阀，然后切断电源。
2) 若遇冰冻季节，停机后，打开泵体下部的四方螺塞，放空存水，以免冻裂。
3) 若长期不用，则各部件应拆开擦净，并在滑动面涂上防锈油，妥善保存。
3、运转
1) 在泵运转过程中，必须注意观察仪表、轴承发热情况，填料漏水及泵的振动、杂音等情况是否正常，如发现异常应及时处理。
2) 轴承温度不得超过75℃。
3) 轴承油应保持在正常油位线，不能过高或过低，过低应及时加油。
4) 密封环与叶轮的配合间隙，大于以下规定值时应更换新的密封环。
吸水口直径≤100mm时，直径方向总间隙≥1.5mm时
吸水口直径>100mm时，直径方向总间咪≥2mm时

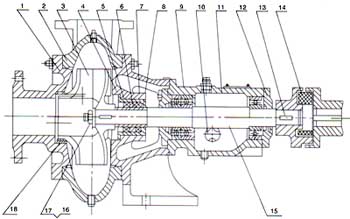

结构图：
| 1 | 泵盖 | 3 | 叶轮 | 5 | 轴封盒 | 7 | 轴套(4PW无) | 9 | 轴套 |
| 2 | 泵体 | 4 | 轴封体 | 6 | 垫圈 | 8 | 油封 | 10 | 油标 |
| 11 | 轴承箱 | 13 | 平键 | 15 | 轴 | 17 | 垫圈 | ||
| 12 | 轴承盖 | 14 | 弹性圈 | 16 | 螺母 | 18 | 密封环 |
其他产品推荐：
|
|
|
|
PW型卧式污水泵性能参数：
|
型号 |
流量Q |
扬程 |
转速 |
功率N（kw） |
效率 |
汽蚀余量 |
吸上真空 |
||
|
H |
n |
η |
（NPSH）r |
HS（m） |
|||||
|
（m3/h） |
（l/s） |
（m） |
（r/min） |
轴功率 |
电动机功率 |
% |
（m） |
|
|
|
50PWF-65 |
10 |
2.75 |
18 |
1440 |
2.35 |
4 |
20.5 |
5 |
6 |
|
14.5 |
4 |
16 |
2.47 |
25.5 |
|||||
|
19 |
5.25 |
14.5 |
2.58 |
29 |
|||||
|
80PWF-100 |
42 |
11.7 |
14 |
3.5 |
5.5 |
45.5 |
4.5 |
||
|
56 |
15.5 |
13.5 |
4.1 |
50 |
|||||
|
72 |
20 |
12.5 |
4.5 |
54.5 |
|||||
|
100PWF-125 |
80 |
22.2 |
14 |
5.5 |
7.5 |
55 |
4 |
||
|
100 |
27.8 |
2.5 |
5.7 |
60 |
|||||
|
125 |
34.7 |
10 |
5.44 |
62.5 |
|||||
|
50PW-65 |
14.5 |
4 |
16 |
1440 |
2.47 |
4 |
25.5 |
5 |
6 |
|
25 |
6.94 |
32 |
2900 |
3.35 |
4 |
63 |
2 |
6 |
|
|
80PW-100 |
56 |
15.5 |
13.5 |
1440 |
4.1 |
5.5 |
50 |
4.5 |
6 |
|
90 |
25 |
26 |
2900 |
7 |
11 |
75 |
3.5 |
6 |
|
|
100PW-125 |
100 |
27.8 |
12.5 |
1440 |
5.7 |
7.5 |
60 |
4 |
6 |
|
21/2PW |
60 |
16.6 |
9.5 |
1440 |
2.5 |
4 |
62 |
|
7.2 |
|
90 |
25 |
26 |
2920 |
11 |
15 |
58 |
|
5 |
|
|
90 |
25 |
43 |
2940 |
17 |
22 |
62 |
|
5.5 |
|
|
4PW |
100 |
27.8 |
11 |
960 |
4.7 |
7.5 |
64 |
|
6.5 |
|
160 |
44.4 |
25.5 |
1460 |
18 |
30 |
62 |
|
7.5 |
|
2、PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。
PW、PWF型污水泵产品手册下载
温馨提示：
请下载“ PW、PWF型污水泵”产品手册文件后查看。如不明白地方，可联系我们。
