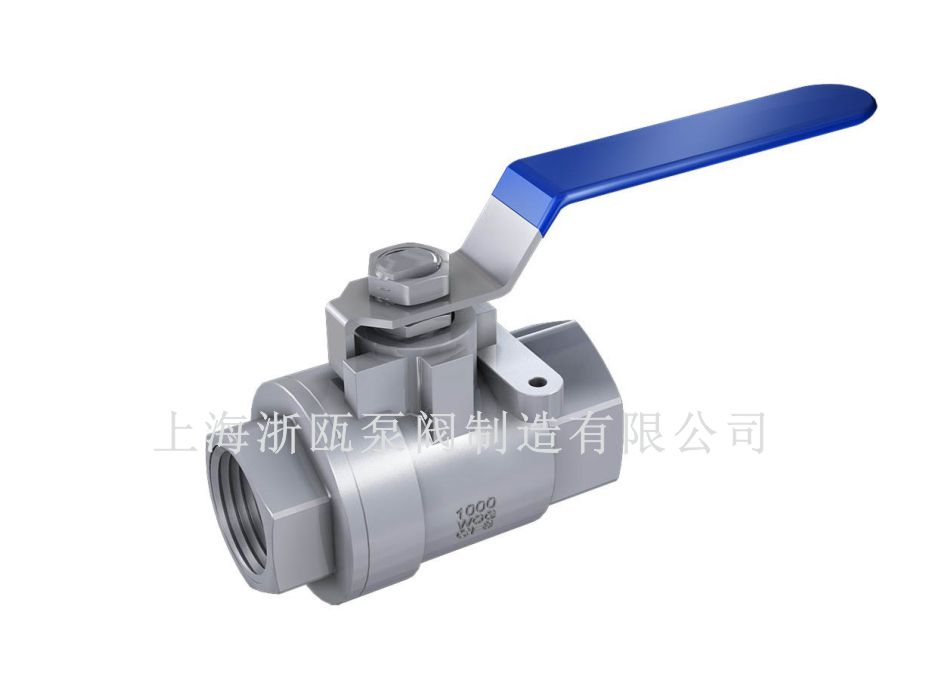

点击图片放大产品名称:二片式球阀,不锈钢二片式球阀
公称压力： 1.6-6.4MPa
适用温度范围： -20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体 (W、O、G)
螺纹类型： G·NPT.BSPT.BSP.DIN259/2999
二片式球阀产品特点
Q11F二片式球阀阀体铸造采用国外引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
产品特征
|
公称压力 |
适用介质 |
适用稳定范围 |
螺纹类型 |
|
1.6-6.4MPa |
水、油、气及某些腐蚀性液体（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |

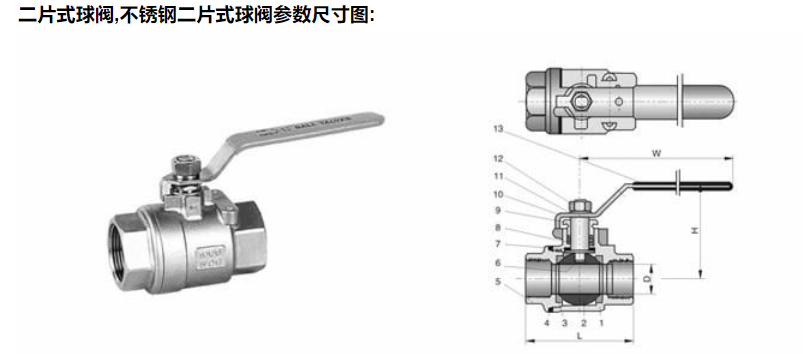

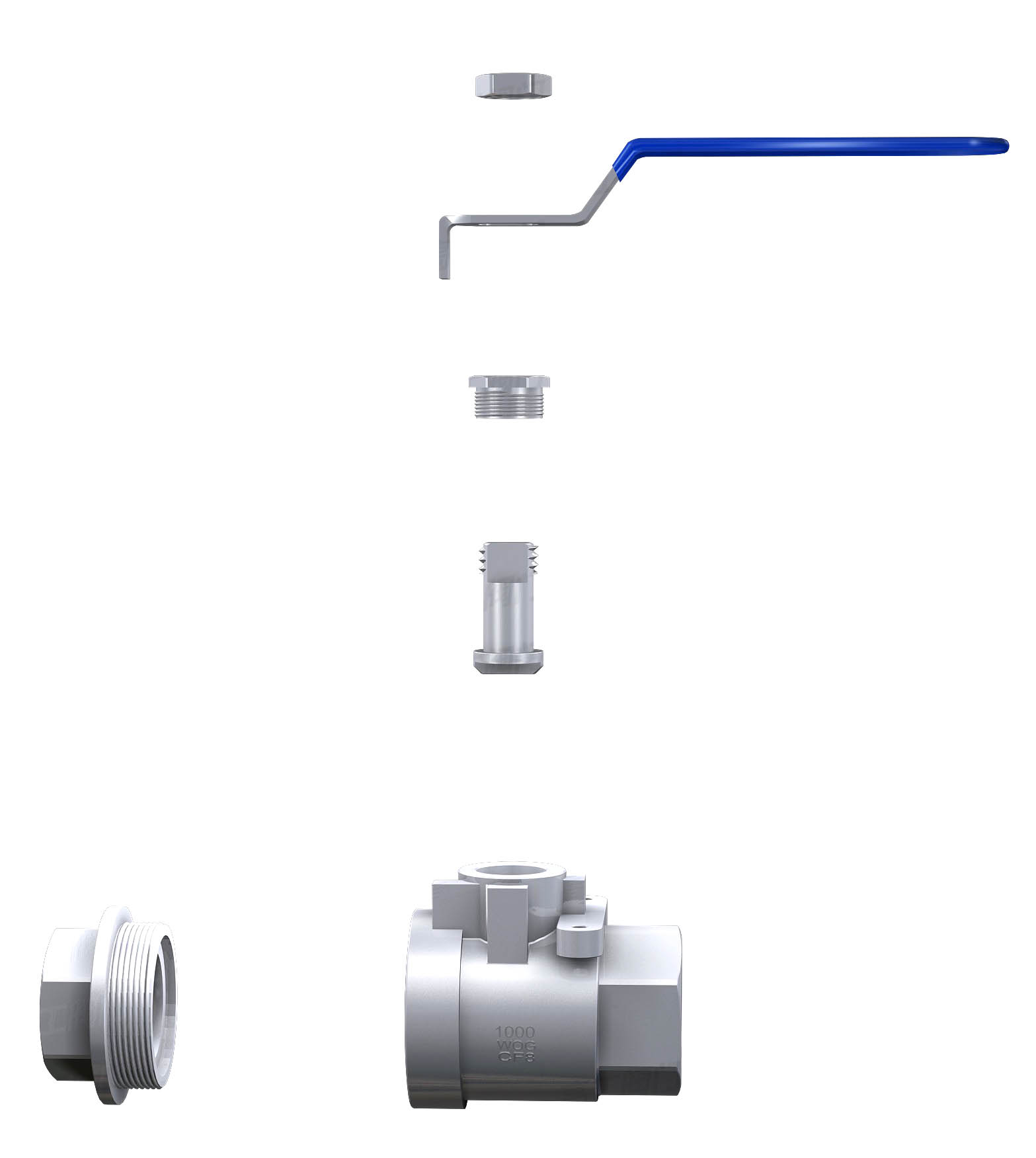

主要零件材料
|
NO |
零件名称 |
PART NAME |
材料（MATERIAL） |
|
1 |
阀体 |
Body |
CF8M CF8 WCB |
|
2 |
阀盖 |
Cap |
CF8M CF8 WCB |
|
3 |
阀座 |
Seat |
RPTFE |
|
4 |
球 |
Ball |
SS304 SS316 |
|
5 |
密封垫 |
Seal Gasket |
PTFE |
|
6 |
阀杆密封 |
Stem Seal |
PTFE |
|
7 |
阀杆 |
Stem |
SS316 |
|
8 |
阀杆填料 |
Stem Packing |
PTFE |
|
9 |
填料压盖 |
Packing gland |
SS304 |
|
10 |
弹性垫圈 |
Spring washer |
SS301 |
|
11 |
手柄 |
Handle |
SS304 |
|
12 |
螺母 |
Stem Nut |
SS304 |

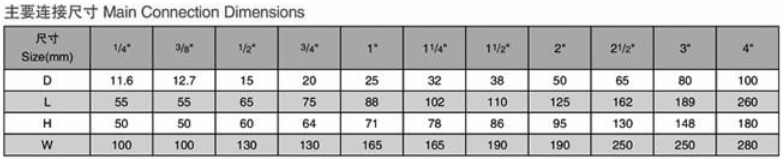

Q11F两片式球阀尺寸：
|
公称通径 |
DN（mm） |
6～100mm |
||
|
公称压力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
|
试验压力 |
强度试验压力 |
3.8 |
6.0 |
9.6 |
|
高密封试验压力 |
3.0 |
4.8 |
7.6 |
|
|
低压气密封试验压力 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等。 |
|||
|
适用温度 |
< 150℃（PTFE） < 300℃（PLL） |
|||
