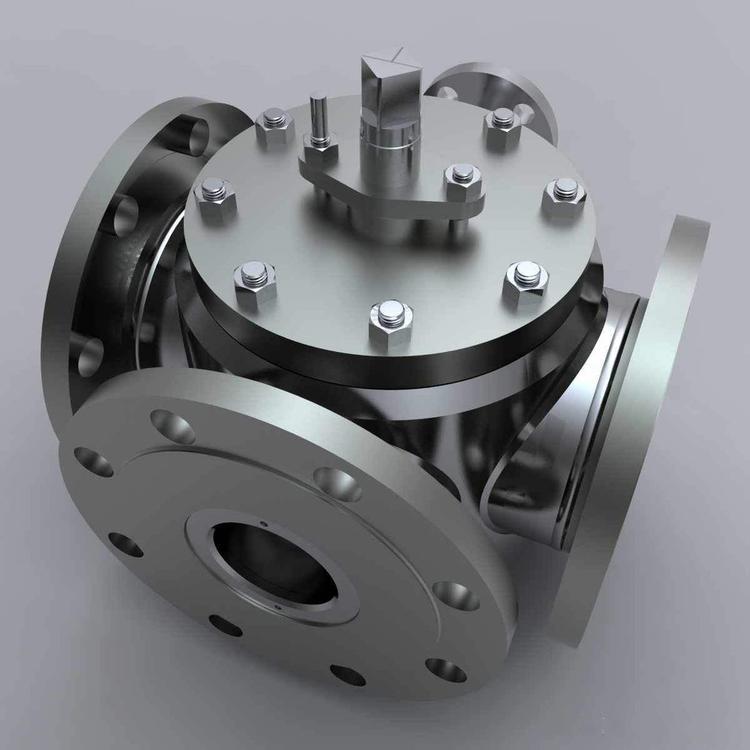

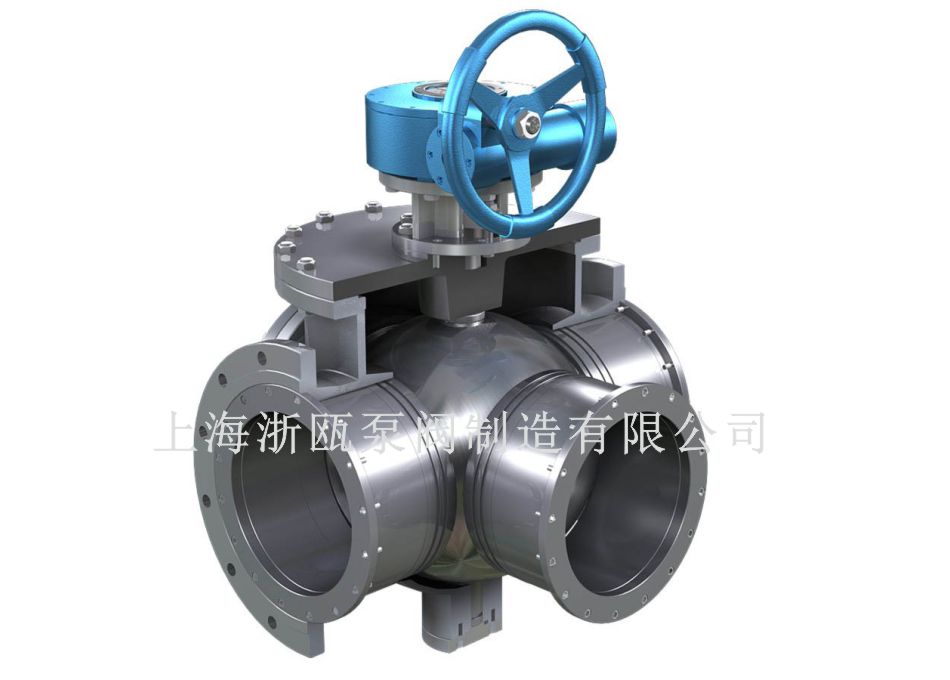

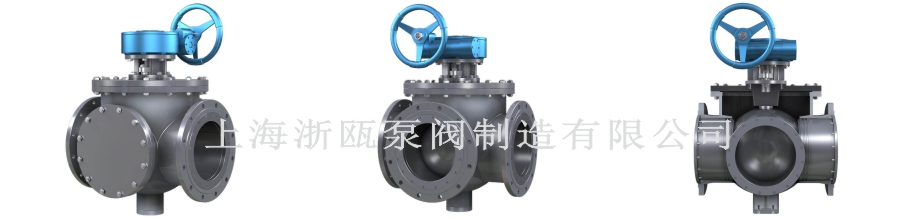

点击图片放大Q45F三通四密封球阀适用于轻重工业及楼宇管道。【球阀】可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称
|
Q45F三通四密封球阀
|
|
产品型号
|
Q45F
|
|
公称通径
|
DN15-300
|
|
压力范围
|
1.6-3.2MPa
|
|
阀体材质
|
铸钢，不锈钢
|
【三通球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三通四密封球阀概述：
三通四密封球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。产品特点：（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，设计实现了轻量化。（2）、三通球芯分T型和L型，使用长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
Q45F三通四密封球阀标准：
（1）、设计、制造按API600 API6D
（2）、结构长度按ZMV-2002
（3）、法兰尺寸按ANSIB16.5
（4）、试验和检验按API598 API6D
Q45F三通四密封球阀规范：
（1）、设计、制造按GB12237-89
（2）、结构长度按ZMV-2002
（3）、连接法兰JB79-94
（4）、阀门检查和试验按GB13927-89

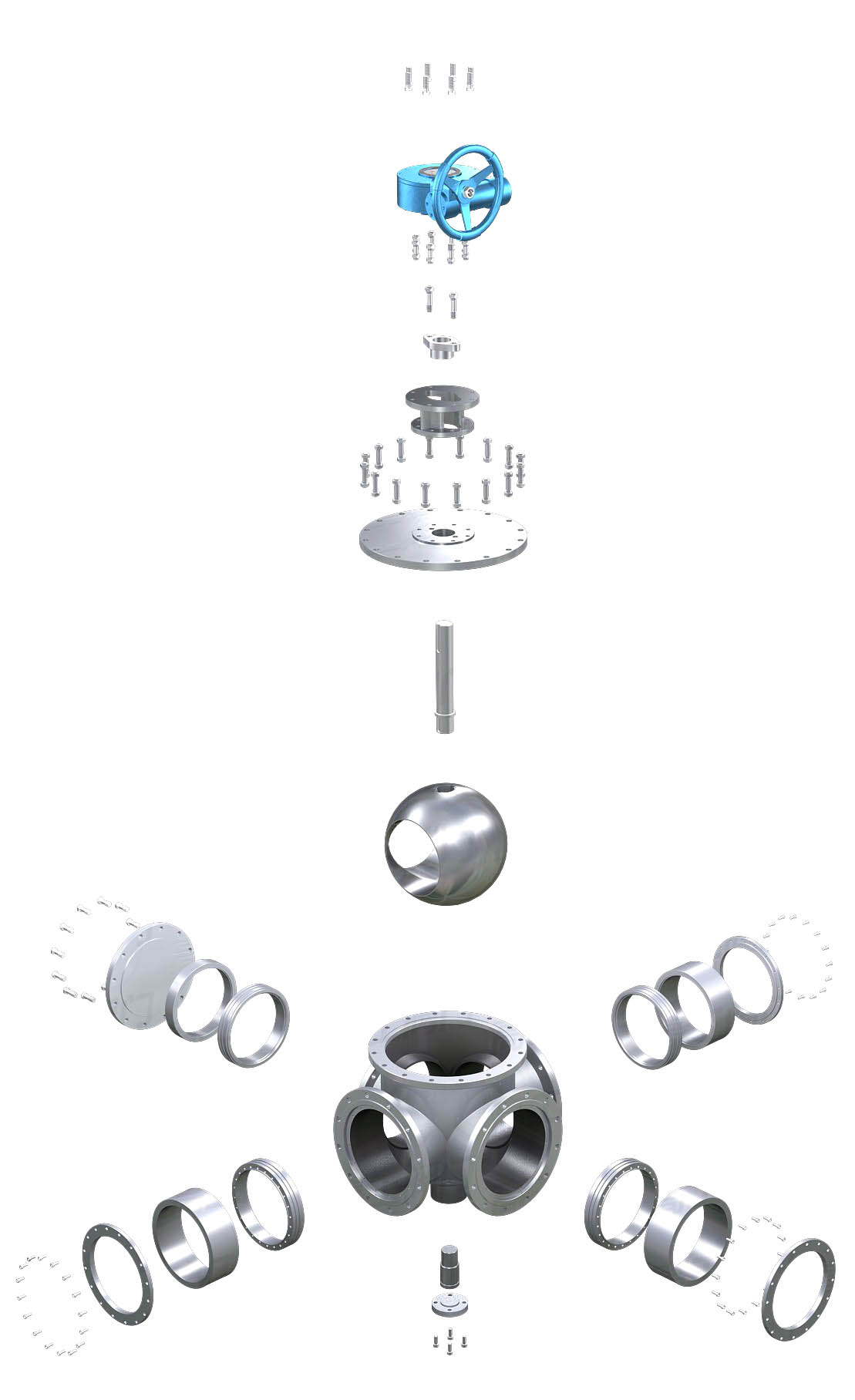

主要零件材料：
|
序号 |
材料标准 |
材料牌号 |
||||
|
碳钢 |
不锈钢 |
|||||
|
零件名称 |
GB |
ASTM |
GB |
ASTM |
||
|
01 |
排污塞 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
|
|
02 |
阀体 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
|
03 |
阀座O形圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
|
04 |
阀座弹簧 |
17-7PH |
17-7PH |
17-7PH |
17-7PH |
|
|
05 |
阀座 |
PTFE;PPL |
PTFE;PPL |
PTFE;PPL |
PTFE;PPL |
|
|
06 |
阀座支承圈 |
25镀铬 |
A105镀铬 |
1Cr18Ni9Ti |
F304/F316/ |
|
|
07 |
球体 |
1Cr18Ni9Ti |
304 |
1Cr18Ni9Ti |
F304/F316/ |
|
|
08 |
球体键 |
40Cr |
40Cr |
1Cr17Ni2 |
1Cr17Ni2 |
|
|
09 |
上阀杆 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
|
|
10 |
侧盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
|
11 |
垫圈 |
氟橡胶；PTFE；金属夹石墨 |
17-7PH |
|||
|
12 |
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
|
|
13 |
双头螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
|
14 |
垫圈 |
氟橡胶；PTFE；金属夹石墨 |
||||
|
15 |
阀盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
|
16 |
止推轴承 |
PTFE |
PTFE |
PTFE |
PTFE |
|
|
17 |
压环 |
25镀铬 |
A105镀铬 |
1Cr18Ni9Ti |
F304/F316/ |
|
|
18 |
填料O形圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
|
19 |
阀杆O形圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
|
20 |
阀杆填料 |
石墨 |
||||
|
21 |
填料压盖 |
25镀铬 |
A105镀铬 |
1Cr18Ni9Ti |
F304/F316/ |
|
|
22 |
螺钉 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
|
23 |
支架 |
WCB |
WCB |
WCB |
WCB |
|
|
24 |
键 |
40Cr |
40Cr |
1Cr17Ni2 |
1Cr17Ni2 |
|
|
25 |
盲板 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
Q45F三通球阀尺寸1.6MPa-4.0MPa：
|
尺寸 |
inch |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
|
DN |
15 |
20 |
250 |
40 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
mm |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
540 |
- |
- |
|
|
L |
mm |
90 |
95 |
105 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
- |
- |
|
H |
mm |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
- |
- |
|
W |
mm |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
270 |
- |
- |
