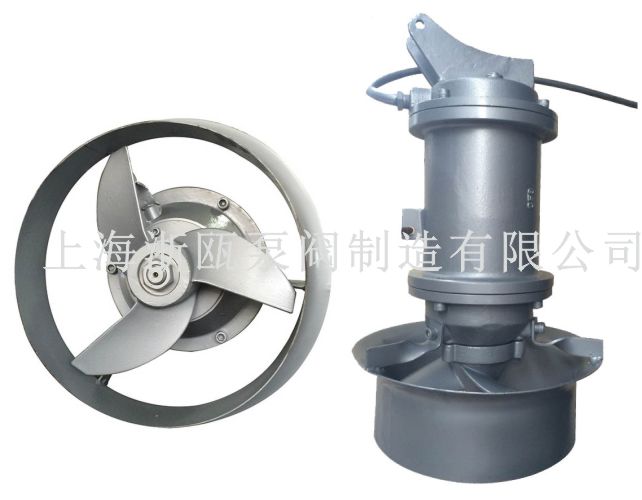

QJB型潜水搅拌机作为水处理工艺中的关键设备之一，在水处理工艺流程中，可实现生化过程中固液二相流和固 液气三相流的均质、流动的工艺要求。它由潜水电机、叶轮和安装系统等组成。潜水搅拌机为直联式结构。它与传统 的大功率电机通过减速机降速相比，具有结构紧凑、能耗低、便于维护保养等优点。叶轮经过精铸或冲压成型，精度 高、推力大、流线性造型简洁美观。

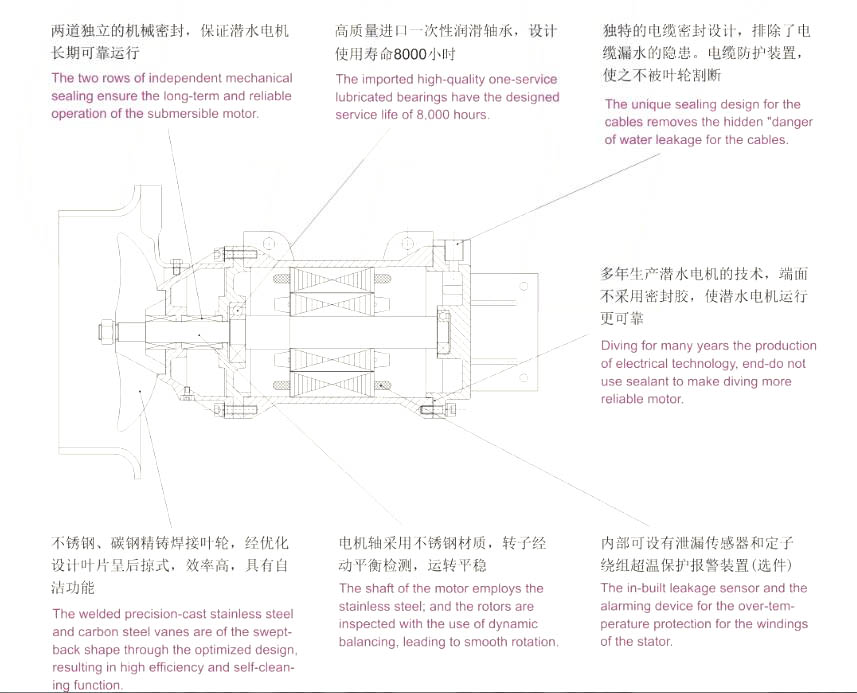

该系列产品适用于需要固液搅拌、混合的场所。结构简图如下。

应用范围

潜水搅拌机主要运用在市政和工业污水处理过程中的混合、搅拌和环流，也可用作景观水环境的养护设备，通过 搅拌达到创建水流的作用，改善水体质量，增加水中含氧量，有效阻止悬浮物沉积。

使用条件

为了保证潜水搅拌机的正常工作，请正确选择工作环境和运行模式。

高介质温度不超过40℃；

介质的PH值范围：5～9；

介质密度不超过 3 1150Kg/m ；

潜水深度不超过10m。

特别提示：

潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性及高温的环境中工作。

针对特殊环境下的要求，我公司可为用户提供特殊设计。

运行模式

潜水搅拌机的安装定位对其搅拌效果有很大的影响，为了达到事半功倍的运行效果，我们建议用户按照专业设计人员的 要求去做，要充分考虑到水池的形状，进出水的位置以及搅拌机的水流反射到构筑物而引起的涡流等情况，尽量减少短路循 环和死角的产生，避免与池壁的撞击而降低流速。

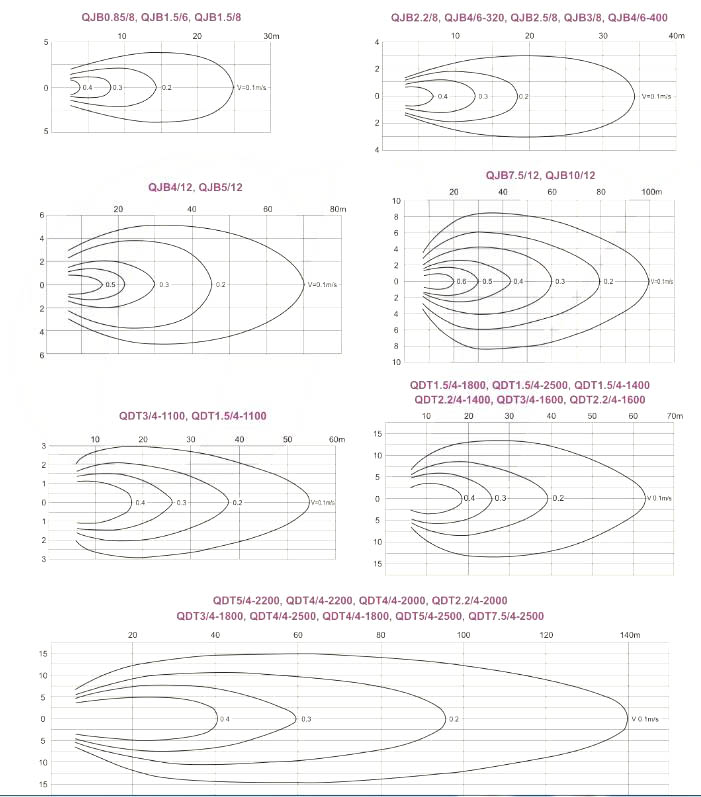

参照下面的运行模式图，可帮助您合理选择搅拌机和安装形式。

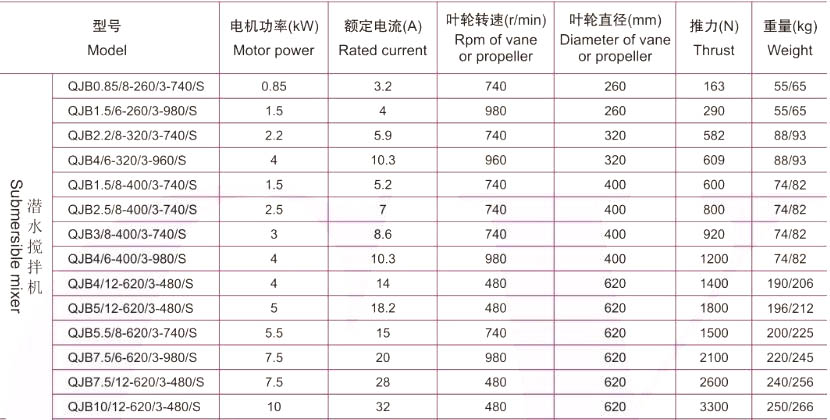

QJB型潜水搅拌机性能参数及安装尺寸：

注：1、上表混合搅拌系列中，“重量”一列所标的数值为含导流罩的重量；

2、电机绕组绝缘等级：F级，防护等级：IP68，电机工作制式：24小时连续工作。

安装方式及尺寸

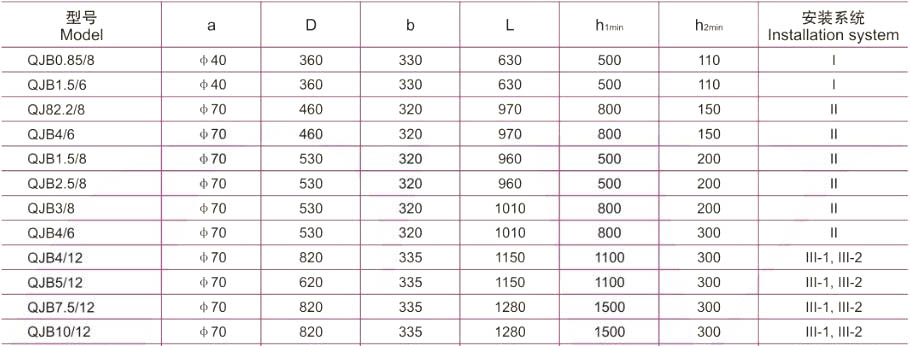

潜水搅拌机可以有多种安装方式，这里提供四种最通用的方式供选择，尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。

注：

1、潜水搅拌机的专用安装系统，可在无需排出池中污水的情况下，快速安装和拆卸潜水搅拌机；

2、安装系统Ⅰ— 1只适用于池深＜4m，机型为QJB0.85/8 和QJB1.5/6，且可在水平方向和垂直方向调节角度； 当池深＞4m时，应选用安装系统Ⅰ— 2型；

3、安装系统Ⅱ、Ⅲ导杆可沿水平方向绕导杆轴线旋转，最大转角为±60°；

4、当 H ＞4m时需，在导杆中间添加一支撑架；

5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定，无需预留孔；

6、客户定货时，请提供池深 H及池型图，以便确定导杆尺寸和支撑架个数；

7、安装系统材质采用不锈钢和碳钢防腐可供选择；

8、多台搅拌机可共用一套起吊系统。
