QW潜水排污泵产品概述

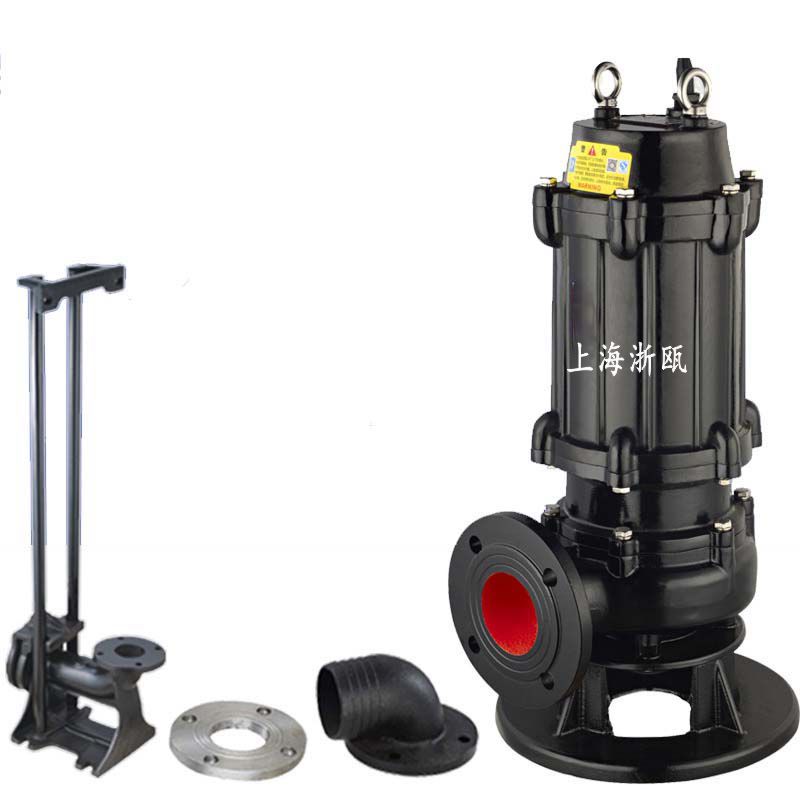

QW潜水式排污泵配合耦合装置固定安装，QW潜水排污泵采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理，配套电机合理，效率高，节能效果显著。机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。 该泵可配合耦合装置进行固定式安装。

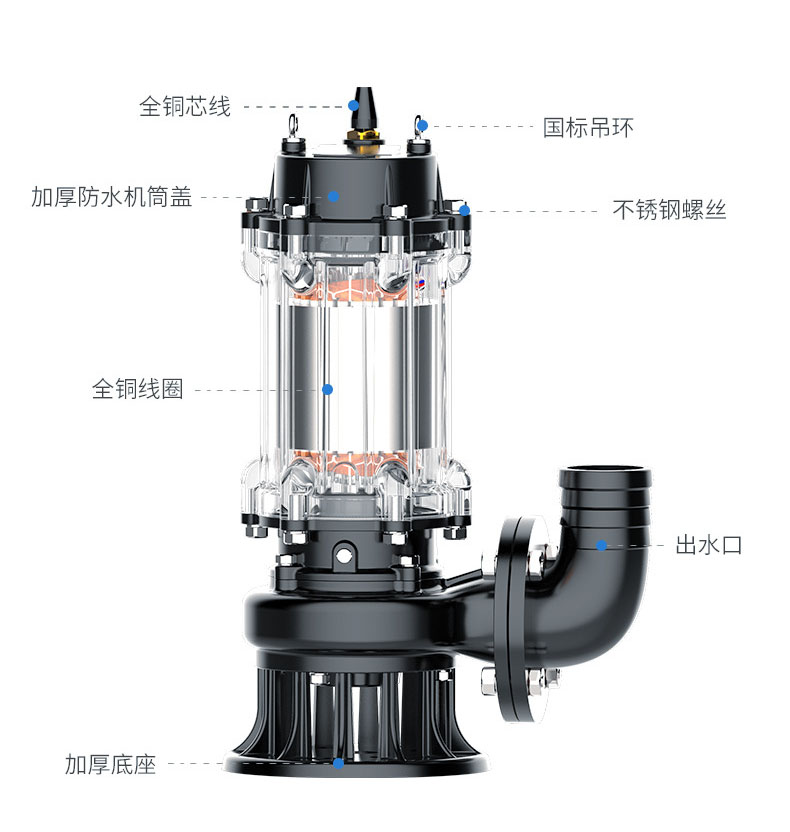

可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。双导轨自动耦合安装系统，给泵的安装的安装，维修带来了极大的方便，人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启，无需专人看管。在使用扬程范围内保证电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水（干式）状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。结构说明 QW型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。

配备多种保护装置，使得泵运行可靠，其主部件作用如下： 信号线1：配备全保水泵控制柜，对泵实行多方位保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。 漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。 叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。泵体15：与叶轮配用，使得泵具有高的效率。密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵的效率运行。

潜水排污泵产品结构特点

1、采用独特的单片或双片轮结构，大大提高了污物通过能力，能有效的通过泵口径的倍纤维物质与直径为泵口径约50%的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化儿钨材料，可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入中即可工作，大大减少工程造价。
4、密封油室内设置有高精度搞干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性怀可靠性。
6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
7、QW系列潜水排污泵可根据用户需要配备双导轨自动耦合安装系统，它安装、维修带来更大方便，人可不必为此而进入污水坑。
8、能够在全扬程内使用，而保证电机不会过载。
9、潜水排污泵有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

潜水排污泵安装方式
室内污水池(集水坑)排污泵采用带自动耦合装置固定式安装(单泵、双泵)多种形式。其中软管连接移动式安装仅限于电机功率N≤7.5 kW的潜水排污泵及排出管DN≤100 mm的场合。 室外污水池仅采用带自动耦合装置固定式安装(双泵)一种形式。用于消防电梯排水坑的排污泵安装方式，应采用2台硬管连接固定式或2台固定自耦式，且集水井有效容积不小于2.0 m3，排污泵额定流量不小于36 m3/h。

潜水排污泵使用条件
1、 介质温度不超过60℃，介质重度为11.3×103kg/m3，PH值在59范围内。
2、 无内自流循环冷却系统的泵，电机部分露出液面不得超过1/2。
3、 本泵主要零件材料为铸铁，所以不能应用于抽送高度腐蚀液体。

其他产品推荐

QW潜水式排污泵性能参数：

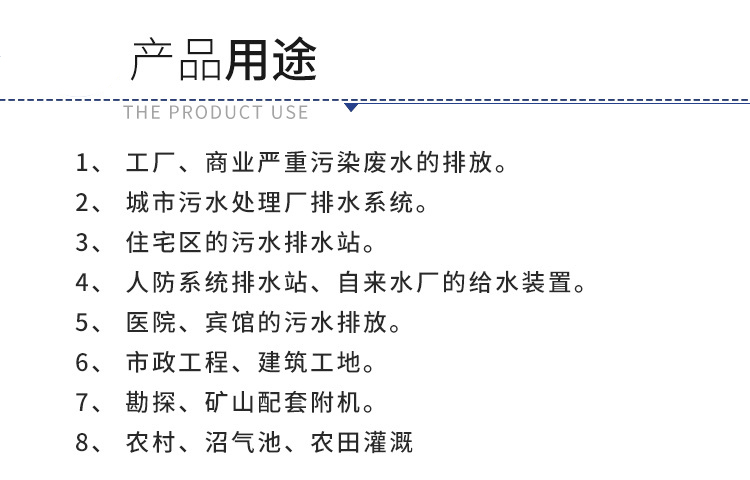

WQ型潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。
