S,SH手摇泵

首页 > 产品中心 > 其他

产品概述

本型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体,不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围;流量为15-59升/分,最大扬程为30米。

本型手摇泵结构紧凑,式样大方美观,使用方便可靠,只需1-2人用手往复摇动摇手柄即可工作。可供工矿、企业、学校、车辆、船舶等单位使用。

目前所制造的本型泵有:S-25、S-38及SH-25、SH-38等四种。

泵型号的意义:如S-38、SH-38

S-为皮碗式,适用于吸送清水

SH-为活塞式,适用于吸送油类液体

38-为泵之吸入及吐出口直径单位毫米

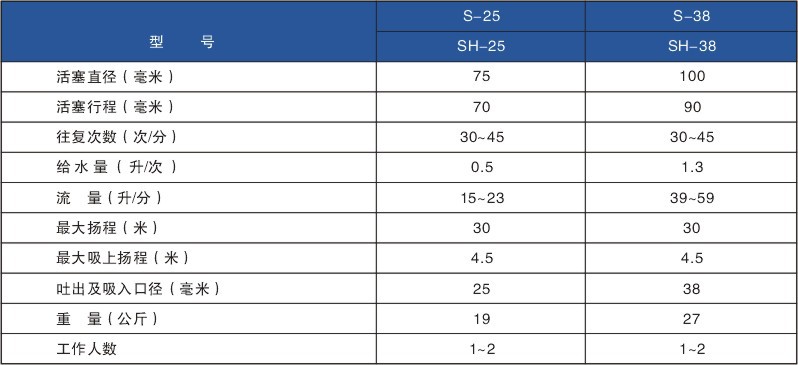

S,SH手摇泵性能参数:

结构说明

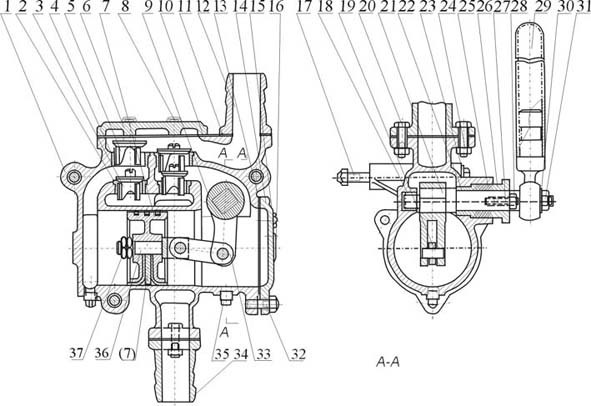

本型泵的结构原理是,当用手往复摇动摇手柄(29)时,通过轴(21)、摇臂(9)、
连杆(36)等传动机构,使活塞(7)作往复运动。如图所示,当活塞向左移动时,右端的泵缸体积逐渐扩大,形成真空,液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里,缸体左侧由于活塞的压缩,使压水阀(5)顶开,液体经吐出管(11)排出。若活塞的运动方向返回向右时,则泵缸左侧吸入液体,泵缸右侧排出液体,这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止,吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固,活塞行程由泵盖(14)和泵体限止。
为了安装在墙上或其它基础上,泵体有三个螺栓孔。


S、SH型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体,不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下。

手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体,不适用于含有纤维或其它固体颗粒之液体,只需1~2人用手往复摇动摇手柄即可工作,可供工矿、企业、学校、车辆、船舶等单位使用。
