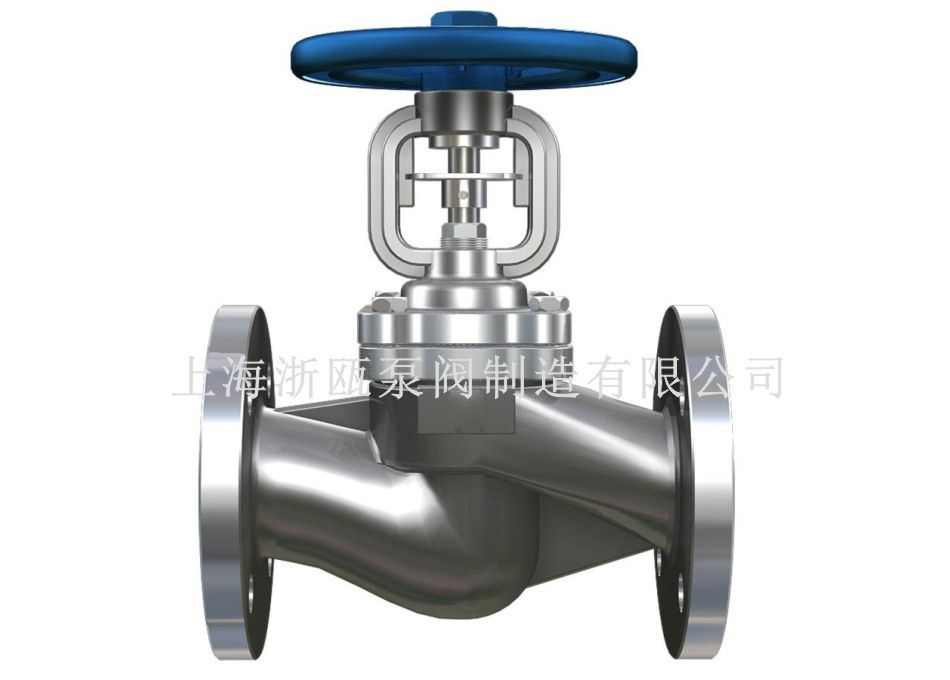

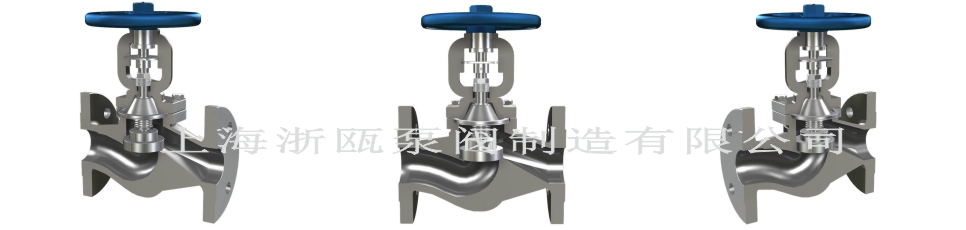

WJ41H波纹管截止阀

首页 > 产品中心 > 截止阀

产品概述:

波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、导热油等介质的管路上。适用于公称压力PN1.6~16MPa,工作温度-29~350℃的流体、高温导热油、液氨等介质。应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能好,应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。产品结构合理、密封好,双重的波纹管密封设计(波纹管+填料),保证阀杆的密封。没有流体损失,提高工厂设备安全。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用长。阀杆调质及表面氮化处理,有好的抗腐和抗摩擦性能;阀杆升降位置指示,直观。

结构特点:

(1)、产品结构合理、密封好、造型美;

(2)、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用长;

(3)、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;

(4)、双重密封,性能好;

(5)、阀杆升降位置指示直观;

(6)、零件材料,法兰和对焊尺寸可根据实际工况或用户要求合理选配,符合工程需要。

主要技术规范:

结构形式

BB-BG-OS&Y

驱动方式

手动

气动

设计标准

DIN3356

结构长度

DIN3202

连接法兰

DIN2543-2545

试验和检验

DIN3230

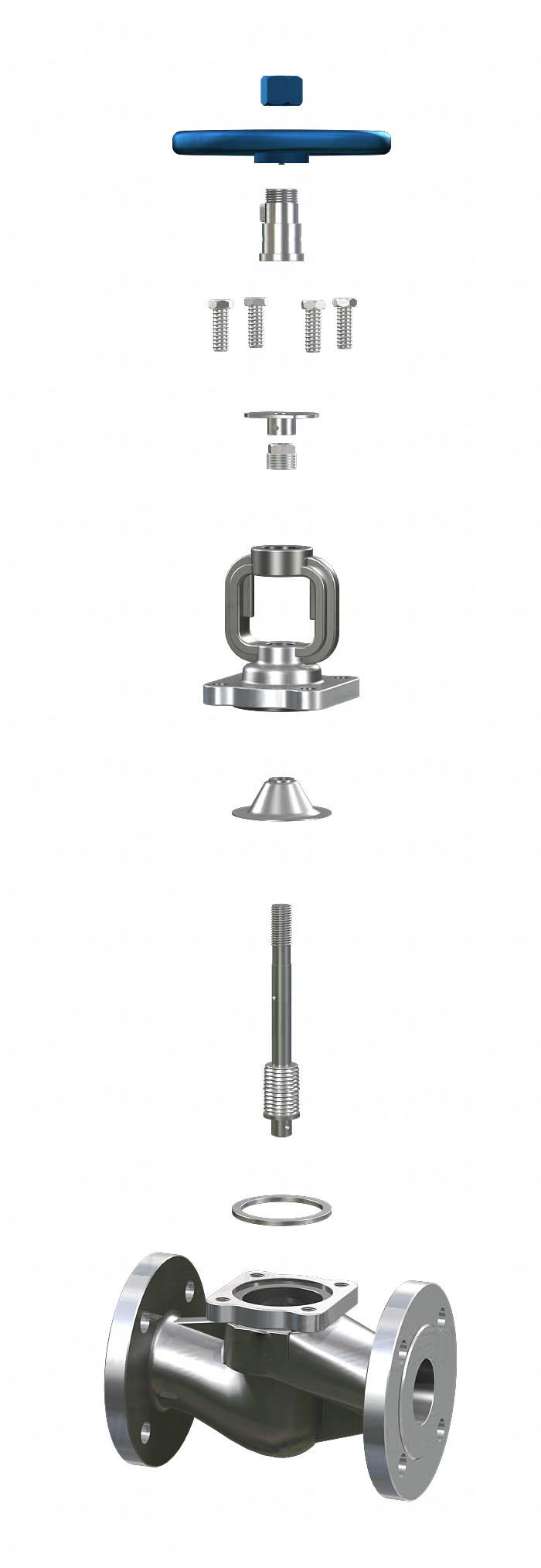

主要零部件材质:

序号NO.

名称

材质

1

阀体

WCB、F304、F316

2

阀瓣

2CR13、F304、F316

3

轴销

F304、F316

4

波纹管组件

F304、F316L

5

阀盖

WCB、F304、F316

6

填料

柔性石墨、PTFE

7

压套

25 F304、F316

8

定位片

25 F304、F316

9

阀杆螺母

铜合金ZQA19-4

10

手轮

碳钢

11

并帽

25#

12

油杯

黄铜

13

六角螺母

ASTMA193 2H、A193-8、A193-8M

14

双头螺栓

ASTMA193 B7、A193-B8、A193-B8M

15

垫片

柔性石墨+不锈钢

16

阀杆

2Cr13、F304、F316

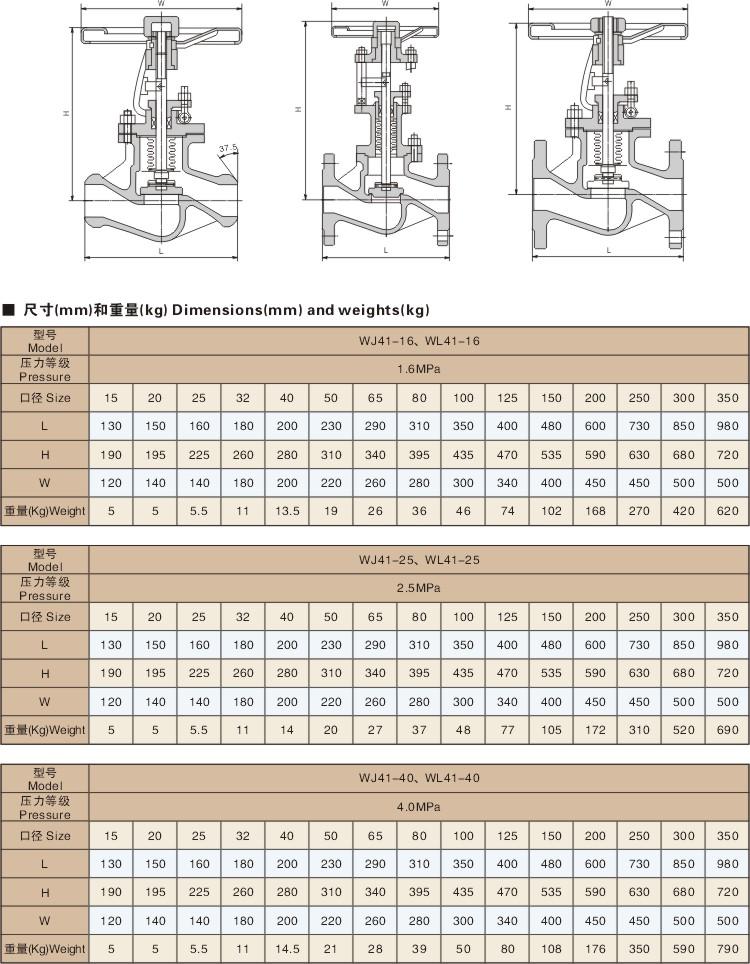

WJ41H波纹管截止阀尺寸:

应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能好,应用于乙二醇等工业流体。
