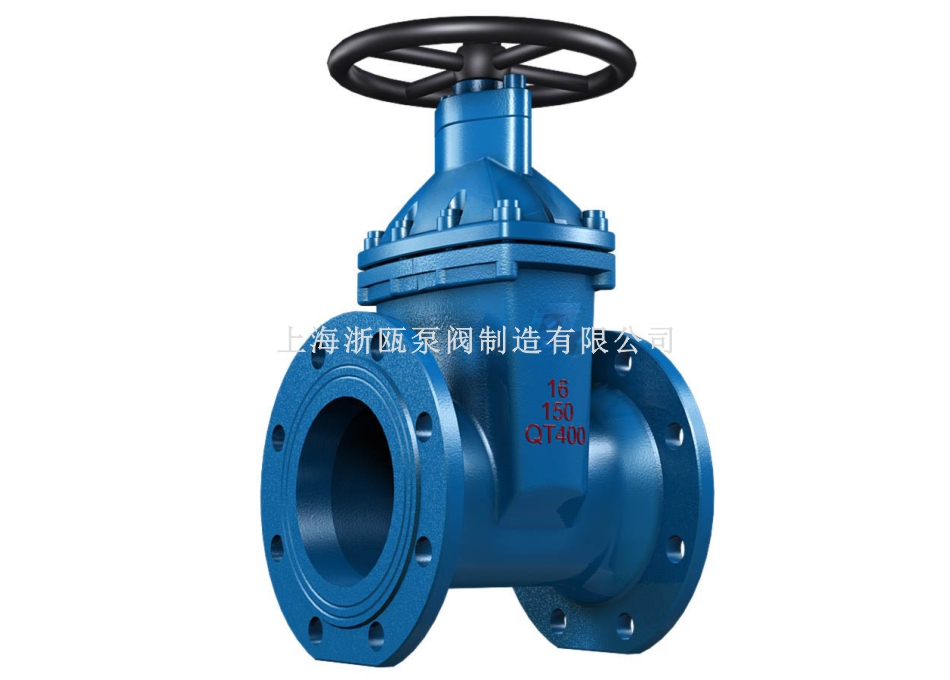

Z45X弹性座封闸阀

首页 > 产品中心 > 闸阀

Z45X弹性座封闸阀,利用闸板整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节器和截流装置使用。

【弹性座封闸阀的产品特点】:

1、整体包胶:闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封可靠性,寿命长。

2、外观好看:阀体采用整体烤漆,光滑细致。

3、平底阀座:地步采用与水管相同的平底式阀坐设计,不产生杂物淤积,密封更可靠。

4、耐腐蚀:内腔采用无毒环氧树脂涂装,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。

5、三“O”密封:阀杆采用三道O型环密封,磨擦阻力小,开关轻巧,不漏水。

【弹性座封闸阀主要技术参数】:

单位:mm

公称压力:1.0-1.6MPa

密封试验:1.1MPa、1.76MPa

公称通径:50-600mm

工作温度:0-80℃

适用介质:水、油、气等

法兰标准:GB/T 17241.6 GB/T9113

试验标准:GB/T13927 API 59

Z45X弹性座封闸阀主材质要:

NO

零件名称

材质

1

阀体

灰铸铁、球墨铸铁、铸钢

2

闸板

球墨铁铁外覆三元乙丙或丁腈橡胶

3

内六角螺栓

碳化处理

4

密封圈

丁腈橡胶、三元乙丙

5

阀盖

灰铸铁、球墨铸铁、铸钢

6

阀杆

不锈钢

7

“O”形密封圈

丁睛橡胶、三元乙丙

8

止推轴承

锡青钢

9

螺栓

不锈钢

10

压盖

球墨铸铁、铸钢

11

防尘罩

丁腈橡胶

12

手轮(传动帽)

铸铁

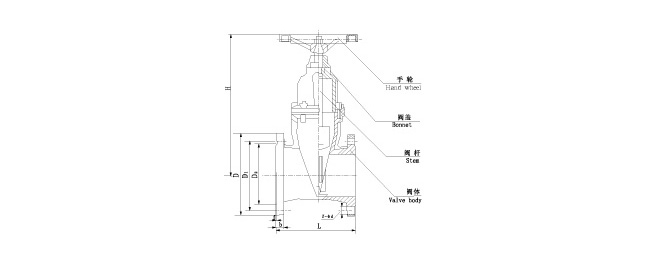

Z45X弹性座封闸阀性能参数:

公称通径(DN)

结构长度L

H

螺栓

10Kg

16Kg

参考重量kg

螺孔中心圆直径D

螺栓孔径

数量

螺纹规格

螺孔中心圆直径D

螺栓孔径

数量

螺纹规格

40

165

170

110

19

4

M16

110

19

4

M16

7

50

178

185

125

19

4

M16

125

19

4

M16

9

65

190

205

145

19

4

M16

145

19

4

M16

11

80

203

310

160

19

8

M16

160

19

8

M16

16

100

229

340

180

19

8

M16

180

19

8

M16

27

150

267

430

240

23

8

M20

240

23

8

M20

50

200

292

520

295

23

8

M20

295

23

12

M20

80

250

330

545

350

23

12

M20

355

28

12

M24

120

300

356

660

400

23

12

M20

410

28

12

M24

160

400

406

915

515

28

16

M24

525

31

16

M27

350

500

457

1110

620

28

20

M24

650

34

20

M30

585

可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节器和截流装置使用。
