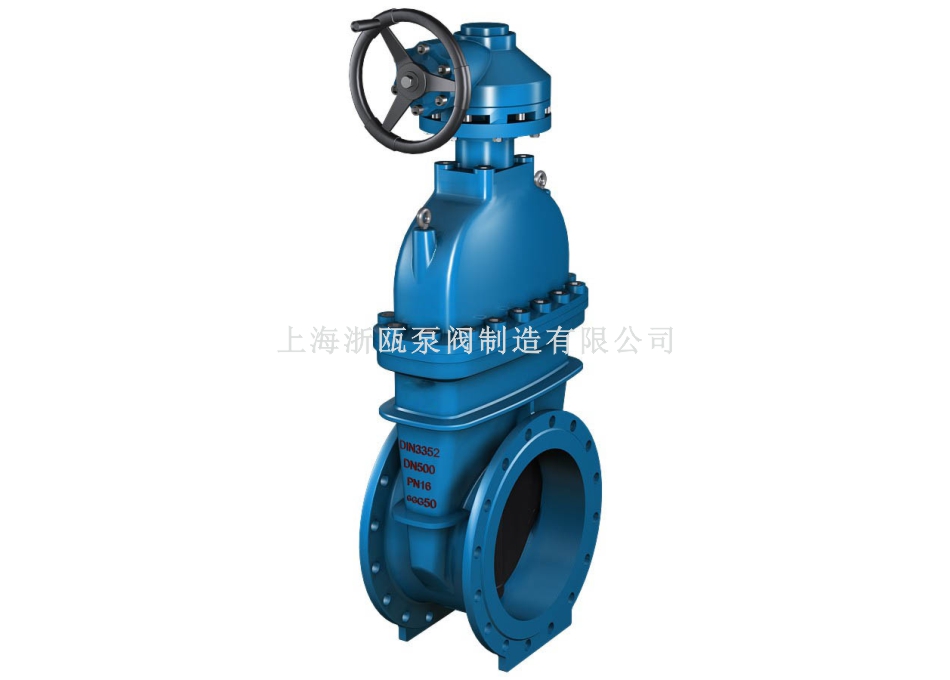

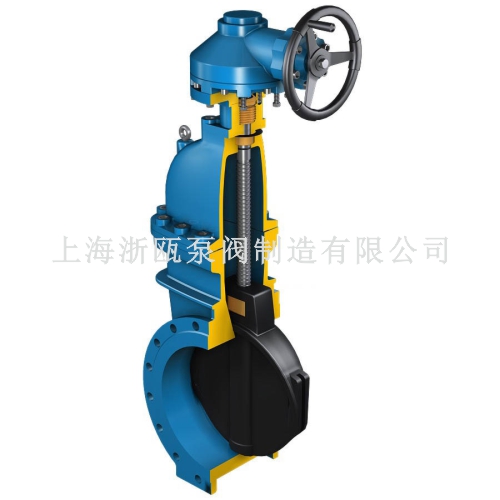

点击图片放大Z45暗杆弹性涡轮闸阀除具有弹性座封闸阀的优点之外,，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
主要技术参数
公称压力：1 0～2 5MPa
公称通径：50～400mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB／Tl7241.6 GB9113
试验标准：GBl3927 APl598

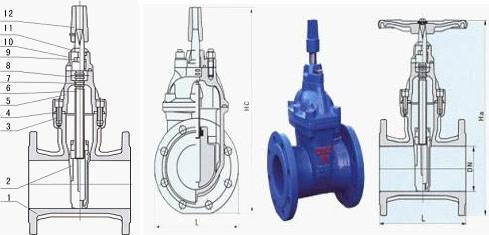

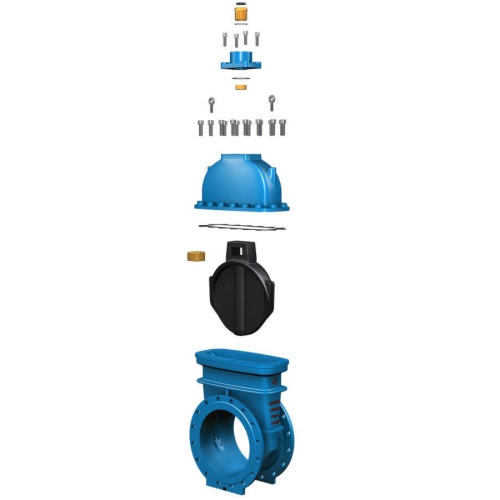

Z45暗杆弹性涡轮闸阀主要材料：
|
序 号 |
名 称 | 材 质 |
|---|---|---|
|
1 |
阀 体 |
灰铸铁、球墨铸、铁铸钢 |
|
2 |
闸 板 |
球墨铸铁外三元乙丙或丁腈橡胶 |
|
3 |
内六角螺栓 |
碳化处理 |
|
4 |
密 封 圈 |
丁腈橡胶 |
|
5 |
阀 盖 |
灰铸铁、球墨铸铁、铸钢 |
|
6 |
阀 杆 |
不锈钢 |
|
7 |
“0”形密封圈 |
丁腊橡胶 |
|
8 |
止推轴承 |
锡青铜 |
|
9 |
螺 栓 |
不锈钢 |
|
10 |
压 盖 |
球墨铸铁、铸钢 |
|
11 |
防尘罩 |
丁腈橡胶 |
|
12 |
手轮(传动帽) |
铸 铁 |
Z45 暗杆弹性涡轮闸阀性能参数：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
| Ha |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
| He |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
