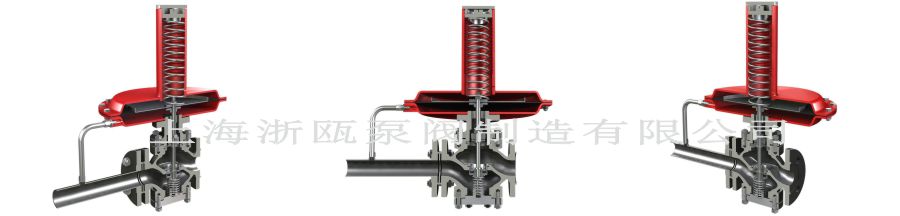

ZZCP/N 自力式压差调节阀

自力式压差调节阀安装在中压锅炉给水管道或高加疏水管道上，供调节给水流量用。适用水温≤100℃，适用介质为油品。

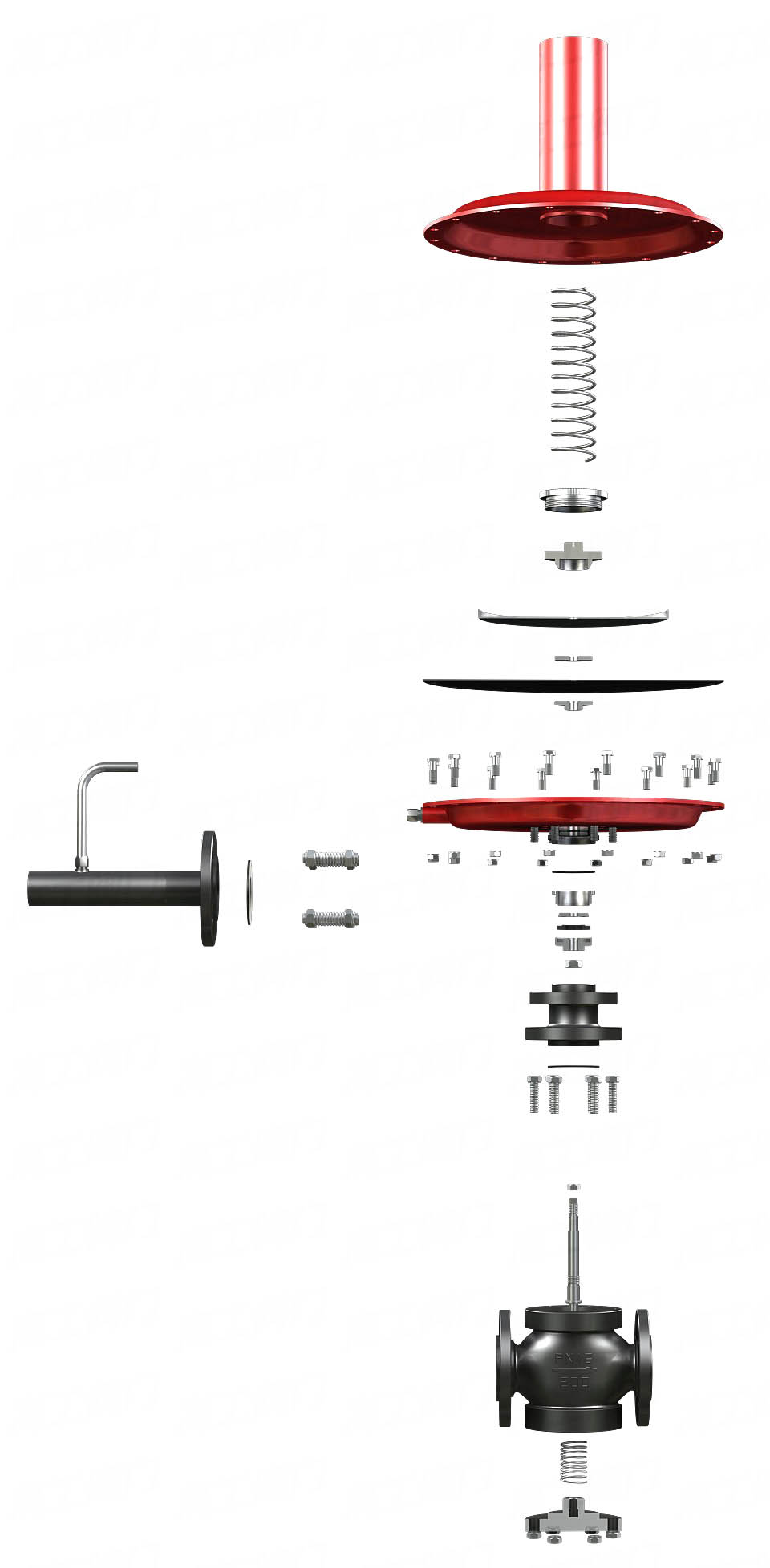

结构特点

1.阀体主要由阀体、阀盖、阀瓣、套筒、阀杆组成。

2.阀门为套筒柱塞式结构，上下阀座，阀门流量是靠阀瓣在套筒中做垂直移动时，改变套筒的流通面积来进行调节。

3.阀杆、阀瓣由销连成一体。

4.阀门的开、关由电动执行器来控制。

ZZCP自力式压差调节阀性能参数：

公称通径 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数 (Kv)	3.2	5	8	12.5	20	32	50	80	125	190	280	420	500
公称压力 (Mpa)	1.6 、 4.0
压力设定值范围 (kpa)	5～25 、 10～60 、 20～100 、 50～150 、 100～250 、 200～250 、 450～100
压力平衡件	波纹管									套筒
最大允许压差△ P(Mpa)	2.5						2		1.6		1.5	1
介质温度 ( ℃ )	气体≤ 80; 液体≤ 140; 加隔离罐≤ 200
固定流量特性	快开 ( 特性与国外相同 )
法兰连接形式	PN1.6Mpa 按 GB9113.1-2000 平面、突面整体钢制管法兰 , 阀体突面 PN4.0Mpa 按 GB9113.2-2000 凹凸面整体钢制管法兰 , 阀体凹面
执行机构信号接口	M12*1.5

ZZCP/N自力式压差调节阀安装在中压锅炉给水管道或高加疏水管道上，供调节给水流量用。适用水温≤100℃，适用介质为油品。
