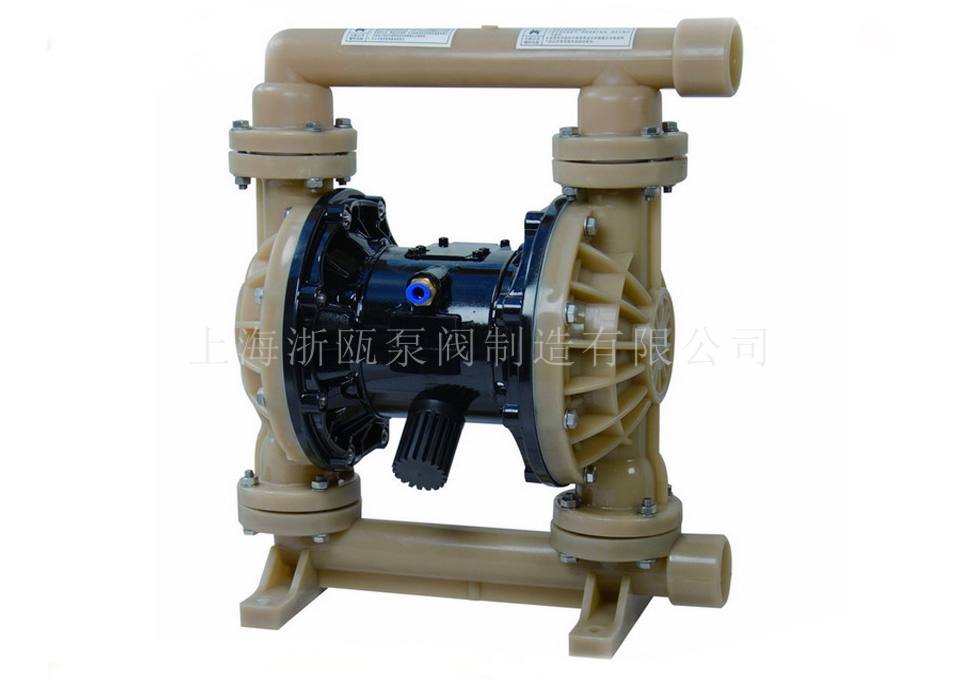

QBK氟塑料气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

1.气动隔膜泵口径选择：分为￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")、￠125mm(5")。
2.气动隔膜泵泵体材质选择：分为铝合金、铸铁、不锈钢（201 304 316 316L）、工程塑料、氟塑料、铸铁衬氟、铸铁衬胶

3.气动隔膜泵膜片材质选择：分别采用聚醚弹性体橡胶、丁晴橡胶、氯丁橡胶、三元乙丙橡胶、氟橡胶、聚氨酯、聚四氟乙烯、进口膜片。以满足不同用户的需要。该泵自投产以来，已被国内石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质。

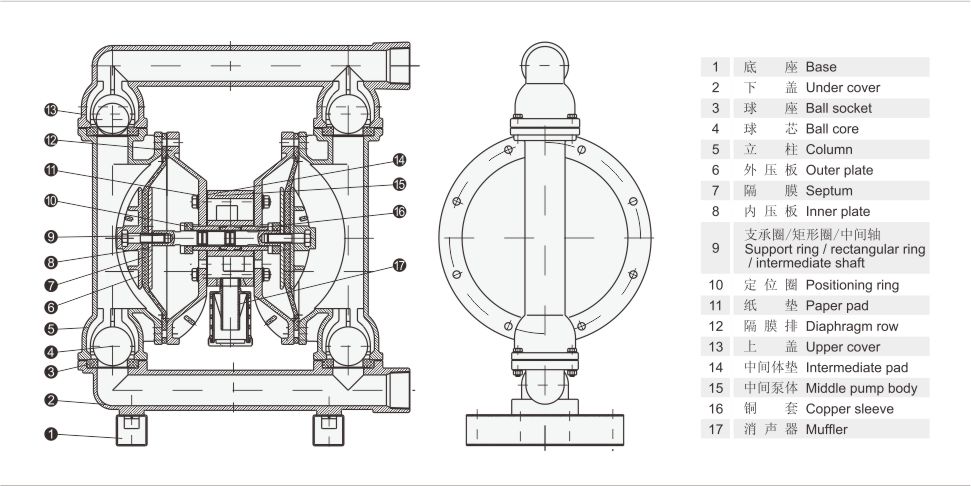

QBK气动隔膜泵结构图：

QBK气动隔膜泵膜片材质表：

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

QBK气动隔膜泵安装方式：

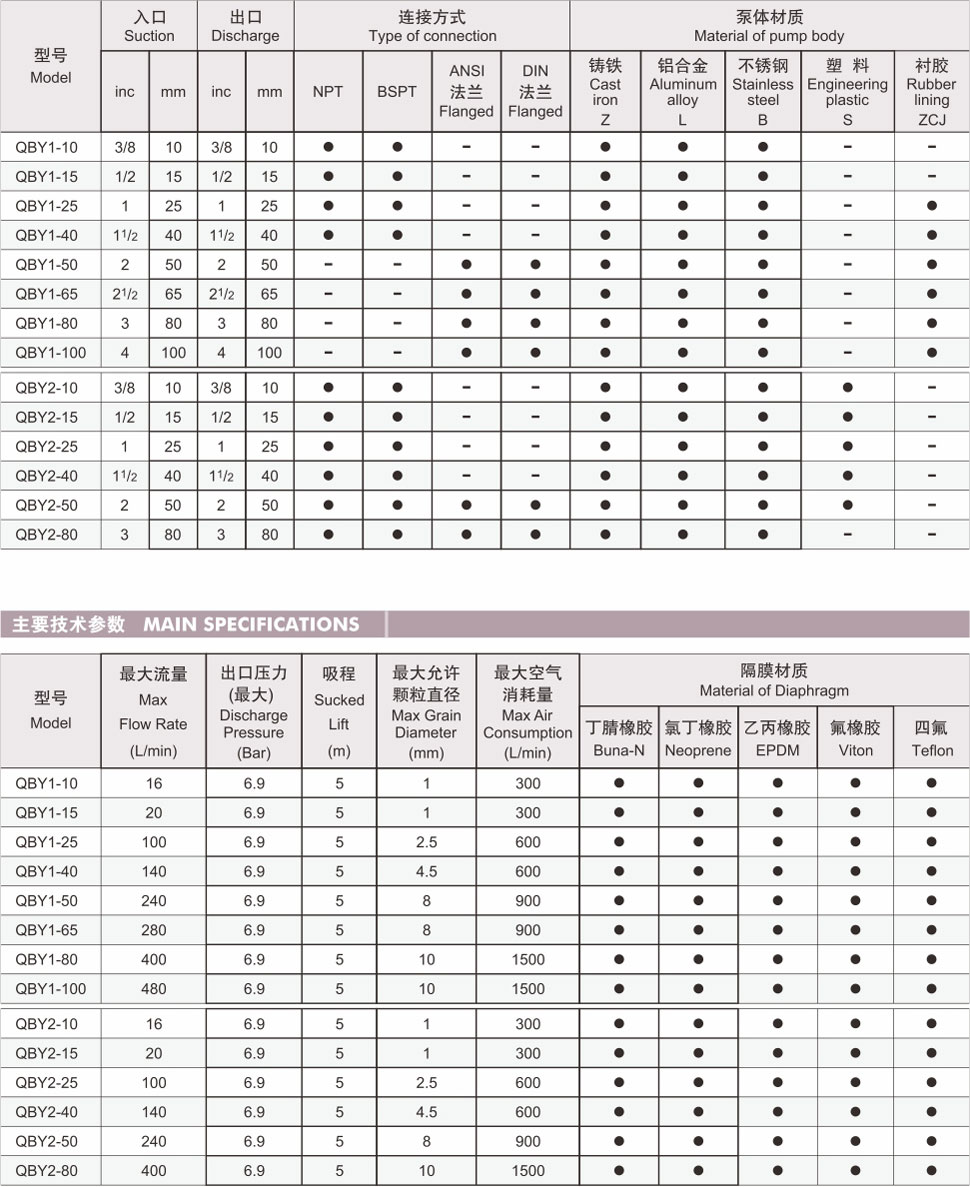

QBY性能参数：
气动隔膜泵型号：QBY-10、QBY-15、QBY-25、QBY-40、QBY-50、QBY-65、QBY-80、QBY-100、QBY-125

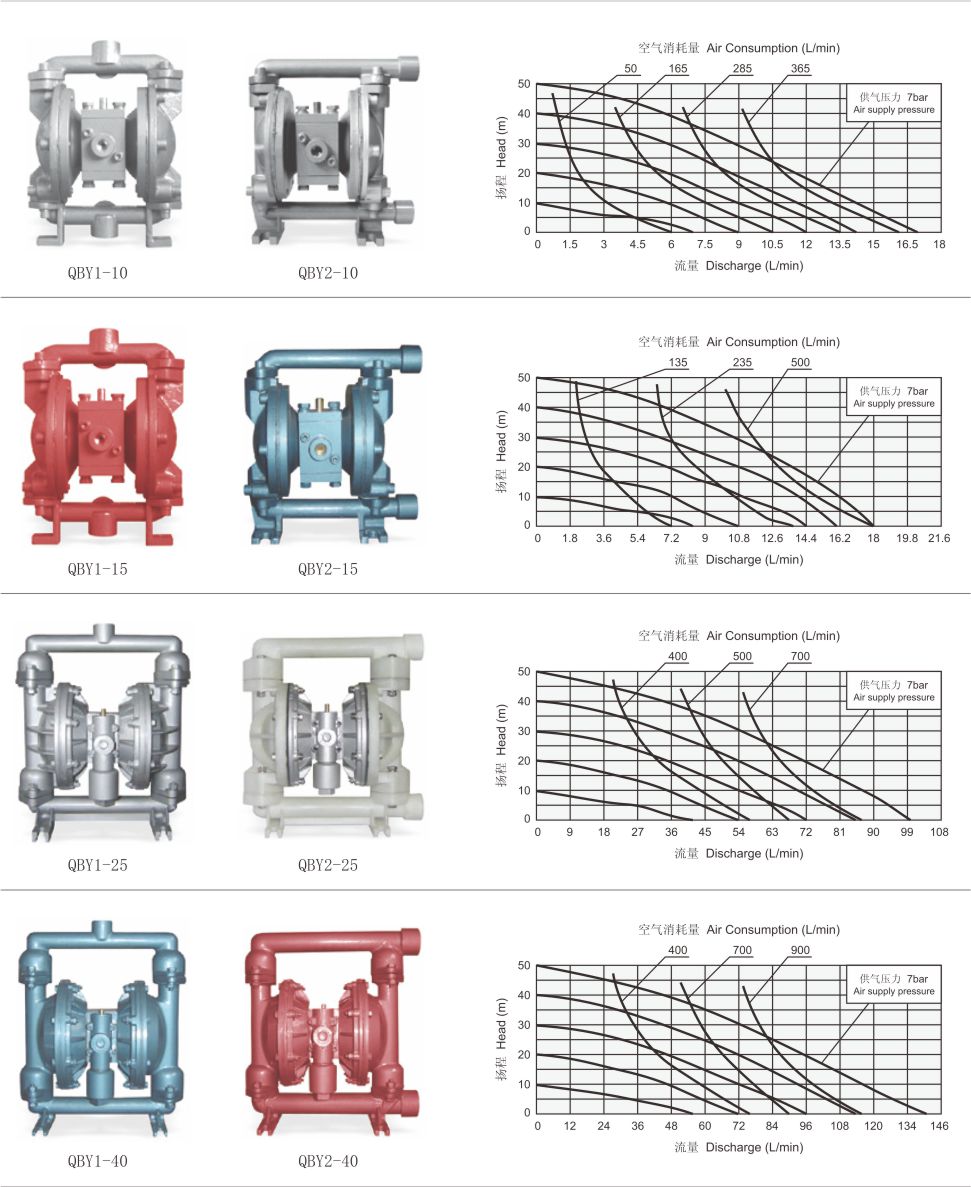

QBY气动隔膜泵性能曲线图：

隔膜泵主要用途

1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后，用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。 ．
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖密。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体可耐150℃。
16.作为各种固液分离设备的前级送压装置

气动隔膜泵应用实例
油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。
临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。
油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。
瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。
陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。
下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。
污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。
液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。
此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。
