侧装偏心半球阀概述

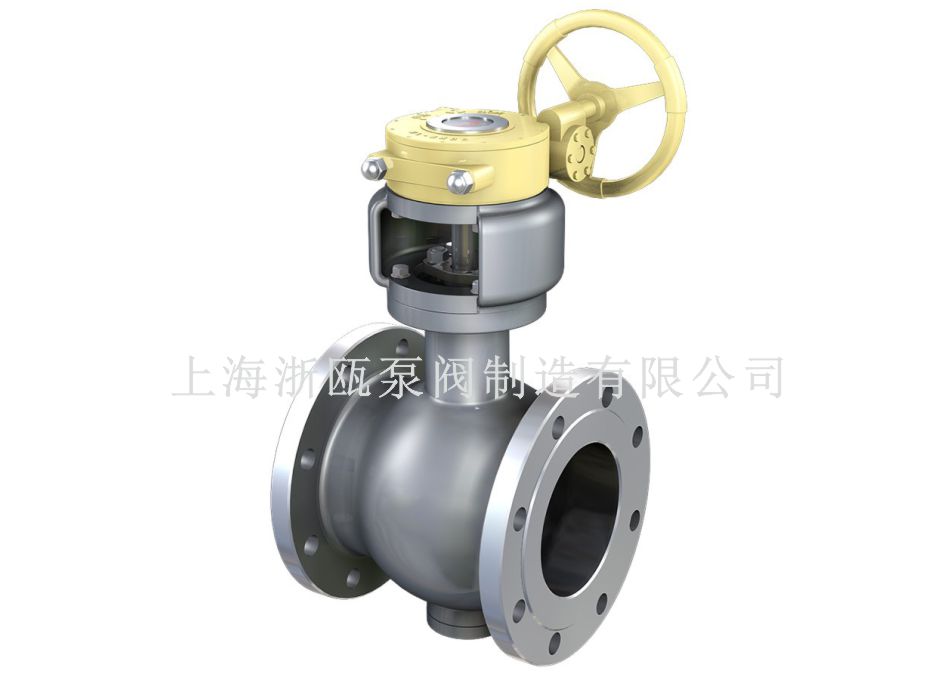

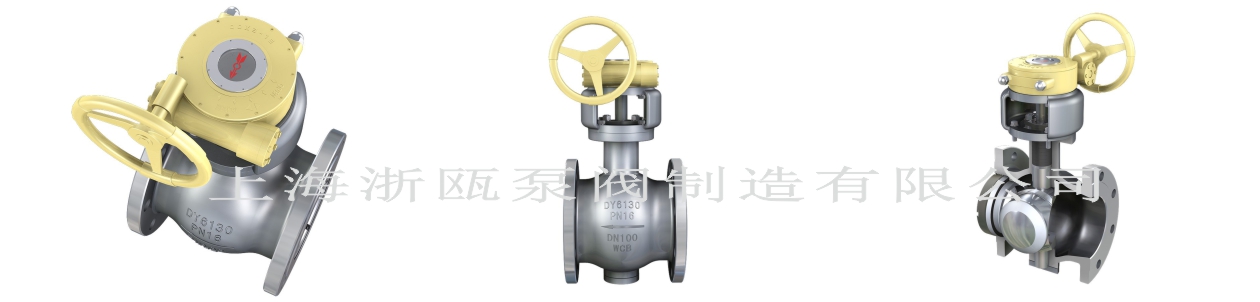

侧装偏心半球阀
结构设计类似三偏心硬密封蝶阀,此球阀具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。具有启闭无磨擦, 密封面可实现自清洁,使用寿命长的特点,此外,调整或更换密封副,阀门可继续使用,避免了现行众多阀门密封失效整台报废的弊端,节省成本。

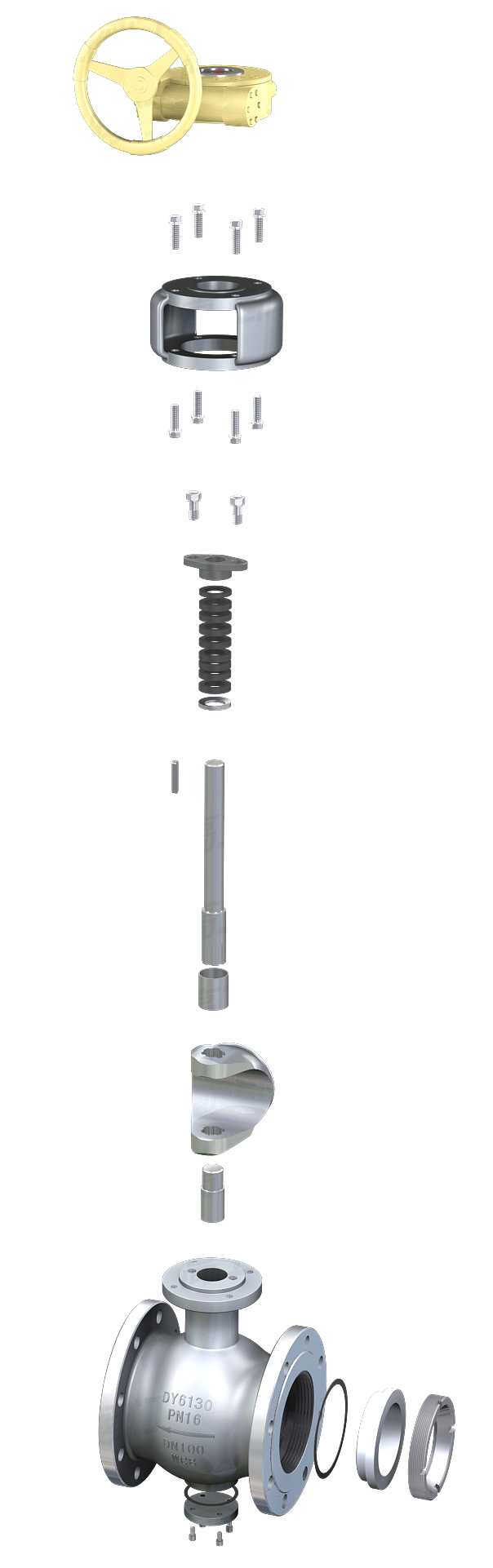

结构特点
阀座设外台阶与阀体内台阶相配合,防止 了球体与阀座发生卡阻或脱离现象;
利用偏心阀体、偏心球体和阀座、阀杆作放置无运动时,在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好密封的目的,所以偏心半球阀密封性能安全可靠;阀门启闭时,球体与阀座完全脱开。消除了密封件的磨损,克服了传统球阀阀座与球体密封面始终磨损的问题
非金属弹性材料被嵌于金属座中,阀座金属密封面收到良好的保护;
全开时流通能力大、压力损失小,且介质不会沉积在阀体中内;
使用寿命长,密封副耐磨,且有补偿量,阀座可调整或更换。
工作原理
执行器(或扳手)带动阀杆迫使关闭件球体绕中心A转动,球体自B点移至C点,此时相对阀门中心点O,从B到C的轨迹为一凸轮状偏心,右旋进入阀座是阀门关闭保持优良密封,该产品按凸轮原理设计,阀门关闭件从开启到关闭过程中,作用在阀座上的力逐渐增加,即关闭件表面与阀座由完全脱离至接触,并逐渐增大密封比压,直至完全密封,反之为开。见下图:
适用范围
半球阀产品按用途分为:通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。
主要设计参数
公称通径:DN50-1000 公称压力:PN1.0-10.0Mpa
材质
阀体:WCB CF8 CF8M ZG1Cr18Ni9Ti
球体:硬密封:ZG1Cr18Ni9Ti 软密封:CF8/CF8M
阀座:硬密封:2Cr13、1Cr18Ni9Ti 软密封:PTFE PPL
工作温度:硬密封:-40~425℃,软密封:-28~250℃
采用的主要标准
设计制造按 API6D GB/T12237-1989;
试验和检验按 AP1598 JB/T9092-1999;
法兰尺寸 GB/T9113-2000 JB/T79-1994 HG20592-1997;
结构长度按 KYV-2000
实验压力 单位:MPa
公称压力 |
常温最大工作压力 | 壳体实验压力 | 气密封试验压力 | 高压密封实验压力 |
---|---|---|---|---|
1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
6.4 |
6.4 |
9.6 |
0.6 |
7.1 |
Class150 |
2.0 |
3.0 |
0.6 |
2.2 |
Class300 |
5.0 |
7.5 |
0.6 |
5.5 |
主要零件材料
|
GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12MoTi | ZG15Cr1Mo1v | |||
---|---|---|---|---|---|---|---|---|
ASTM | WCB | CF8 | CF8M | WC9 | ||||
球体 |
GB |
ZG2Cr13 |
ZG1Cr18Ni9Ti/ |
ZG0Cr18Ni12MoTi |
ZG15Cr1Mo1v |
|||
ASTM |
CA15 |
CF8+HF |
CF8+HF |
WC9+HF |
||||
阀杆 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12MoTi |
25Cr2Mo2v |
|||
ASTM |
420 |
304 |
316 |
F22a |
||||
阀座 |
GB |
PTFE |
2Cr13 |
PTFE |
1Cr18Ni9Ti |
PTFE |
0Cr18Ni12MoTi |
D517 |
ASTM |
PTFE |
420 |
PTFE |
304 |
PTFE |
316 |
HF |
|
填料 |
GB |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
ASTM |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
螺栓 |
GB |
25 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1v |
|||
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
A193 B16 |
||||
螺母 |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|||
ASTM |
A194 2H |
A194-8 |
A194-8 |
A194-4 |
侧装偏心半球阀主要外形和连接尺寸:
公称压力PN | 公称通径DN | 尺寸(mm)Dimensions | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | D | K | d | Y | b | Z-Φdo | Ws | Hs | Hw | Hd | ||
1.6MPa | 50 | 124 | 165 | 125 | 100 | - | 16 | 4-Φ18 | 230 | 164 | 260 | 310 |
65 | 145 | 185 | 145 | 120 | - | 18 | 4-Φ18 | 250 | 180 | 275 | 330 | |
80 | 165 | 200 | 160 | 135 | - | 20 | 8-Φ18 | 300 | 200 | 300 | 360 | |
100 | 194 | 220 | 180 | 155 | - | 20 | 8-Φ18 | 320 | 235 | 335 | 390 | |
125 | 210 | 250 | 210 | 185 | - | 22 | 8-Φ18 | 400 | 260 | 335 | 405 | |
150 | 229 | 285 | 240 | 210 | - | 24 | 8-Φ23 | 500 | 280 | 375 | 440 | |
200 | 243 | 340 | 295 | 265 | - | 26 | 12-Φ23 | 800 | 320 | 410 | 470 | |
250 | 297 | 405 | 355 | 320 | - | 30 | 12-Φ25 | 100 | 355 | 485 | 550 | |
300 | 338 | 460 | 410 | 375 | - | 30 | 12-Φ25 | 1200 | 400 | 530 | 595 | |
350 | 400 | 520 | 470 | 435 | - | 34 | 16-Φ25 | - | - | 580 | 650 | |
400 | 400 | 580 | 525 | 485 | - | 36 | 16-Φ30 | - | - | 650 | 730 | |
450 | 502 | 640 | 585 | 545 | - | 40 | 20-Φ30 | - | - | 710 | 790 | |
500 | 533 | 715 | 650 | 608 | - | 44 | 20-Φ34 | - | - | 760 | 840 | |
600 | 686 | 840 | 770 | 718 | - | 48 | 20-Φ41 | - | - | 870 | 960 | |
700 | 762 | 910 | 840 | 788 | - | 50 | 24-Φ41 | - | - | 910 | 1080 | |
800 | 864 | 1025 | 950 | 898 | - | 52 | 24-Φ41 | - | - | 935 | 1125 | |
900 | 914 | 1125 | 1050 | 998 | - | 54 | 28-Φ41 | - | - | 995 | 1255 | |
1000 | 1255 | 1170 | 1110 | - | 56 | 28-Φ48 | - | - | 1080 | 1385 | ||
1200 | 1485 | 1390 | 1325 | - | 58 | 32-Φ54 | - | - | 1175 | 1490 | ||
1400 | 1685 | 1590 | 1525 | - | 60 | 36-Φ54 | - | - | 1280 | 1565 |
在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。
壳体材料 | 阀座材料 | 适作温度 | 适用介质 |
---|---|---|---|
碳钢C型 | PTFE+不锈钢 | ≤150℃ | 水、蒸汽、油品等 |
不锈钢 stainless steel |
≤250℃ | ||
铬镍钛钢P型 | PTFE+不锈钢 | ≤150℃ | 硝酸类 |
不锈钢 | ≤200℃ | ||
铬镍钼钛钢P型 | PTFE+不锈钢 | ≤150℃ | 醋酸类 |
不锈钢 stainless steel |
≤200℃ | ||
铬镍钼钛钢I型 | 本体+硬质合金 | ≤550℃ | 蒸汽、冶炼、能源 |
