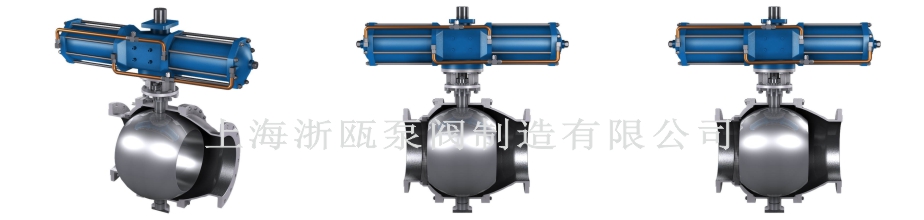

点击图片放大【气动卸灰球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
气动卸灰球阀概述：
气动卸灰球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品和食品；在水电、火电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金系统中得以应用，是一种与建设、机械产品。球阀密闭在管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个点。

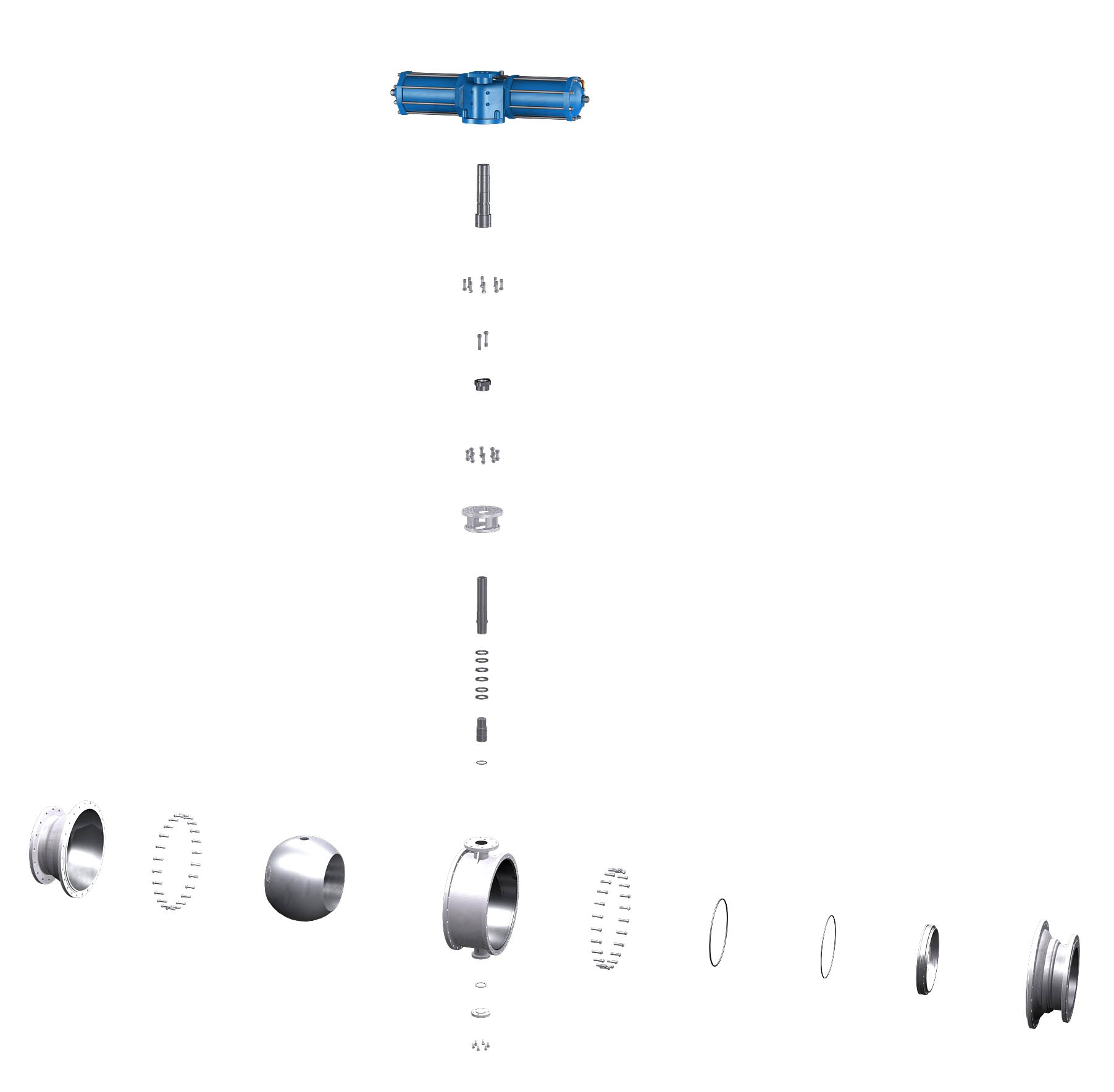

主要零件材料及性能：
| 公称通径DN（mm） | 50-1200 | |||||
| 公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | |||
|
公称压力 PS(MPa) |
强度试验 | 2.4 | 3.8 | 6.0 | ||
| 密封试验 | 1.8 | 2.8 | 4.4 | |||
| 材料\材料代号 | C | P | R | |||
| 主 要零 件 | 阀 体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 球 体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增强聚四氟乙烯 对位聚苯 硬质合金 | |||||
| 填 料 | 聚四氟乙烯 柔性石墨 | |||||
|
适 用 工 况 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃ - 300℃ | |||||
| 执行器 | 型 号 | AW/DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||
| 气源压力 | 0.4-0.7MPa | |||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
| GB12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
气动卸灰球阀主要外形连接尺寸:
|
DN |
D |
D1 |
D2 |
n-do |
b |
f |
L |
L2 |
L1 |
H |
H1 |
重量 （KG） |
|
100 |
215 |
180 |
155 |
8-18 |
20 |
3 |
280 |
470 |
115 |
585 |
175 |
310 |
|
150 |
280 |
240 |
210 |
8-22 |
24 |
3 |
500 |
470 |
115 |
720 |
220 |
420 |
|
200 |
335 |
295 |
265 |
12-22 |
26 |
3 |
500 |
470 |
115 |
801 |
255 |
510 |
|
250 |
405 |
335 |
320 |
12-26 |
30 |
3 |
600 |
610 |
165 |
870 |
320 |
595 |
|
300 |
460 |
410 |
375 |
12-26 |
30 |
4 |
700 |
610 |
165 |
1120 |
360 |
710 |
|
350 |
520 |
470 |
435 |
16-26 |
34 |
4 |
800 |
690 |
180 |
1225 |
400 |
820 |
|
400 |
580 |
525 |
485 |
16-30 |
36 |
4 |
900 |
1100 |
520 |
1260 |
450 |
940 |
|
450 |
595 |
590 |
520 |
16-30 |
40 |
5 |
900 |
1200 |
600 |
1340 |
475 |
980 |
|
500 |
645 |
600 |
568 |
20-30 |
46 |
5 |
1000 |
1378 |
780 |
1470 |
515 |
1100 |
|
600 |
755 |
705 |
670 |
20-30 |
54 |
5 |
1078 |
1450 |
870 |
1560 |
595 |
1300 |
『气动卸灰球阀』适用于轻重工业及楼宇管道。【球阀】可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
