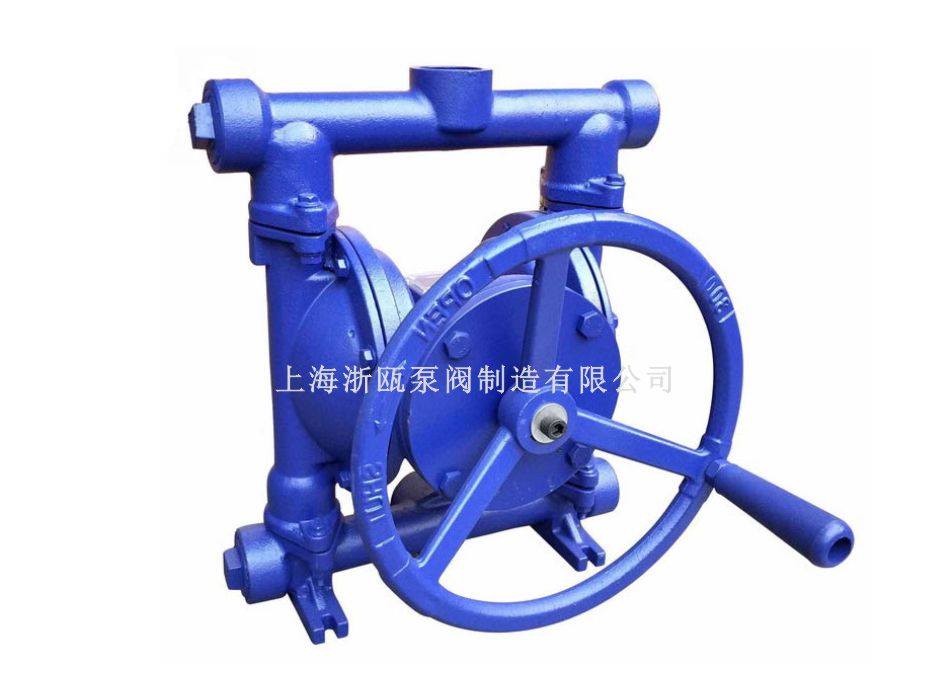

点击图片放大隔爆型手动隔膜泵 防腐手摇隔膜抽吸泵 油库手摇隔膜泵

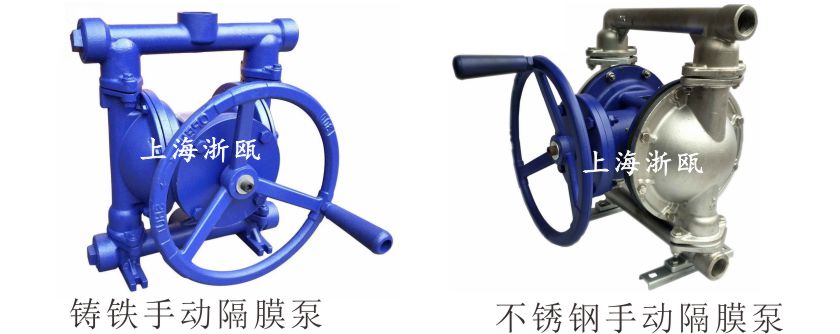

手动隔膜泵 手动隔膜抽吸泵 铸铁手动隔离泵 丁青手动隔膜泵原理
手动隔膜泵用于低扬程、小流量的提水作业，由泵体、进出水管、进出水阀门、隔膜和推拉杆等组成。泵体可由一个或两个泵腔组成。具有两个泵腔的隔膜泵，其隔膜设置在泵体的中央，或两个隔膜分别装在分隔的两个泵腔外侧。工作时由人用手操纵与隔膜相连的手轮，推动隔膜作压进和张开的往复运动，使两个泵腔的容积交替扩大和缩小。当泵腔扩大时，压力减小，进水阀开启出水阀关闭，水从进水管流入泵腔；当泵腔缩小时，压力加大，进水阀关闭，出水阀开启，泵腔内的水从排水管流出，两个泵腔交替吸水和排水，每小时可提水0～20吨。
手动隔膜泵 手动隔膜抽吸泵 铸铁手动隔离泵 丁青手动隔膜泵特点
1、不必用电，在易燃、易爆场所使用安全可靠；
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过手摇速度实现无级调节；
4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不需灌引水，吸程2m，扬程20m，出□压力≥2kgf/cm2；
6、使用方便、工作可靠、开停只需简单地摇动和停止摇动手轮，即使由于意外惰况而长时间无介质运行或突然停机，泵也不会因此而损环；
7、结构简单、易损件少，该泵结构简单，安装、方便,泵输送的介质不会接触到联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件单损而便性能逐步下降；
隔爆型手动隔膜泵性能参数：
|
型 号 |
流量 |
吸程 |
扬程 |
最大允许颗粒直径 |
出口压力 |
材质 |
|||
|
m3/h |
m |
m |
mm |
MPa |
铸铁 |
铝合金 |
不锈钢 |
塑料 |
|
|
YKS-10 |
0.5 |
0-2 |
0-30 |
1 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-15 |
0.75 |
0-2 |
0-30 |
1 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-25 |
3.5 |
0-2 |
0-30 |
2.5 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-40 |
4.5 |
0-2 |
0-30 |
4.5 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-50 |
6.5 |
0-2 |
0-30 |
8 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-65 |
8 |
0-2 |
0-30 |
8 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-80 |
16 |
0-2 |
0-30 |
10 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-100 |
20 |
0-2 |
0-30 |
10 |
0.3 |
80 |
80 |
150 |
80 |
新型手动隔膜泵 铸铁手动隔膜泵 隔膜手摇泵 船舶手摇隔膜泵用途
1、手动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2、手动油漆泵吸油漆、树胶、颜料。
3、泵吸粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、气动浓浆泵吸油井钻好后，用泵吸沉积物及灌浆。
6、手动涂料泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、泵吸啤酒花及发酵粉稀浆、糖浆、糖蜜。
12、耐腐蚀气动隔膜泵吸各种强酸、强碱、强腐蚀液体。
