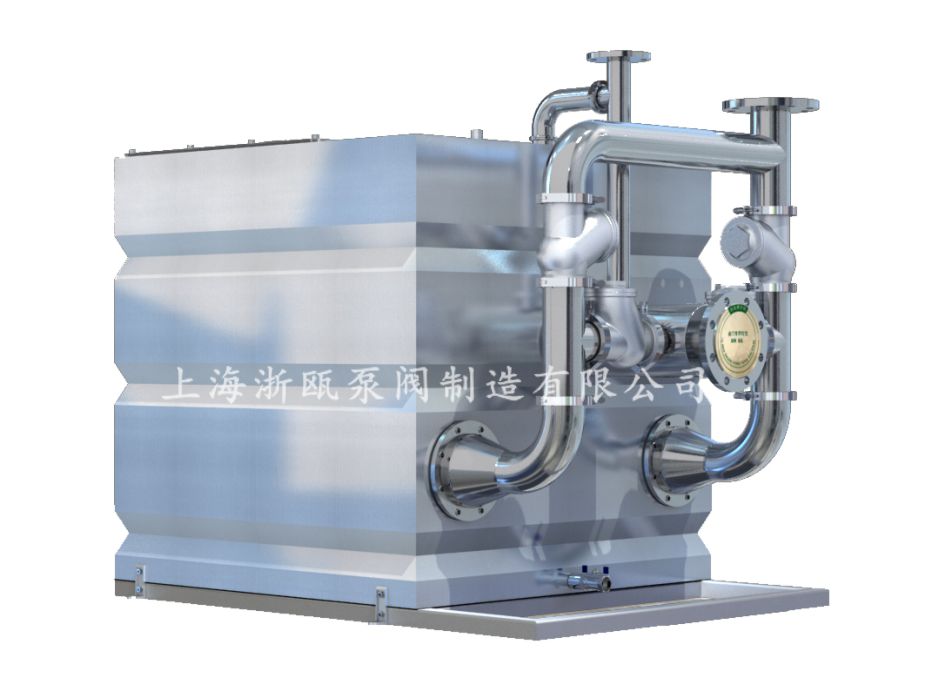

点击图片放大产品概述：

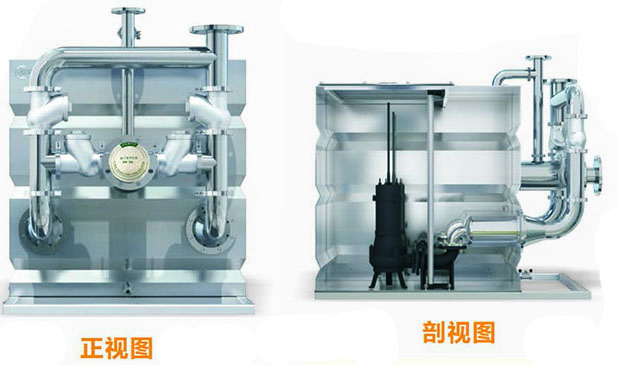

WT-A外置污水提升设备装置是一个高度集成的污水排放系统。由污水泵、集水箱、管道、阀门、液位计和电气控制装置组成。它是通过集水箱收集低于下水道液位的或远离市政排污管网的污水管和卫生设施排放的废污水，并将其提升和泵送至城市排污系统中箱体上有多种接口选择，垂直接口、水平接口，连接水泵、污水进水管、通风管及并联集水箱。
随着社会的繁荣发展，各种地下建筑物的建设也日益增多，然而与之相配套的污水提升设施却显得相对滞后，目前普遍采用地下开挖污水池的传统做法，异味外溢、蚊蝇细菌滋生等问题是不可避免的，与国家倡导建设环保型社会极不相称。WT-A管外置型不锈钢污水提升设备采用管路外置式结构设计，密闭式箱体及管路选用具备抗外力性能较好的SUS304不锈钢材质，全流道进、出水管路加装有不锈钢快装式球形止回阀，杜绝回流，卡阻现象，配置国际品牌排污泵，PLC智能控制系统可实现设备交替工作，是一款节能坏保的一体化污水提升设备。
产品特点：
1、采用卧式固液分、反冲装置，免结护、免清掏；
2、设计采用密闭式箱式一体化结构，箱体自带检修 口，节约空间，无异味、超静昔，选用SUS304不锈钢材 质，稳定定耐用；
3、水录，选配国际品牌无堵塞叶轮，双泵可自动交替运行，互为备用，杂质粉碎化处理，无堵塞，节能；
4、液位检测器，采用316不锈钢电极控制水泵的启、停，反应灵敏，防腐耐用；
5、全流逋设计，进、出水管路加装有不锈钢快装式球形止回阀，杜绝回流、卡阻现象；
6、智能化控制系统，PLC智能控制系统，可远程监控，兼颊手动、自动功能，具有缺相、过载、水泵防锈磁等保护功能，确保无溢流。
安装条件：
1、环境溫度：介质溫度不超过40°C ,即时溫度不高于60°C ;
2、相对湿度：0°（不结冰）-40°C相对湿度20%-90%且工作环境中无腐蚀性和易燃易爆液体；
3、供电电源：电源频率为50±５HZ,电压默认为三相交流380V±10%,带"D"为220V两相交流电压；
4、海拔高度：正常工况1000m以下，调节控制元件可实现其他工况要求；
5、安装环境：安装地点无导电或易燃粉尘，无腐蚀金属及破坏绝缘的气体或其他介质。
故障排除：
|
序号 |
故障内容 |
故障分析 |
解决方法 |
|
1 |
跳闸、跳空开 |
电机负载大，严重过流 |
关出水阀门，增加阻力 |
|
线路破损，造成短路 |
检查线路 |
||
|
电机短路 |
更换电机 |
||
|
2 |
电机噪音大 |
轴承缺油 |
加黄油 |
|
超负载运行 |
关小出水阀门，增加阻力 |
||
|
电机反转 |
调整电机线 |
||
|
3 |
电机运转，不出水 |
电机反转 |
调整电机线 |
|
水泵堵塞 |
清理水泵 |
||
|
止回阀打不开 |
检修止回阀 |
||
|
4 |
电机运转，水箱内翻水花，但不出水 |
止回阀封闭不严 |
更换止回阀 |
|
水泵与分离器连接漏水 |
紧固连接位 |
||
|
分离器密封不严 |
检查分离器，更换密封垫 |
||
|
5 |
手动、自动都发无法启动 |
控制柜短路 |
检查，并修复 |
|
零线断开 |
检查零线 |
||
|
保险丝保护 |
检查输出线路是否短路 |
||
|
故障保护 |
水泵过载，关出水阀门 |
||
|
进线缺相 |
检查电源进线 |
WT-A管外置不锈钢污水提升设备：
|
序号 |
设备型号 |
设备排污量 |
扬程 |
单泵功率 |
有效容积 |
|
|
M3/h |
L/s |
M |
kw |
L |
||
|
1 |
WT-A/10-18-1.5 |
10 |
2.8 |
18 |
1.5 |
1100 |
|
2 |
WT-A/10-25-2.2 |
10 |
2.8 |
25 |
2.2 |
1100 |
|
3 |
WT-A/10-33-3.0 |
10 |
2.8 |
33 |
3 |
1100 |
|
4 |
WT-A/15-16-1.5 |
15 |
4.2 |
16 |
1.5 |
1100 |
|
5 |
WT-A/15-22-2.2 |
15 |
4.2 |
22 |
2.2 |
1100 |
|
6 |
WT-A/15-30-3.0 |
15 |
4.2 |
30 |
3 |
1100 |
|
7 |
WT-A/20-10-1.5 |
20 |
5.6 |
10 |
1.5 |
1100 |
|
8 |
WT-A/20-16-2.2 |
20 |
5.6 |
16 |
2.2 |
1100 |
|
9 |
WT-A/20-20-3.0 |
20 |
5.6 |
20 |
3 |
1100 |
|
10 |
WT-A/20-28-4.0 |
20 |
5.6 |
28 |
4 |
1100 |
|
11 |
WT-A/20-35-5.5 |
20 |
5.6 |
35 |
5.5 |
1100 |
|
12 |
WT-A/30-10-2.2 |
30 |
8.3 |
10 |
2.2 |
1100 |
|
13 |
WT-A/30-15-3.0 |
30 |
8.3 |
15 |
3 |
1100 |
|
14 |
WT-A/30-22-4.0 |
30 |
8.3 |
22 |
4 |
1100 |
|
15 |
WT-A/30-30-5.5 |
30 |
8.3 |
30 |
5.5 |
1100 |
|
16 |
WT-A/40-33-7.5 |
40 |
11.1 |
33 |
7.5 |
1340 |
|
17 |
WT-A/45-8-2.2 |
45 |
12.5 |
8 |
2.2 |
1340 |
|
18 |
WT-A/45-12-3.0 |
45 |
12.5 |
12 |
3 |
1340 |
|
19 |
WT-A/45-16-4.0 |
45 |
12.5 |
16 |
4 |
1340 |
|
20 |
WT-A/45-22-5.5 |
45 |
12.5 |
22 |
5.5 |
1340 |
|
21 |
WT-A/50-8-2.2 |
50 |
13.9 |
8 |
2.2 |
1340 |
|
22 |
WT-A/50-10-3.0 |
50 |
13.9 |
10 |
3 |
1340 |
|
23 |
WT-A/50-15-4.0 |
50 |
13.9 |
15 |
4 |
1340 |
|
24 |
WT-A/50-20-5.5 |
50 |
13.9 |
20 |
5.5 |
1340 |
|
25 |
WT-A/50-25-7.5 |
50 |
13.9 |
25 |
7.5 |
1340 |
|
26 |
WT-A/75-6-2.2 |
75 |
20.8 |
6 |
2.2 |
1340 |
|
27 |
WT-A/75-8-3.0 |
75 |
20.8 |
8 |
3 |
1340 |
|
28 |
WT-A/75-10-4.0 |
75 |
20.8 |
10 |
4 |
1340 |
|
29 |
WT-A/75-16-5.5 |
75 |
20.8 |
16 |
5.5 |
1340 |
|
30 |
WT-A/75-21-7.5 |
75 |
20.8 |
21 |
7.5 |
1340 |
WT-A管外置污水提升设备适用于商业综合体、地铁、超市、医院、会馆等地下卫生间，污水量和杂物量较多的场所，具有全自动隔离杂物、自动强排提升、智能控制系统等功能，可以满足连续排出大量污水和杂物的要求。
