一体化预制泵站概述

—体化预制泵站能取代传统混凝土泵站，不仅能为水提供一定液压动力，还能收集一定范围内的雨污水，保护环境。采用全地理式建造，拥有占地面积小、安装维修简便、管理方便、对环境有利等一系列优点。设备使用在市政工程、铁路公路、下立交等场合雨污水收集提升排放，以及原水取水等。

产品特点

1、采用按需制造的方式，完全根据客户的要求，以及工程师的现场勘察测量结果进行预制，定制符合客户需求的井筒与进出水口。

2、水泵、格珊、阀门管路、电气设备等内部设备安装完毕之后出厂，在出货日可直接运往现场进行吊装，有效的解决了泵站建设和运营过程中出现的各种困扰。

3、外壳强度优化。TPY的外壳是全面通过FEA强度有限元分析，包括静力分析、疲劳寿命分析、水冲击力分析等，达到总体结构和设计的优化，大大増加了泵站外壳的总体强度，有效防止渗漏、开裂，使泵站能在苛刻的外界环境中长期稳定运行。

4、底部CFD计算流体动力。可抵抗水压不变形，每次排水都只允许少量的污水停留在泵坑，特殊的底部结构也能同时发挥自动清洁的目的，避免频繁的人工清淤，有效防止臭气发生。

5、智能优化控制系统。TPY采用泵站专用的集成式控制系统，可控制1-4台泵正常运行，功能包括启动停止、过流测量、故障警告和报瞀、反冲洗、控制面板支持、无线数据通讯等。

6、项目专用独立设计。太平洋制泵针对每个项目的实际情况，根据设计图纸和现场勘查测置结果，对泵站的规格、进出水口位置管径、水力部件、格栅、通风系统、除臭装置进行独立设计，确保每个项目的资源优化利用。

7、远程控制TPY配备集中管理的数据库和网络服务器，用户只需要使用带互联网接入的智能手机及电脑，即可随时随地登入远程监控管理系统的使用界面，了解泵站运行状况，如运行时间、仪表数值、报告、报警等。一体化预制泵站

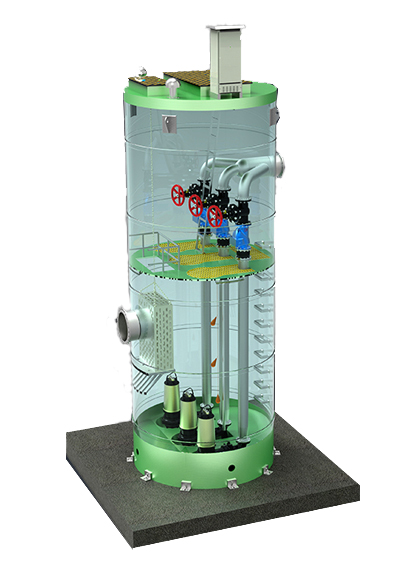

一体化预制泵站图解：

►玻璃钢主体                          ►安装吊环

►爬梯                                     ►出水阀门和管路

►进出管路                              ►内部维修台

►进出管路                              ►潜水泵组

（可安装粉碎型或提篮格栅） ►预制水泥底板

►控制系统

（可配置远程监控和操作系统）

一体化预制泵站型号说明

TOP 20 020 S .P .SS .I .XFP

TOP：一体化预制泵站系列

20：井筒直径2000mm

020：井筒高度2100mm

S：水泵数量；S：单台水泵  D：两台水泵 T：三台水泵  F:四台水泵

P：水泵安装形式 ；P代表自耦，Z代表干式卧式安装，T代表干式立式安装

SS：管道材料；SS不锈钢材质,GRP玻璃钢材质

I：泵站结构形式；I代表湿井泵站 W代表集成式泵站 C代表带维修间的湿井泵站 V代表其他形式

XFP：配套新型水力水泵

一体化预制泵站应用领域：

1、市政给水/排水；

2、建筑给水/排水；

3、铁路、公路、下立交排水；

4、湖水、水源地取水；

5、雨洪应急排水；

6、城市污水、雨水提升；

7、新农村建设、景区雨水/污水收集提升；
