排污泵内部结构图

日期:2019/11/5 9:01:57

排污泵的种类很多,很多采购员对各种排污泵的结构特点不够了解。在这里上海浙瓯泵阀制造有限公司的工程师对几种主要的排污泵进行结构分析。

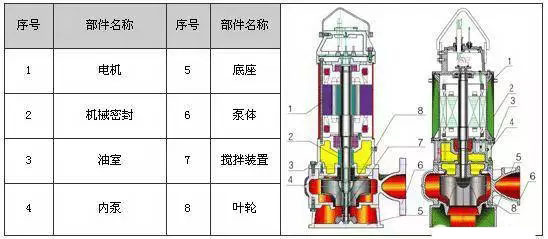

1.AS撕裂式排污泵

AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。水泵轴和电机轴是同一根轴,由于水泵位于整个排污泵最下端,它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构,能够将纤维等物质撕裂、切断,然后顺利排放,因此,本型泵特别适合于输送含有长纤维的污水。

产品特点:

电缆耐用、防水:耐污重型橡套软电缆,树脂灌注,压紧固定,绝无拉松,长久可靠。

双重密封、双重防护:两重机封串联配置,真正实现双重保护,确保电机安全。

多道检测,多道保护:配控制柜、油水探头、浮子开关、均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。

维修方便:可采用双导轨的耦合装置,使泵起降时无需水下操作,维护便捷,省时省工;专用电控柜实现自动报警、停机、保留故障信号的功能,可大幅度提高维修效率。

全工况运行:采用特殊水力设计泵在全工况下运行不过载。

工作条件:

流量范围:6~180m³/h

扬程范围:3~17m

转速n:1450~2900r/min

环境温度T:≤+40℃

介质温度:-15℃~+60℃

介质密度:≤1.3X103kg/m³

介质PH值范围:5~9

系统最高工作压力:≤0.6Mpa

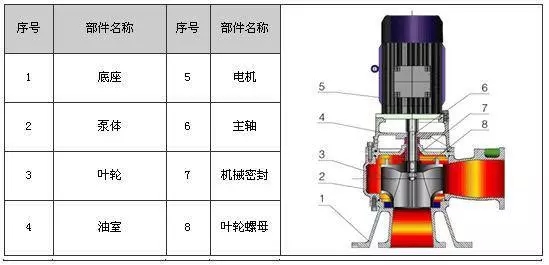

2.WL型立式排污泵

WL型立式排污泵主要由轴、轴承架、泵盖、叶轮、泵座、电机支架、电机等部件组成。泵为立式单级单吸涡壳泵,叶轮采用双流道结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

产品特点:

安全可靠、减少维修费用:经过平衡校验的转子部件及合理的轴承

布置有效地平衡了泵的径向力及轴向力,从而保证了机组能够长期稳定的运行,且具有振动小、噪音低。

过流能力强:顺畅的大流道,特殊的叶轮防堵设计,确保泵运行高效且无堵塞。

双重密封、双重防护:两重机封串联配置,真正实现双重保护,确保电机安全。

工作条件:

流量:2~1500m³/h

扬程范围:3~45m

额定转速n:970~2900r/min

介质温度:-15℃~+60℃

介质密度:≤1.3×103kg/m³

介质PH值:5~9

系统最高工作压力:≤0.6Mpa

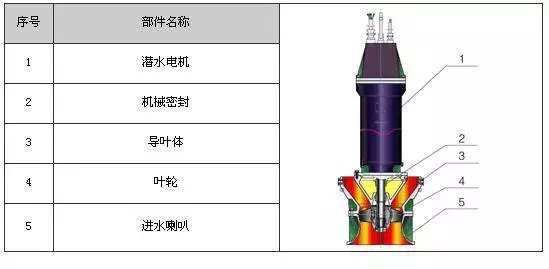

3.轴流式潜水泵

轴流式潜水泵、混流式潜水泵主要由泵体、叶轮、潜水电机等组成。电机与泵头共轴并构成一个整体,电机与泵使用机械密封隔开,电缆进线处用进线密封封好,使整个电机处于良好的密封状态,整机潜没在水中运行



整机内部有泄漏及温升保护装置,运行安全可靠。叶片可调,流量、扬程变化范围大。


产品执行JB/T10179-2000《混流式、轴流式潜水泵》标准。




广泛适用于农田水力设施、城市防洪及供水、轻度污水排放及调水工程。特别适用于流量扬程变化范围大的场合。

产品特点:

多道检测,多道保护:油水探头,浮子开关,均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。

抗扭装置:机组启动瞬间电机起动力矩的反作用力矩常会使机组整体反向旋转,具有东方特色的抗扭装置能轻松化解此问题。

电缆耐用防水:用耐油重型橡套电缆,出线处采用特殊密封结构,防止渗漏,保证长久可靠,电机腔内无凝露。

安全可靠:两套或多套独立的机械密封,特殊的摩擦副材质上下串联安置,提供多重保护,使用寿命长且实用可靠。

安装方便、投资省:电机、泵合二为一,无需现场进行耗工耗时复杂的轴线对中安装工序,安装十分方便;由于泵潜入水中运行,可大大简化泵站的建筑结构工程,减少安装面积,可节约泵站的工程总造价30~40%。

工作条件:

流量:670~28000m³/h

扬程:1.0~20m

介质温度≤+50℃

环境温度≤+40℃

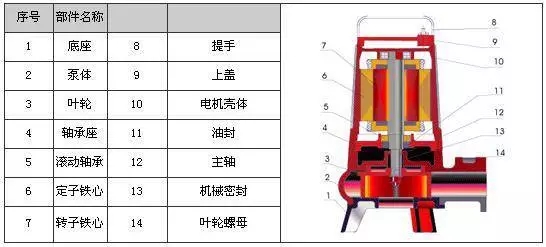

4.QW潜水式排污泵

WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴,由于水泵位于整个排污泵最下端,它能最大限度抽吸地面积余污水。

叶轮为双流道设计,大大的提高了污物的过流能力,能有效的通过直径为泵口径50%的固体颗粒。

产品特点:

电缆耐用、防水:耐污重型橡套软电缆,树脂灌注,压紧固定,绝无拉松,长久可靠。

双重密封、双重防护:两重机封串联配置,真正实现双重保护,确保电机安全。

多道检测,多道保护:油水探头,浮子开关,均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。

过流能力强:双流道设计,确保泵运行效率高且无堵塞。

维修方便:采用双导轨的耦合装置,使泵起降时无需水下操作,维护便捷,省时省工。

工作条件:

流量范围:2~1500m³/h

扬程范围:3~45m

转速n:970~2900r/min

环境温度T:≤+40℃

介质温度:-15℃~+60℃

介质密度:≤1.3X103kg/m3

介质PH值范围:5~9

系统最高工作压力:≤0.6Mpa


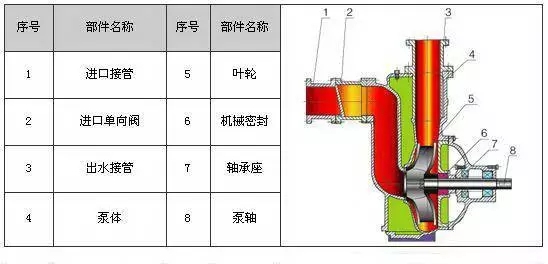

5.ZW自吸无堵塞排污泵

ZW系列自吸式无堵塞排污泵具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便等特点。

产品特点:

过流能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞;

高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%;

自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间比普通自吸泵短。

工作条件:

流量:5~300m³/h

扬程:12~80m

环境温度≤50℃

介质温度≤80℃

介质密度≤1.24×103kg/m³

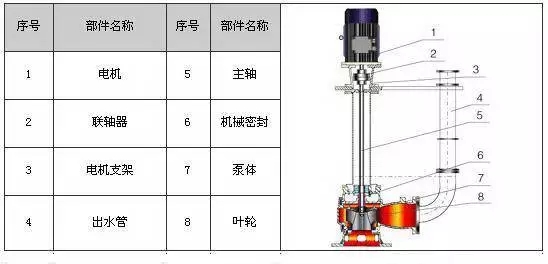

6.yw型液下排污泵

YW型泵为立式液下式结构,工作时泵体浸在水中,液下深度可达0.5~5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

产品特点:

可变的液位安装深度:机组为立式液下式结构,可根据用户的要求采用不同的液下安装深度,使用极为方便。

单管或双管安装:本型泵根据用户要求选择不同的安装方式;可选择单管或双管安装。

降低维修成本:采用最新材料制作而成的机械密封,及优质的轴承,大大提高了密封的安全性和机组的可靠性。

过流能力强:特殊的叶轮防堵设计,确保了运行高效且无堵塞。

工作条件:

流量:2~850m³/h

扬程范围:3~45m

额定转速n:1450~2900r/min

介质温度:-15℃~+60℃

介质密度:≤1.3×103kg/m³

介质PH值:5~9

系统最高工作压力:≤0.6Mpa
