深井泵的种类及选型

日期:2019-11-7 11:40:48

深井泵选型的要求

一、QJ深井泵介绍及选型要求:

QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。

电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。主要特点: 1.电机、水泵体,潜入水中运行,安全可靠. 2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。 3.安装、使用、维护方便简单,占地面积小、不需建造泵房。 4.结构简单,节省原材料。 潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。



1.根据井径、水质初定泵型。不同类型的泵对井孔直径的大小都有一定的要求,水泵的最大外形尺寸要小于井径25~50m。若井孔歪斜,则泵的最大外形尺寸还应小些。总之,泵体部分不能紧靠井内壁,以防水泵振动将井损坏。

2.根据井的出水量,选定深井泵的流量。每一眼井都有一个经济上最优的岀水量,水泵的流量应等于或小于机井水位下降到井水深度一半时的出水量。当抽水量大于机井出水量时会引起机井壁坍塌淤积,影响井的使用寿命;荇抽

水量过小,井的效益就得不到充分发挥。所以,最好的办法是对机井进行抽水试验,以水井可能提供最大的出水量为选定井泵流量的依据。水泵流量,以厂牌型号或说明书上标注的数字为准。

3.根据井水位下降深度和输水管路水头损失,确定深井泵实际需要的扬程,即深井泵的扬程,它等于水位到岀水池水面的垂直距离(净扬程)加上损失扬程。损失扬程通常为净扬程的6~9%,一般为1~2m。水泵最下面的一级叶轮入

水深度以1~1.5m为宜。水泵管井下部分的总长度不应超过水泵说明书上规定的入井最大长度。

4.井水含沙量超过万分之一的机井,不宜安装使用深井泵。因为井水含沙量过大,如超过0.1%时,将加速橡胶轴承的磨损,引起水泵振动,缩短水泵寿命。

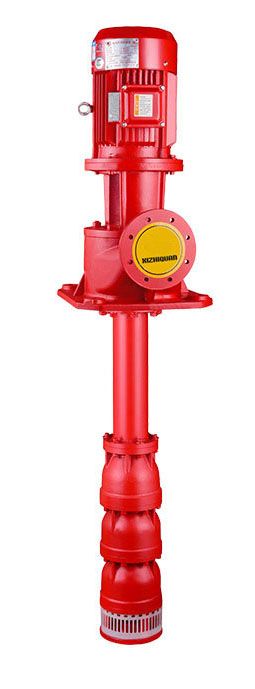

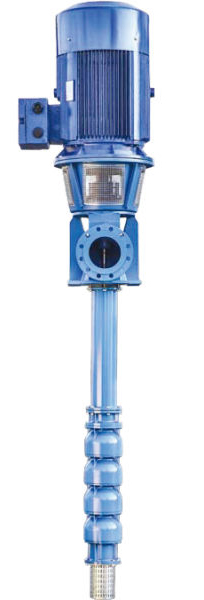

二、JC长轴深井泵介绍及选型要求:

长轴深井泵多数是一个立式单吸多级离心泵,其叶轮装在井中动水位以下,动力机设置在井上,通过传动长轴驱动叶轮在导流壳内旋转,水流沿导流壳与叶轮之间的流道,经输水管向上提升到地面。

长轴深井泵多数是一个立式单吸多级离心泵,其叶轮装在井中动水位以下,动力机设置在井上,通过传动长轴驱动叶轮在导流壳内旋转,水流沿导流壳与叶轮之间的流道,经输水管向上提升到地面。扬程高时可采用多个叶轮串联的多级离心泵。

由于传动长轴的制造和安装精度要求较高,效率随井深的增加而显著降低,因而一般只用于不超过100米的深井。

流量:小于等于2400立方米

扬程:小于等于250米


长轴深井泵是一种使用范围广泛的抽水、排水设备,适用于电厂、钢铁厂、矿山、化工、消防、自来水、农业。长轴深井泵由单个或多个离心式混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成立式泵。泵座和电机

位于邦囗(或水池)上部,电机的动力通过与扬水管同心的传动轴传递给叶轮轴,产生流量、扬程。

下面来看看长轴深井泵如何选型、根据井径、水质初定泵型。

不同类型的泵对井孔直径的大小都有一定的要求,水泵的最大外形尺寸要小于井径25~50mm。若井孔歪斜,则泵的最大外形尺寸还应小些。总之,泵体部分不能紧靠井内壁,以防水泵振动将井损坏。

根据井的出水量,选定井泵的流量。每眼井都有一个经济上最优的出水量,水泵的流量应等于或小于机井水位下降到井水深度半时的出水量。当抽水量大于机井出水量时,会引起机井壁坍塌淤积,影响井的使用寿命;若抽水量过小,井的

效益就得不到充分发挥。所以,最好的办法是对机井进行抽水试验,以水井可能提供最大的出水量为选定井泵流量的依据。水泵流量,以浙瓯说明书上标注。

深井泵的扬程。

根据井水位下降深度和输水管路水头损失,确定井泵实际需要的扬程,它等于水位到出水池水面的垂直距离净扬程)加上损失扬程。损失场程通常为净扬程的6~9%,一般为1~2m。水泵最下面的级叶轮入水深度以1~15m为宜。水泵管井

下部分的总长度不应超过水泵说明书上规定的入井最大长度需要注意的是:井水含沙量超过万分之的机井,不宜安装使用深井泵。因为井水含沙量过大,如超过0.1%时,将加速橡晈轴承的磨损,引起水泵振动,缩短水泵寿命。
