教你看懂离心泵性能曲线图

很多时候在一些工程上采购水泵的时候，都需要厂家提供离心泵的性能曲线图，很多客户拿到后看不懂上面的内容，在这里上海浙瓯泵阀制造有限公司的工程师对离心泵的性能曲线图进行详细的介绍。

首先介绍离心泵的几条重要的性能曲

水泵的性能参数如流量Q扬程H轴功率P转速n效率n汽蚀npsh)之间存在的一走的关系。他们之间的量值变化关系用曲线来表示,这种曲线就称为水泵的性能曲线如下图,

水泵的性能参数之间的相互变化关系及相互制约性:首先以该水泵的额定转速为先决条件的。

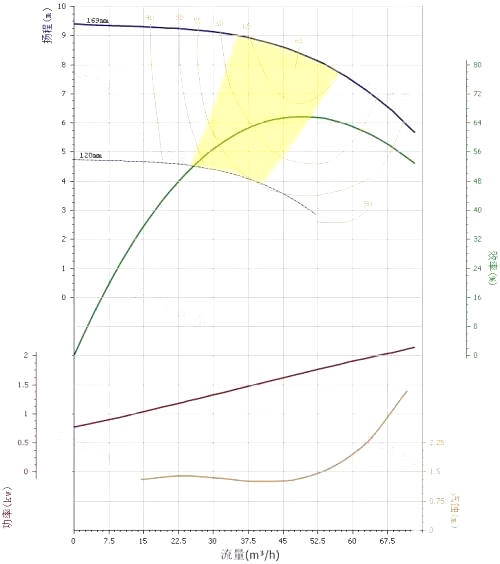

水泵性能曲线主要有三条曲线:流量一扬程曲线,流量一功率曲线,流量一效率曲线,如上图蓝色曲线(QH曲线),绿色曲线(Q-n曲线),暗红色曲线(Q-P曲线),最下面的灰色曲线为(流量汽蚀曲

流量一扬程特性曲线

它是离心泵的基本的性能曲线。比转速小于80的离心泵具有上升和下降的特点既中间凸起,两边下弯)称驼峰性能曲线。比转速在80~150之间的离心泵具有平坦的性能曲线。比转数在150以上的离心泵具有

陡降性能曲线。—般的说,当流量小时,扬程就高,随着流量的増加扬程就逐渐下降。

B、流量一功率曲线

轴功率是随着流量而增加的注意此处是轴功率不是电机功率,当流量Q=0时,相应的轴功率并不等于零而为一定值(约正常运行的60%左右)。这个功率主要消耗于机械损失上。此时水泵里是充满水的,如果长

行,会导致泵内温度不断升高,泵壳,轴承会发热,严重时可能使泵体热力变形,我们称为“闷水头",此时扬程为最大值,当出水阀逐渐打开时,流量就会逐渐增加,轴功率亦缓慢的增加。

在选择与水泵配套的电机输出功率时,必须根据水泵的工作情况选择比水泵轴功率稍大的功率,以免在实际运行中,出现小机拖大泵使电机过载、烧毁等事故,同时也避免配过大功率的电机,使电机的容量不能

充分利用,从而降低电机的效率和功率因素。

C、流量一效率曲线

它的曲线象山头形状,当流量为零时,效率也等于零,随着流量的增大,效率也逐渐的增加,但增加到一定数值之后效率就下降了

曲线上有个最高点,即离心泵的最高效率点。是水泵最经济工作的一个点,在该点左右的一范围内(一般不低于最高效率点的10%左右)都是属于效率较高的区域,在水泵选形时,应使泵站设计所要求的流量和

程能落在高效率段的范围内。

如上图中的曲线1上的AB段,在此范围内泵运行的效率下降不大。通过改变转速或切制叶轮也叫扩大泵的运行机制范围,曲线2即是改变转速或切割叶轮前后的特性曲绒.曲线3、4是改变转速速的相似抛物线或

是切割外径的切割线(抛物线)。方块ABCD称为泵扩大r的工作范围,泵町以在此范同的任点工作,而且效率下降最多不会超过10%。把许多泵的工作范围画在一张坐标图中,称为型谱。为了使图形协调.高扬程

和大流量时的工作范围不致过大(因高扬程大流量的工作范围相对变大),通常采用对数坐标表示。一般每种系列泵有一个型谱。
