各类排污泵结构

日期:2020-10-7 9:21:23

排污泵是一种泵与电机连体,并同时潜入液下工作的泵类产品,与一般卧式泵或立式污水泵相比,排污泵结构紧凑、占地面积小。安装维修方便,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。连续运转时间长。排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般泵要长得多。不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。振动噪声小,电机温升低,对环境无污染。



AS撕裂式排污泵

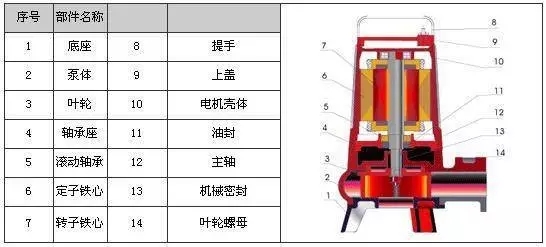

AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。水泵轴和电机轴是同一根轴,由于水泵位于整个排污泵最下端,它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构,能够将纤维等物质撕裂、切断,然后顺利排放,因此,本型泵特别适合于输送含有长纤维的污水。

  产品特点:

电缆耐用、防水:耐污重型橡套软电缆,树脂灌注,压紧固定,绝无拉松,长久可靠。

双重密封、双重防护:两重机封串联配置,真正实现双重保护,确保电机安全。

多道检测,多道保护:配控制柜、油水探头、浮子开关、均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。

维修方便:可采用双导轨的耦合装置,使泵起降时无需水下操作,维护便捷,省时省工;专用电控柜实现自动报警、停机、保留故障信号的功能,可大幅度提高维修效率。

全工况运行:采用特殊水力设计泵在全工况下运行不过载。

 工作条件:

流量范围:6~180m3/h

扬程范围:3~17m

转速n:1450~2900r/min

环境温度T:≤+40℃

介质温度:-15℃~+60℃

介质密度:≤1.3X103kg/m3

介质PH值范围:5~9

系统最高工作压力:≤0.6Mpa


轴流式潜水泵

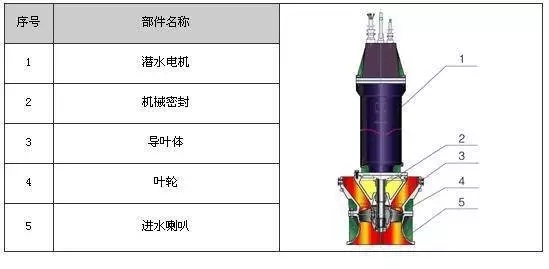

轴流式潜水泵、混流式潜水泵主要由泵体、叶轮、潜水电机等组成。电机与泵头共轴并构成一个整体,电机与泵使用机械密封隔开,电缆进线处用进线密封封好,使整个电机处于良好的密封状态,整机潜没在水中运行。

整机内部有泄漏及温升保护装置,运行安全可靠。叶片可调,流量、扬程变化范围大。

产品执行JB/T10179-2000《混流式、轴流式潜水泵》标准。

广泛适用于农田水力设施、城市防洪及供水、轻度污水排放及调水工程。特别适用于流量扬程变化范围大的场合。

 产品特点:

多道检测,多道保护:油水探头,浮子开关,均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。

抗扭装置:机组启动瞬间电机起动力矩的反作用力矩常会使机组整体反向旋转,具有东方特色的抗扭装置能轻松化解此问题。

电缆耐用防水:用耐油重型橡套电缆,出线处采用特殊密封结构,防止渗漏,保证长久可靠,电机腔内无凝露。

安全可靠:两套或多套独立的机械密封,特殊的摩擦副材质上下串联安置,提供多重保护,使用寿命长且实用可靠。

安装方便、投资省:电机、泵合二为一,无需现场进行耗工耗时复杂的轴线对中安装工序,安装十分方便;由于泵潜入水中运行,可大大简化泵站的建筑结构工程,减少安装面积,可节约泵站的工程总造价30~40%。

 工作条件:

流量:670~28000m3/h

扬程:1.0~20m

介质温度≤+50℃

环境温度≤+40℃


QW潜水式排污泵

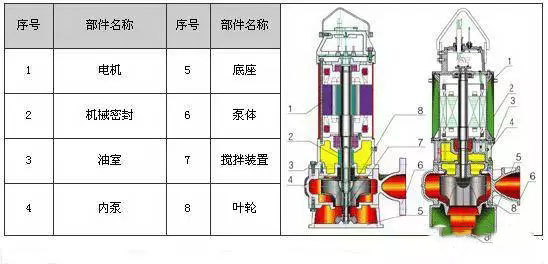

WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴,由于水泵位于整个排污泵最下端,它能最大限度抽吸地面积余污水。

叶轮为双流道设计,大大的提高了污物的过流能力,能有效的通过直径为泵口径50%的固体颗粒。

 产品特点:

电缆耐用、防水:耐污重型橡套软电缆,树脂灌注,压紧固定,绝无拉松,长久可靠。

双重密封、双重防护:两重机封串联配置,真正实现双重保护,确保电机安全。

多道检测,多道保护:油水探头,浮子开关,均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。

过流能力强:双流道设计,确保泵运行效率高且无堵塞。

维修方便:采用双导轨的耦合装置,使泵起降时无需水下操作,维护便捷,省时省工。

 工作条件:

流量范围:2~1500m3/h

扬程范围:3~45m

转速n:970~2900r/min

环境温度T:≤+40℃

介质温度:-15℃~+60℃

介质密度:≤1.3X103kg/m3

介质PH值范围:5~9

系统最高工作压力:≤0.6Mpa


WL型立式排污泵

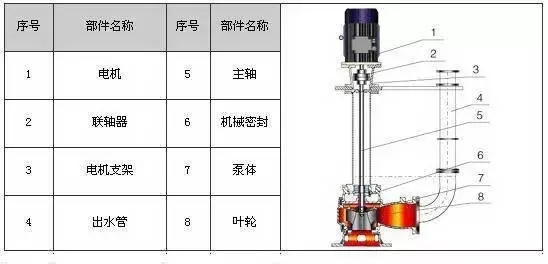

WL型立式排污泵主要由轴、轴承架、泵盖、叶轮、泵座、电机支架、电机等部件组成。泵为立式单级单吸涡壳泵,叶轮采用双流道结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

 产品特点:

安全可靠、减少维修费用:经过平衡校验的转子部件及合理的轴承

布置有效地平衡了泵的径向力及轴向力,从而保证了机组能够长期稳定的运行,且具有振动小、噪音低。

过流能力强:顺畅的大流道,特殊的叶轮防堵设计,确保泵运行高效且无堵塞。

双重密封、双重防护:两重机封串联配置,真正实现双重保护,确保电机安全。

 工作条件:

流量:2~1500m3/h

扬程范围:3~45m

额定转速n:970~2900r/min

介质温度:-15℃~+60℃

介质密度:≤1.3×103kg/m3

介质PH值:5~9

系统最高工作压力:≤0.6Mpa

ZW自吸无堵塞排污泵

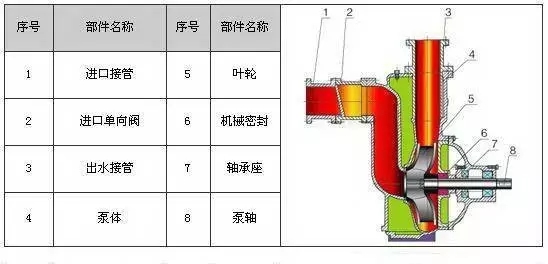

ZW系列自吸式无堵塞排污泵具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便等特点。

 产品特点:

过流能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞;

高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%;

自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间比普通自吸泵短。

 工作条件:

流量:5~300m3/h

扬程:12~80m

环境温度≤50℃

介质温度≤80℃

介质密度≤1.24×103kg/m3

yw型液下排污泵

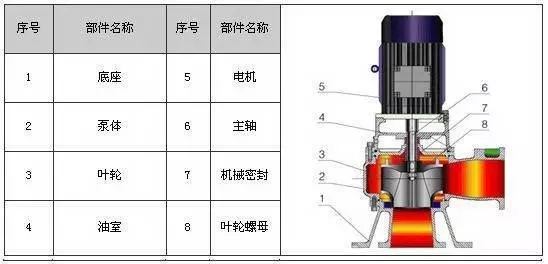

YW型泵为立式液下式结构,工作时泵体浸在水中,液下深度可达0.5~5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

 产品特点:

可变的液位安装深度:机组为立式液下式结构,可根据用户的要求采用不同的液下安装深度,使用极为方便。

单管或双管安装:本型泵根据用户要求选择不同的安装方式;可选择单管或双管安装。

降低维修成本:采用最新材料制作而成的机械密封,及优质的轴承,大大提高了密封的安全性和机组的可靠性。

过流能力强:特殊的叶轮防堵设计,确保了运行高效且无堵塞。

 工作条件:

流量:2~850m3/h

扬程范围:3~45m

额定转速n:1450~2900r/min

介质温度:-15℃~+60℃

介质密度:≤1.3×103kg/m3

介质PH值:5~9

系统最高工作压力:≤0.6Mpa
