自吸泵和离心泵结构差别

日期:2019-8-5 17:28:49

解析自吸泵与卧式离心泵的区别

很多用户容易将自吸泵与卧式离心泵搞混淆,其实自吸泵也是卧式离心泵的一种,只是自吸泵泵体高度较高具有一定储水能力,水泵批发不需要在吸水管安装底阀第一次灌水后就能把水吸上来的一种卧式离心泵类产品,所以也可以把自吸泵称为卧式离心泵按功能上也可以称为自吸卧式离心泵。

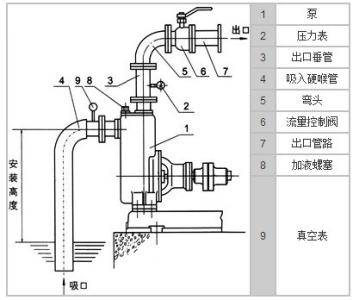

主要是自吸泵进口管道不需要安装底阀第一次灌满引水后就能把水吸上来,以后不需要再加引水泵体比卧式离心泵大很多自身带有储水功能,具有一次引水终身自吸的功能,而卧式离心泵是起到增压的作用,液位必须比泵高,要能流到泵体里面来才能启动,如果液位比卧式离心泵低只能在进囗管道吸入口安装底阀把泵和管道里面灌满液体才能达到自吸的功能,或者在进口安装引水筒,如泵长时间不工作的卧式离心泵,在第二次启动时进口管道和泵体里面的水基本上已经没有了,又得再灌一次引水,操作上比较麻烦,因为长时间不用的卧式离心泵进口底阀密封不能达到完全密封的效果液体会慢慢漏回水池,所以在需要自吸功能的工况。

自吸泵比卧式离心泵效果更好在一些卧式离心泵的轴承体底部设有冷却室。当轴承发热引起轴承体温升超过70℃时,可在冷却室处通过如意一只冷却液管接头,注如冷却液循环冷却例如ⅢH化工泵。卧式离心泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

自吸卧式离心泵均采用轴向回液的泵体结构。卧式离心泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,卧式离心泵正常启动后,叶轮将吸入室所存的液体及吸入管内中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用下,水泵批发体夹带这气体向涡卷室外缘流动,在叶轮的外缘上形成一定厚度的白色泡沫带及高速转液环。气液混合体通过扩散管进入气体此时,由于流速突然降低,较轻的体从混合液体中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入与叶轮内部从吸入管道中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘……。随着这个过程周而复始地进行下去,水泵批发吸入管道中的空气不断减少,直到吸尽空气,自吸泵便完成了自吸过程,卧式离泵便投入正常作业。因为该卧式离心泵具有这种独特的排气能力,所以此自吸泵能输送含有气体的液体,无需安装底阀,使用在游轮上时具有良好的扫舱功能。
