磁力泵的工作原理

日期:2019-8-22 15:22:00

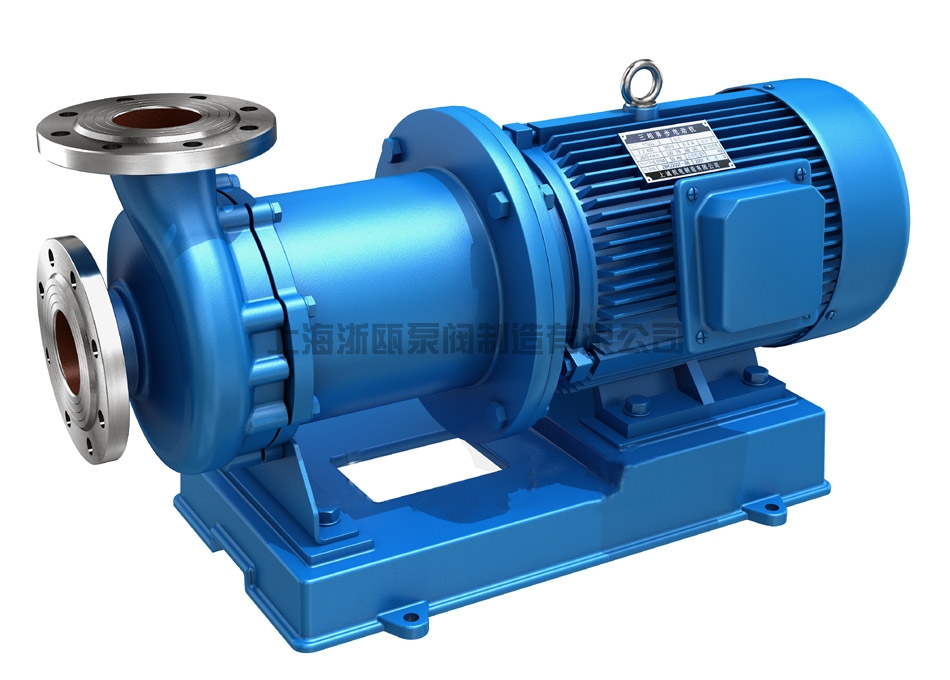

磁力泵又称磁力驱动泵,磁力泵工作原理:当电机带动外磁转子旋转时,磁场穿透隔离套,带动与叶轮连接的内磁转子同步旋转,实现轴功率无接触同步传递。容易泄露的动密封结构转化为零泄露的静密封结构。

磁力传动可分为同步或异步设计。大多数磁力泵采用同步设计。电动机通过外部联轴器和外磁钢联在一起,叶轮和内磁钢联在一起。在外磁钢和内磁钢之间设有全密封的隔离套,将内、外磁钢完全隔开,使内磁钢处于介质之中,电机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动。异步设计磁性传动,也称扭矩环磁性传动。用鼠笼式结构的扭矩环来取代内磁钢,扭矩环在外磁钢的吸引下以略低的速度转动。由于无内磁钢,因此其使用温度要高于同步驱动的磁力传动。

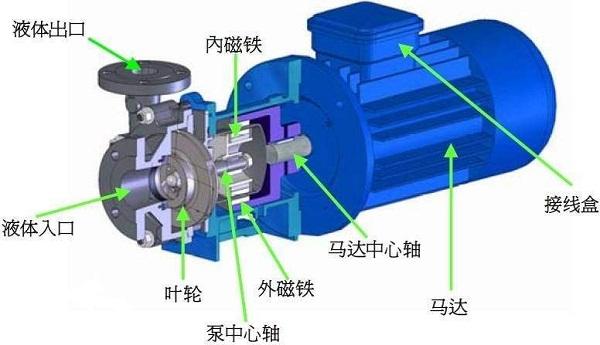

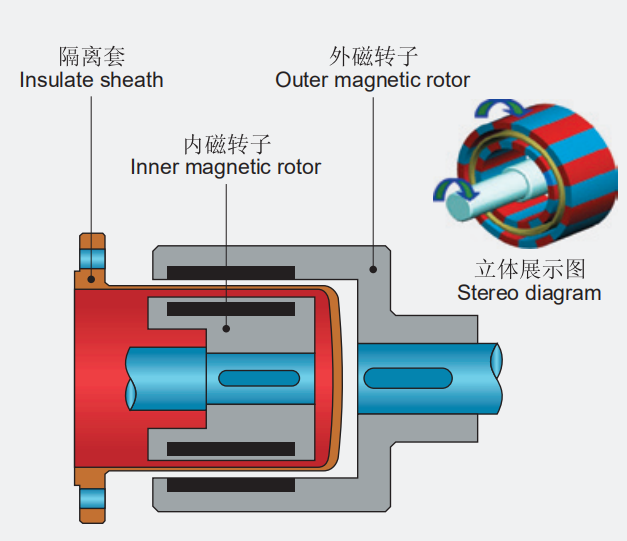

磁力泵其结构由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接蝕传递,将动密封转化为静密封。由于泵轴、內磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏冋题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

磁力泵工作原理

将n对磁休(n为偶数)按规律排列组装在磁力传动器的內、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能最低当磁极转动到同极相对,即两个磁极间的位移角=2πn,此时磁系统的磁能最大。去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能最低的状态。于是磁休产生运动,带动磁转子旋转。

在了解了磁力泵的工作原理后,才能总结出磁力泵具有了以下优点:

1、磁力离心泵由于传动轴不需要穿入泵壳,而是利用磁场透过磁场和隔离套薄壁传动扭矩带动内磁转子,因此从根本上消除了轴封的泄露通道,实现完全密封

2、磁力驱动泵传递动力时有过载保护作用

3、磁力泵磁性材料与磁路设计有较高的要求外,其余部分技术要求不

4、磁力驱动泵的维护和检修工作量小。


以上就是磁力泵的工作原理
