磁力泵的结构特点及分析

日期:2019-8-22 16:35:12

很多客户对于磁力泵的结构不够了解从而不了解磁力泵的很多特点,所以在选型时会错过磁力泵的最佳使用工况在这里    上海浙瓯泵阀制造有限公司的工程师对磁力泵的结构进行了详细的分析。

磁力泵由外磁转子、内磁转子及不导磁的隔离套组成。当电动机通过联轴器带动外磁转子旋转时,磁场能穿透空气间隙和非磁性物质隔离套,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触同步传递,将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题。

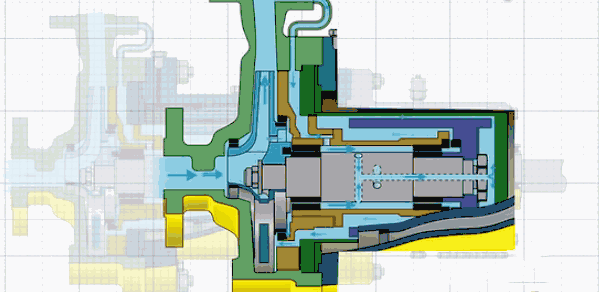

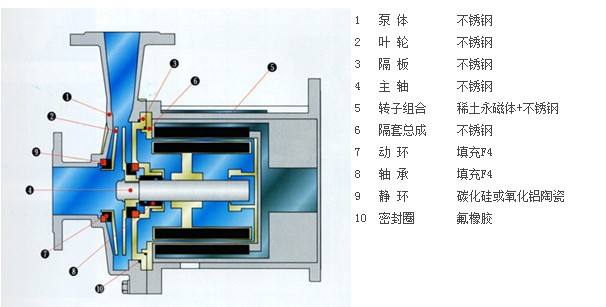

磁力泵结构

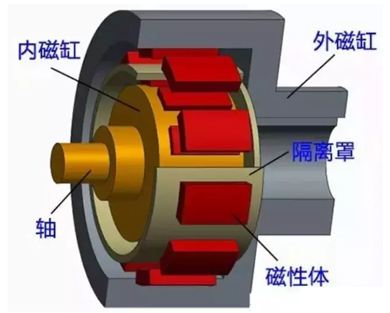

磁力耦合器


磁力传动由磁力耦合器来完成。磁力耦合器主要包括内磁钢、外磁钢及隔离套等零部件,是磁力泵的核心部件。磁力耦合器的结构、磁路设计,及其各零部件的材料关系到磁力泵的可靠性,磁传动效率及寿命。磁力耦合器应在规定的环境条件下适用于户外启动和连续操作,不应出现脱耦和退磁现象。

内、外磁钢,内磁钢应用粘合剂牢固地固定在导环上,并用包套将内磁钢和介质隔离。包套最小厚度应为04mm,其材料应选用非磁性的材料,并适用于输送的介质外磁钢也应用粘合剂牢固地固定在外磁钢环上。为防止装配时外磁钢的损坏,外磁钢内表面最好也应覆以包套。同步磁力耦合器应选用钐钴、钕铁硼等稀土型磁性材料:扭矩环传动器可选用钐钴、钕铁硼等稀土磁性材料,或铝镍钴磁性材料。钕铁硼的磁能积高于钐钴,缺点是使用温度仅为120℃,且磁稳定性相对较差。钐钴的磁传动效率和磁能积高,并具有极强的抗退磁能力。用于磁力泵的钐钴通常有两种,钐钴1.5级Sm1Co5和2.17级Sm2Co17钐钴15级含钐35%,钴65%,最高使用温度250℃,居里温度523℃钐钴2.17级含钐25%,钴50%,钛、铁等25%,其最高使用温度达350℃,居里温度750℃。

隔离套

隔离套也称隔离罩或密封套,位于内、外磁钢之间,将内、外磁钢完全隔开,介质封闭在隔离套内。隔离套的厚度与工作压力和使用温度有关,太厚,则增加内、外磁钢的间隙尺寸,从而影响磁传动效率太薄,则影响强度。

隔离套有金属和非金属两种,金属隔离套存在涡流损失,非金属隔离套无涡流损失。金属隔离套应选用高电阻率的材料,如用哈氏合金钛合金等,也可选用奥氏体不锈钢,其厚度一般应大于或等于10mm对于小功率的磁力泵,且使用温度较低时,其隔离套也可考虑采用非金属材料,如塑料或陶瓷等。

滑动轴承

碳化硅陶瓷

磁力泵一般采用碳化硅陶瓷轴承。为防止游离的硅离子进入介质,般应要求釆用纯烧结的α级碳化硅。碳化硅滑动轴承,承载能力高,且具有极强的耐冲蚀、耐化学腐蚀、耐磨损和良好的耐热性,使用温度可达500℃以上。碳化硅滑动轴承的使用寿命一般可达3年以上

石墨

石墨具有较好的自润滑性能,可经受短时间的干运行,使用温度可达450℃,缺点是耐磨性能较差。石墨滑动轴承的使用寿命一般可达1年以上

更多磁力泵详细介绍:http://www.shzheou.com/cilibeng.html
