计量泵结构分析

计量泵的结构及工作原理

计量泵由动力端和液力端两部份组成。动力端通过曲柄连杆机构促使柱塞作往复运动,通过N形轴调节机构来改变行程流量大小;液力端通过吸入、排岀阀组起到输送液体的作用

1).动力端结构

动力端传动机构由电动机、电机托架、传动箱(内含蜗轮付、N形轴曲柄连杄机构、行程调节机构)、泵头托架等组成。

N形轴曲柄连杄机构传动平稳、可靠、结构紧凑、精度髙、承载能力强,而且是闭式全封闭结构,在室内、外的条件下均能正常工作。

蜗杄轴上装有螺旋油轮,其排岀的润滑油流入上套筒,润滑N形轴、调节螺母、端面轴承和偏心块等

2).N形轴工作原理:

柱塞的往复运动是由电机带动蜗杆旋转,通过蜗杆、下套筒,将动力传动给N形轴,N形轴与偏心块所形成的偏心,带动曲柄连杆机构和十字头运动。当N形轴在下限位置时行程

为0%,当N形轴在上限时行程为100%N形轴与偏心块的中心轴线与斜轴线呈同一夹角,其偏心值为S/4(全行程S的1/4)

当N型轴与偏心块的中心轴线重合时(此时N轴处于下限位置),其偏心量为0;当N型轴被提升处于上限位置时,N型轴与偏心块的偏心量处于最大值(S/2),其行程长度为

倍偏心值,即全行程S。随着N形轴位置从下限冋上限位置提升(调节),柱塞行程将从0100%呈线性变化

3).行程调节机构及调量表的使用

泵的行程调节机构用于调节N形轴的上下移动,位于传动箱的上部。当调节转盘顺时针旋转时,小螺旋齿轮帶动大螺旋齿轮、调节螺杄转动,拖动调节螺母和N形轴上下移动,改变了偏心距,从而达到流量调节的目的

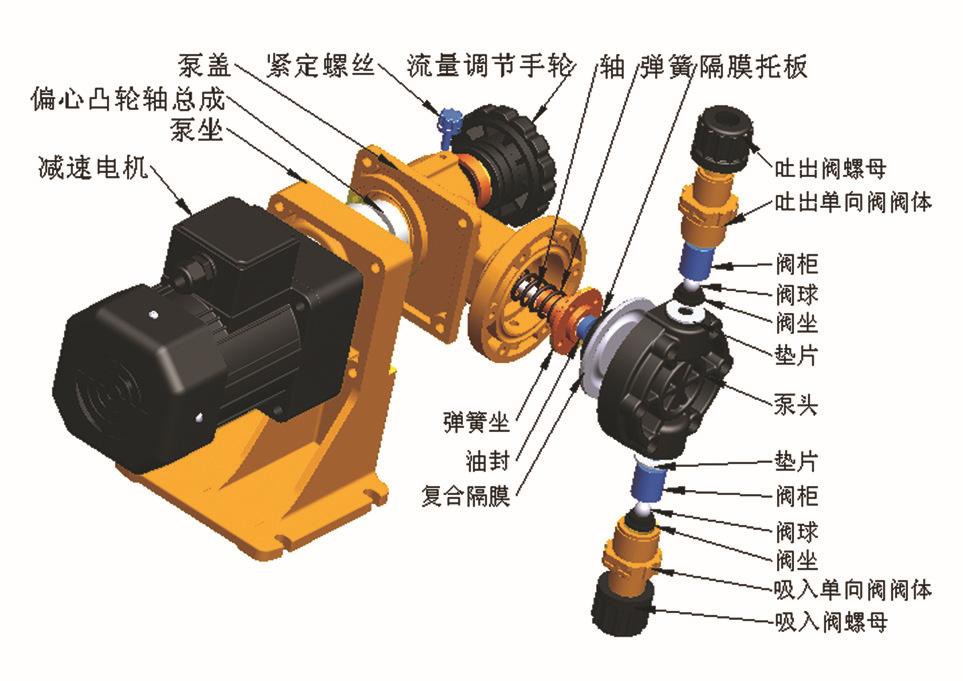

4).液力端结构

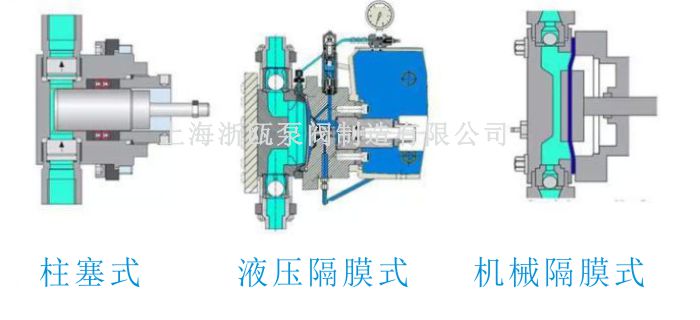

液力端是计量泵的重要部件之一,根据输送液体性质及使用工况要求,该泵头结构分为柱塞式和隔膜式两种:泵头部件的主要结构由液缸体、柱塞、吸入和排岀阀组以及填料箱等

组成;隔膜式计量泵还有隔膜及安全阀、补油阀等组件。

计量泵泵头吸入、排出阀组主要采用球阀结构,随着球阀的启闭运动,球体不断旋转,从而实现了阀组接触面的自洁,保证了计量泵在较长时间内有较高的计量精度。

5)泵头部件工作原理

随着柱塞在泵头内的往复运动,在单向止回阀组的作用下,液体被交替地吸入和排出泵缸腔,在泵的吸入行程中(向后运动),柱塞在泵缸腔中产生一负压,吸入管内的液体

在压力下,使吸入止回阀(简称吸入阀)的阀球离开原位,液体流入泵缸腔;在排出行程中,柱塞向前移动,在液体上加压,使排出端止回阀(简称排出阀)的阀球离开位置而将液体排出

在每个吸入行程中,排出阀就位(关闭),而在每个排出行程中,吸入阀就位(关闭),这种操作模式阻止了回流,并确保液体从吸入端通过泵缸腔排岀端排出。仅当排岀压力大

于吸入压力时,方可获得精确的流量控制柱塞式泵头的柱塞与输送液体接触,而隔膜式泵头则使输送液体与泵的柱塞隔离,柱塞移动液压流体,推动与输送液体相接触的隔膜,迫使输送液体通过泵缸头。
