G型不锈钢单螺杆泵是容积式转子泵,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于定子和转子的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPA,清水扬程60M,适用于输送介质温度80°C以下(特殊要求可达150°C)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动,或釆用调速电机,三角带,变速箱等装置变速。并且整泵零件少,结构紧凑,维修简单。

G型不锈钢单螺杆泵结构说明

1、G型单杆泵由进料体、出料体、转子、定子、传动部件、万向节部件、密封部件和轴承座组

2、工作部分由一根旋转的偏心转子和定子组成,在任何一个横截面内,转子和定子有两个接触

点。沿转子或定子的工作长度,这些接触点形成两条密封线,从而形成一个或数个密封腔。转

子转动时,进入密封腔中的介质随密封腔由吸入端向排出端平稳移动,整个输送过程中,压力

脉动很小,对被输运介质的固有结构没有丝毫的影响

3、由于转子在定子腔內绕定子轴心线行星回转运动,因比中间轴两端须安装万向节转动部

件,以保证转子等角速的行星回转运动。

4、G型单螺杄可安装墳料密封、单端面机楲密封和双端面杋械密封部件。由于密封座按标准尺

寸设计,所以填料密封、单谢面机械密封和双端面机械密封可在同一泵上互更换。

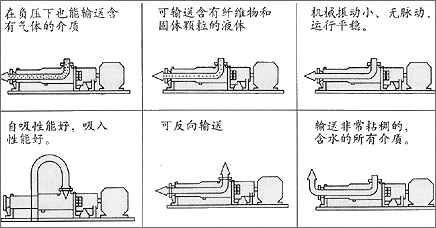

与离心泵相比螺杆泵无需安装阀门，流量更加稳定；

与柱塞泵相比G型不锈钢单螺杆泵具有更强的自吸能力；

与隔膜泵相比不锈钢螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质；

与齿轮油泵相比，G型不锈钢单螺杆泵可输送更高粘度的介质；

与柱塞泵，隔膜泵及齿轮泵不同的是，G型不锈钢螺杆泵可用于药剂填充和计量。

G型不锈钢单螺杆泵性能参数：

单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

G型不锈钢单螺杆泵产品用途

环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别使用于油水分离器

板框压滤机设备等。

船舶工业：轮底清洗、油水、油渣、油污水等戒指输送。

石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。

医药、日化：各种粘稠浆、乳化液、各种软膏化装品

食品罐头行业：各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液

建筑行业：水泥沙浆、石灰浆、涂料、糊状体的喷涂

采矿行业：矿井内的固体颗粒、地下水、污浆水

化学行业：各种悬浮液、油脂、各种胶体浆、各种粘合剂

印刷、造纸：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料

工业锅炉、电厂：水煤浆输送
