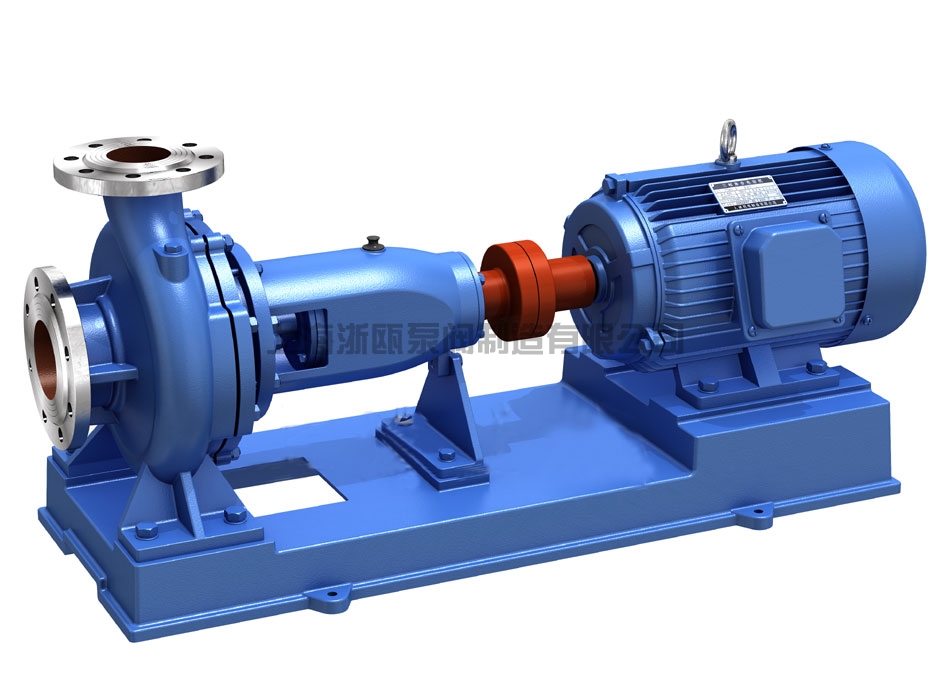

IS、IR型系列单级单吸离心泵

首页 > 产品中心 > 离心泵

产品概述
IS、IR型卧式单级单吸清水离心泵,它是BA型、BL型及其他单级清水离心泵的更新型。优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

产品特点

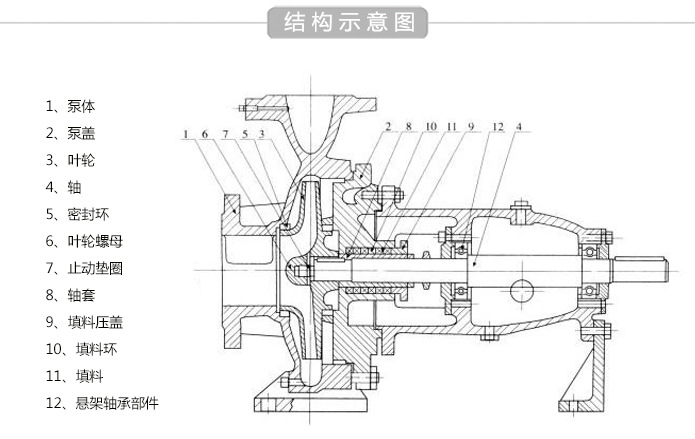

1、IS、IR型卧式单级单吸清水离心泵根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS、IR型卧式单级单吸清水离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。
6、为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。
7、泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。
型号意义






IS、IR型系列单级单吸离心泵性能参数:

型 号 流量 (m3/h) 扬程 (m) 电机功率 (kW) 转速 (r/min) 效率 (%) 汽蚀余量 (m)
IS50-32-125 12.5 20 2.2 2900 60 2.0
6.3 5 0.55 1450 54 2.0
IS50-32-160 12.5 32 3 2900 54 2.0
6.3 8 0.55 1450 48 2.0
IS50-32-200 12.5 50 5.5 2900 48 2.0
6.5 12.5 0.75 1450 42 2.0
IS50-32-250 12.5 80 11 2900 38 2.0
6.3 20 1.5 1450 32 2.0
IS65-50-125 25 20 3 2900 69 2.0
12.5 5 0.55 1450 64 2.0
IS65-50-160 25 32 5.5 2900 65 2.0
12.5 8 0.75 1450 60 2.0
IS65-40-200 25 50 7.5 2900 60 2.0
12.5 12.5 1.1 1450 55 2.0
IS65-40-250 25 80 15 2900 50 2.0
12.5 20 2.2 1450 46 2.0
IS65-40-315 25 125 30 2900 45 2.5
12.5 32 4 1450 41 2.5
IS80-65-125 50 20 5.5 2900 75 3.0
25 5 0.75 1450 71 2.5
IS80-65-160 50 32 7.5 2900 73 2.5
25 8 1.5 1450 69 2.5
IS80-50-200 50 50 15 2900 69 2.5
25 12.5 2.2 1450 65 2.5
IS80-50-250 50 80 22 2900 63 2.5
25 20 3 1450 60 2.5
IS80-50-315 50 125 37 2900 54 2.5
25 32 5.5 1450 52 2.5
IS100-80-125 100 20 11 2900 78 4.5
50 5 1.5 1450 75 2.5
IS100-80-160 100 32 15 2900 78 4.0
50 8 2.2 1450 75 2.5
IS100-65-200 100 50 22 2900 76 3.6
50 12.5 4 1450 73 2.0
IS100-65-250 100 80 37 2900 72 3.8
50 20 5.5 1450 68 2.0
IS100-65-315 100 125 75 2900 66 3.6
50 32 11 1450 63 2.0
IS125-100-200 200 50 45 2900 81 4.5
100 12.5 7.5 1450 76 2.5
IS125-100-250 200 80 75 2900 78 4.2
100 20 11 1450 76 2.5
IS125-100-315 200 125 90 2900 73 4.5
100 32 15 1450 73 2.2
IS125-100-400 100 50 30 1450 65 2.5
IS150-125-250 200 20 18.5 1450 81 3.0
IS150-125-315 200 32 30 1450 79 2.5
IS150-125-400 200 50 45 1450 76 2.8
IS200-150-250 400 20 37 1450 82 4.2
IS200-150-315 400 32 55 1450 82 3.5
IS200-150-400 400 50 90 1450 81 3.8

本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。
