JYWQ自动搅匀排污泵概述

JYWQ、JBWQ、JPWO系列自动搅匀排污泵是在普通排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤、节约了运行成本,是具有明显的先进性和用性的环保产品。注:JYWQ、JBWQ为普通型自动搅匀排污泵;JPWQ为带不锈钢外套内循环冷却系统自动搅匀排污泵

JYWQ自动搅匀排污泵主要特点

1.当自动搅匀排污泵运转时,自动搅拌池底沉积物,彻底防止污物淤积,无须人工清理;

2.独特的叶轮设计,具有将纤维物、杂物切碎和撕裂的功能;

3.采用外循环冷却系统,使排污泵低水位运转,减少电机起动频率,延长电机寿命;

4.国家标准图集推荐产品.

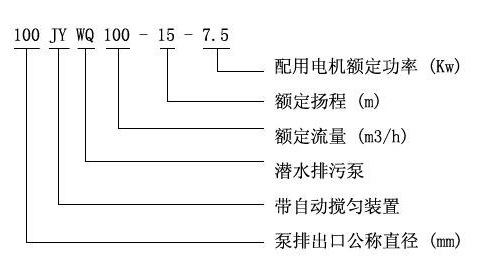

JYWQ自动搅匀排污泵型号意义

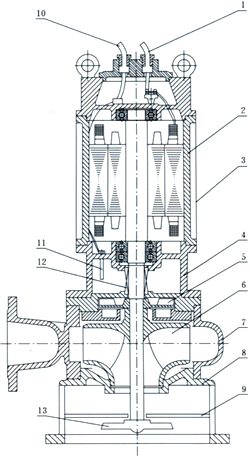

结构特点说明

1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。

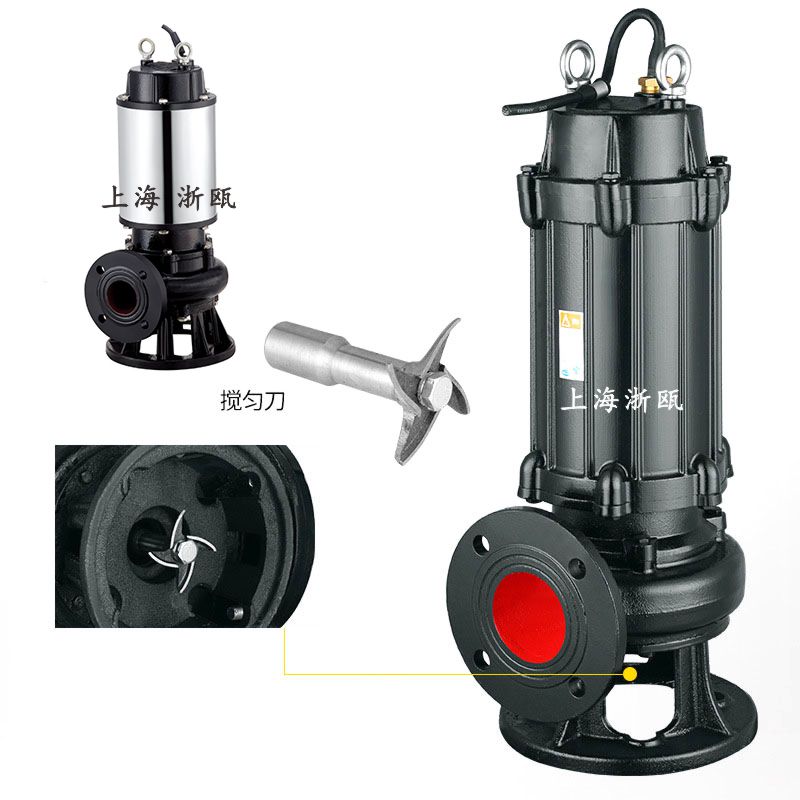

2、自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。

3、隔板将底座一分为二,搅拌与进水互不影响。

4、机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。

5、副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。

6、泵连线腔内没有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护,本公司可配全自动安全保护控制柜。

7、电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施绝对的保护。

8、油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号由控制系统对水泵实施保护。

9、JPWQ带内循环冷却系统,能保证水泵在水池低水位正常工作。



1


主电缆


2


机壳


3


内循环套


4


油箱


5


副叶轮


6


叶轮


7


泵体


8


底座


9


隔板


10


油水控头


11


机械密封


13


搅拌件


-


-


-


-

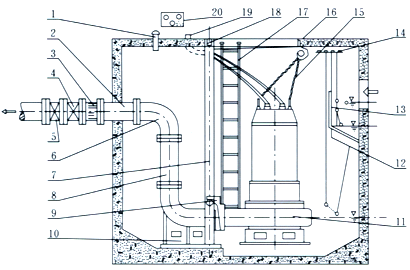

JYWQ自动搅匀排污泵自动藕合式安装示意图:


1
通风节
2
预埋管
3
膨胀节
4
逆止阀
5
闸阀
6
弯管
7
导轨
8
出水管
9
支架
10
耦合底
11
自动搅匀排污泵
12
浮球开关(水位开关)
13
隔板
14
浮球固定
15
小链
16
挂钩
17
人梯
18
支撑架
19
电缆出线
20
电机保护

其他产品推荐:

WQB 防爆自动搅匀排污泵

WQK/QG型带切割装置潜水排污泵

WQR耐高温潜水泵



JYWQ自动搅匀潜水排污泵性能参数表:

搅匀式潜水排污泵型号 口径
(mm)
流量
(m3/h)
扬程
(mm)
搅拌直径
(mm)
转速
(r/min)
效率
(%)
功率
(KW)
50JYWQ12-15-1200-1.5 50 12 15 1200 2900 48 1.5
50JYWQ20-7-1200-1.1 50 20 7 1200 2900 62 1.1
50JYWQ10-10-1200-1.1 50 10 10 1200 2900 56 1.1
50JYWQ15-15-1200-2.2 50 15 15 1200 2900 51 2.2
50JYWQ25-10-1200-2.2 50 25 10 1200 2900 65 2.2
50JYWQ15-20-1200-2.2 50 15 20 1200 2900 56 2.2
50JYWQ20-15-1200-2.2 50 20 15 1200 2900 56 2.2
50JYWQ42-9-1200-3 50 42 9 1200 2900 56 3
50JYWQ17-25-1200-3 50 17 25 1200 2900 56 3
50JYWQ25-22-1200-4 50 25 22 1200 2900 62 4
50JYWQ40-15-1400-4 50 40 15 1400 2900 70 4
50JYWQ25-32-1600-5.5 50 25 32 1600 2900 52 5.5
50JYWQ40-30-1600-7.5 50 40 30 1600 2900 68 7.5
65JYWQ25-15-1400-3 65 25 150 1400 2900 65 3
65JYWQ37-13-1400-3 65 37 13 1400 2900 62 3
65JYWQ25-28-1400-4 65 25 28 1400 2900 60 4
80JYWQ40-7-1600-2.2 80 40 7 1600 2900 54 2.2
80JYWQ29-8-1600-2.2 80 29 8 1600 2900 54 2.2
80JYWQ43-13-1600-4 80 43 13 1600 2900 63 4
80JYWQ50-10-1600-3 80 50 10 1600 1450 76 3
80JYWQ40-15-1600-4 80 40 15 1600 2900 70 4
80JYWQ60-13-1600-4 80 60 13 1600 2900 70 4
80JYWQ35-25-1600-5.5 80 35 25 1600 2900 64 5.5
80JYWQ50-25-1600-7.5 80 50 25 1600 2900 70 7.5
80JYWQ50-30-1600-7.5 80 50 30 1600 2900 70 7.5
100JYWQ80-9-2000-4 100 80 9 2000 1450 62 4
100JYWQ110-10-2000-5.5 100 110 10 2000 1450 71 5.5
100JYWQ70-15-2000-5.5 100 70 15 2000 1450 71 5.5
100JYWQ100-15-2000-7.5 100 100 15 2000 1450 73 7.5
100JYWQ80-20-2000-7.5 100 80 20 2000 2900 71 7.5
100JYWQ50-35-2000-11 100 50 35 2000 2900 68 11
100JYWQ70-22-2000-7.5 100 70 22 2000 2900 70 7.5
100JYWQ100-22-2000-15 100 100 22 2000 1450 61 15
100JYWQ80-30-2000-15 100 80 30 2000 1450 67 15
150JYWQ150-10-2000-7.5 150 150 10 2000 1450 75 7.5
150JYWQ210-7-2500-7.5 150 210 7 2500 1450 78 7.5
150JYWQ250-6-2500-7.5 150 250 6 2500 1450 79 7.5
150JYWQ150-15-2500-11 150 150 15 2500 1450 79 11
150JYWQ200-10-2500-15 150 200 10 2500 1450 73 15
150JYWQ65-40-3200-18.5 150 65 40 3200 1450 58 18.5
150JYWQ180-22-2600-18.5 150 180 22 2600 1450 75 18.5
150JYWQ150-26-2600-18.5 150 150 26 2600 1450 72 18.5
150JYWQ110-30-2600-18.5 150 110 30 2600 1450 72 18.5
150JYWQ300-15-2600-22 150 300 15 2600 1450 76 22
150JYWQ130-30-2600-22 150 130 30 2600 1450 70 22
150JYWQ100-40-3000-30 150 100 40 3000 1450 64 30
200JYWQ300-7-3000-11 200 300 7 3000 1450 75 11
200JYWQ250-11-3000-15 200 250 11 3000 1450 72 15
200JYWQ300-10-3000-15 200 300 10 3000 1450 75 15
200JYWQ250-15-3000-18.5 200 250 15 3000 1450 72 18.5
200JYWQ400-10-3000-22 200 400 10 3000 1450 75 22
200JYWQ200-20-3000-22 200 200 20 3000 1450 73 22
200JYWQ250-22-3000-30 200 250 22 3000 1450 73 30
250JYWQ600-7-3000-22 250 600 7 3000 1450 78 22
250JYWQ600-9-3000-30 250 600 9 3000 1450 78 30
250JYWQ600-20-3000-55 250 600 20 3000 1450 73 55
250JYWQ600-25-3000-75 250 600 25 3000 1450 73 75
250JYWQ800-12-3000-45 250 800 12 3000 1450 76 45
300 JYWQ500-15-3400-45 300 500 15 3400 980 70 45
300 JYWQ600-20-3400-55 300 600 20 3400 980 75 55
300 JYWQ800-15-3400-55 300 800 15 3400 980 73 55
300 JYWQ800-20-3400-75 300 800 20 3400 980 78 75
300 JYWQ950-20-3400-90 300 950 20 3400 980 80 90
300 JYWQ1000-25-3400-110 300 1000 25 3400 980 82 110
350JYWQ1100-10-3800-55 350 1100 10 3800 980 84.5 55
350JYWQ1500-15-3800-90 350 1500 15 3800 980 82.5 90
350JYWQ1200-18-3800-90 350 1200 18 3800 980 83.1 90
350JYWQ1100-28-3800-132 350 1100 28 3800 740 83.2 132
350JYWQ1000-36-3800-160 350 1000 36 3800 740 78.5 160
400JYWQ1500-10-4000-75 400 1500 10 4000 980 82.1 75
400JYWQ2000-15-4000-132 400 2000 15 4000 740 85.5 132
400JYWQ1700-22-4000-160 400 1700 22 4000 740 82.1 160
400JYWQ1500-26-4000-160 400 1500 26 4000 740 83.5 160
400JYWQ1700-30-4000-200 400 1700 30 4000 740 83.5 200
400JYWQ1800-32-4000-250 400 1800 32 4000 740 82.1 250

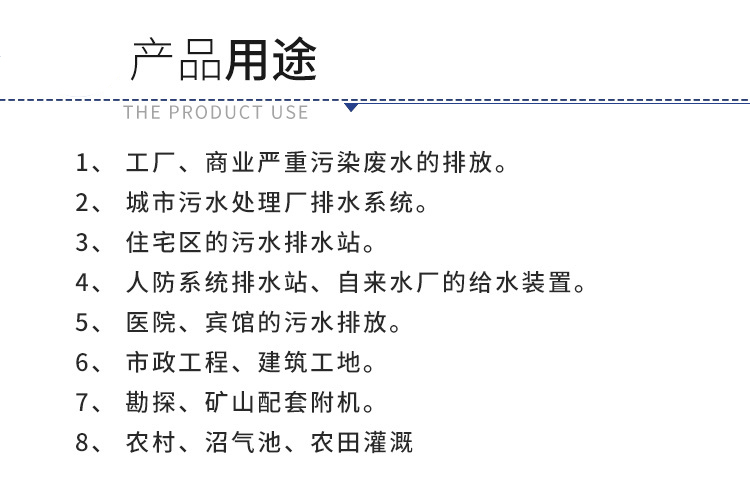

JYWQ自动搅匀排污泵主要用途
1.工厂、商业严重污染废水的排放。

2.城市污水处理厂、医院、宾馆的排水系统。

3.住宅区的污水排水站。

4.人防系统排水站、自来水厂的给水装置。

5.市政工程、建筑工地。

6.勘探、矿山、发电厂配套附机。

7.农村沼气池、农田灌溉、河塘清淤。
