产品概述

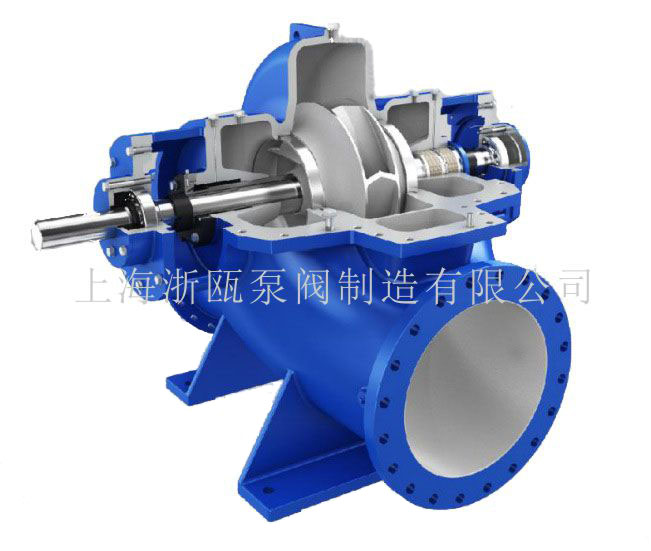

S型单级双吸水平中开式离心泵。该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。适用于工业和城市给排水、农田排灌。

产品特点
1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；
2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；
3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；
4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点

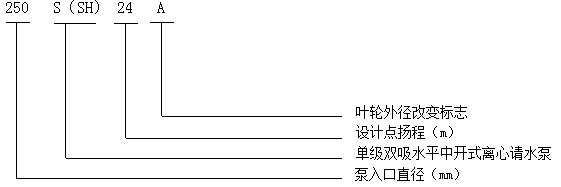

型号定义

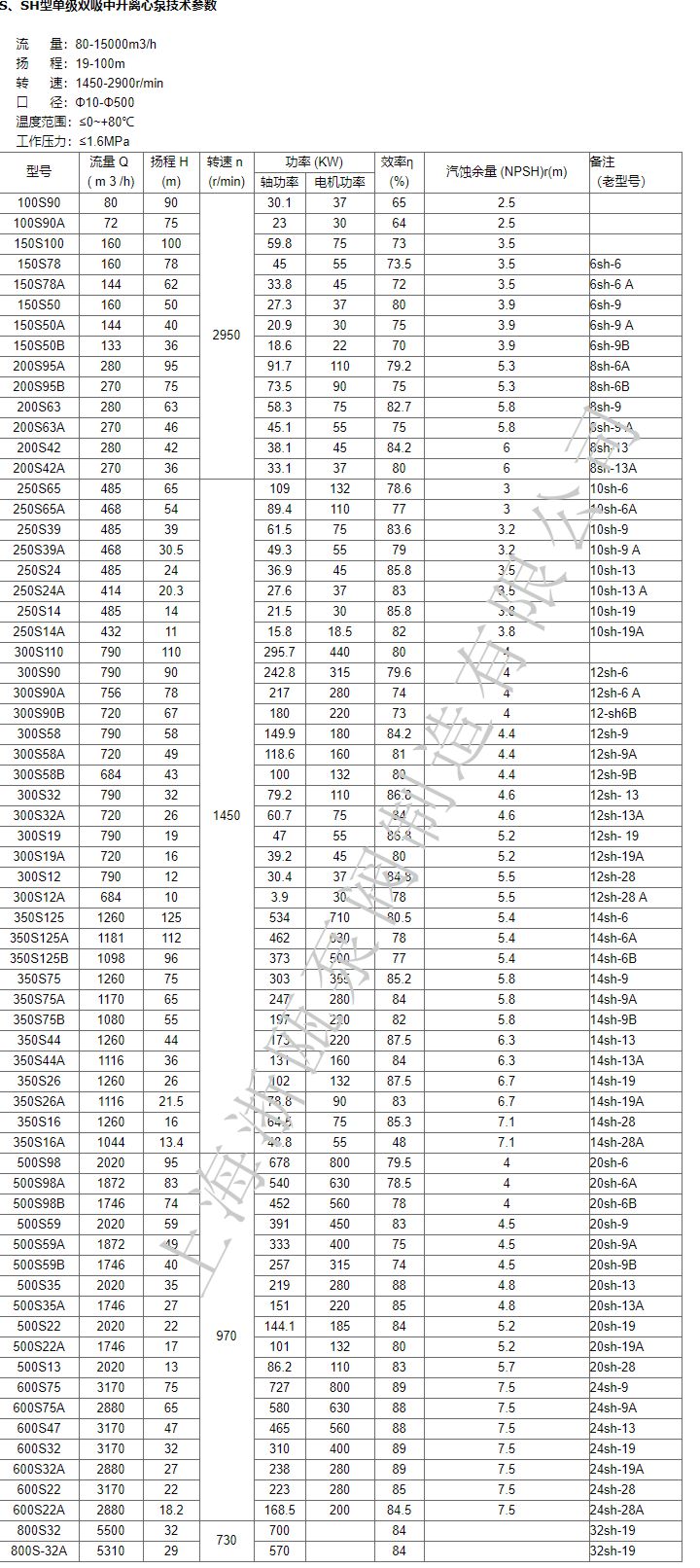

技术参数
流量：80-3000m3/h
扬程：19-100m。
转速：1450-2900r/min
口径：φ100-φ500
温度范围：0-+80℃
工作压力：≤1.6MPa
结构说明
本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。

经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性连轴器由电机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封（根据用户需要可采用机械密封结构）。

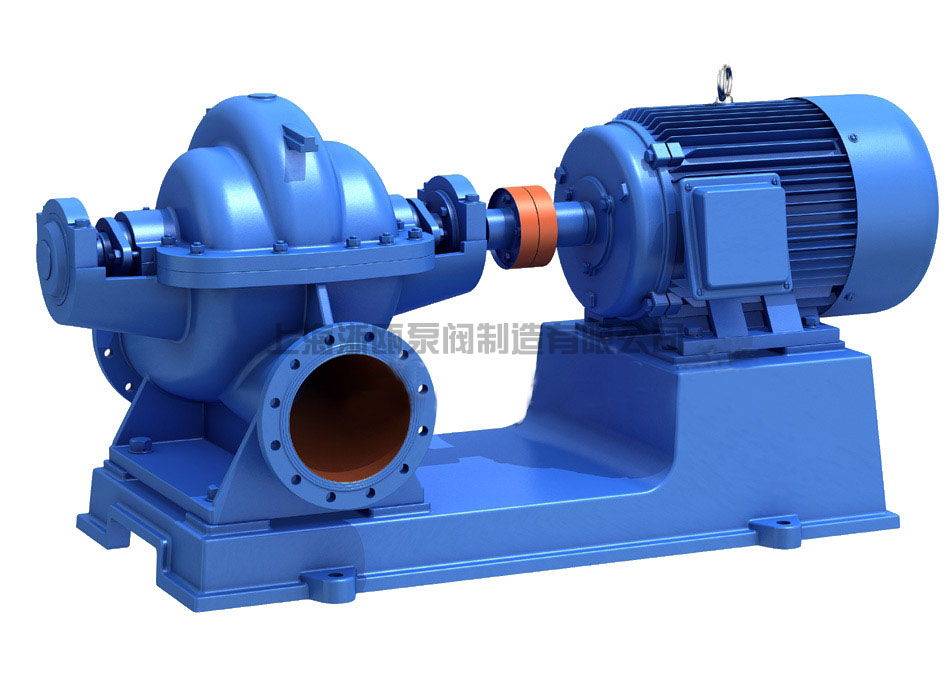

结构图如下：

1、泵体    2、泵盖    3、叶轮   4、轴     5、双吸密封环   6、轴套   7、联轴器   8、轴承体  9、密封部件
六、安装

1、检查水泵和电动机应无损坏。

2、水泵的安装高度，加入吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸符合泵机组的安装尺寸。

3、安装顺序：

① 将水泵放在埋有地脚螺拴的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺拴，以防走动。

② 在基础与泵底脚之间灌注混凝土。

③ 待混凝土干固后，拧紧地脚螺栓，并重新检查水泵的水平度。

④ 校正电动机由轴与水泵轴的同心度。使轴成一直线，在两连轴器外圆上的不同心度允差为0.1毫米，端面间隙沿圆周的不均匀允差0.3毫米（在联接进出水管路及试行后再分别校核一遍，仍应符合上述要求）。

⑤ 在检查电动机转向与水泵的转向相一致后，装上连轴器的联接柱销。

4、进出水管路应另设支架支撑，不得借泵体支承。

5、水泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。

6、如水泵安装在进水水位以上时，为了灌泵起动，一般可装底阀，也可采用真空引水的方法。

7、水泵的出水管路中，一般需安装闸阀和止回阀（扬程小于20米的可不用），止回阀装在闸阀后面。

以上所述的安装方法是指不配带公共底座的水泵机组。

安装配带公共底座的泵，用调整底座与混凝土基础之间的楔型垫铁来校正机组的水平，然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。

起动、停止和运行

1、起动和停止

① 起动前，转动泵的转子，应该轻滑均匀。

② 关闭出水闸阀，向泵内注水（如无底阀则用真空泵抽吸引水），要保证泵内充满水，无空气窝存。

③ 如果泵上装有真空表或压力表，要关闭其与泵相连接的旋塞再起动电动机，待转速正常后再打开；然后逐渐打开出水阀闸，如流量过大，可以适当地关小闸阀进行调节；反之，流量过小时，将闸阀开大。

④ 均匀地拧紧填料压盖上的压紧螺母，使液体成滴状漏出，同时注意填料腔外的温升。

⑤ 当停止水泵运转时，要先关闭真空表及压力表的旋塞和出水管路上的闸阀，然后切断电动机的电源，如所处环境的温度较低时，则应将泵体下部的四方螺塞打开，去掉剩水，以免冻裂。

⑥ 长期停止使用时，应拆开水泵，将零件上的水擦干，在加工表明涂上防锈油保管好。

2、运转：

① 水泵轴承温度不应超过75℃。

② 润油轴承用的钙基黄油的数量以占轴承体空间的1/3～1/2为宜。

③ 填料磨损时可适当压紧填料压盖，若磨损过多应予以更换。

④ 定期检查弹性连轴器部件，注意电机轴承升温。

⑤ 转运工程中，如发现噪声或其他不正常的声音时，应立即停车，检查其原因，加以消除。

⑥ 不得任意提高水泵的转速，但可以降低转速使用，如本型泵额度转速为n，流量为Q，扬程为H， 轴功率为N，降低转速为n1，降速后流量、扬程轴功率分别为Q1、H1和N1，其相互关系，可用下列公式进行换算：
装配与安装

1、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上连轴器。

2、将转子部件装在泵体上，调整叶轮，使其轴向位置位于两侧双吸密封环的中间后加以固定，并将轴承体压盖螺母由固定螺钉紧固。

3、装上填料，放好中开面纸垫，盖上泵盖，拧紧泵盖螺母，再装上填料压盖。但不要把填料压的太紧，填料过紧会使轴套发热，耗费功率较大；也不要压的太松，过松会使液体渗漏大，水泵效率降低。

装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均匀即可。拆卸可按上述装配顺序相反地进行。

S、SH型单级双吸泵：

中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。
