WQB 系列防爆无堵塞潜水排污泵

首页 > 产品中心 > 排污泵

相关产品系列:排污泵潜水泵

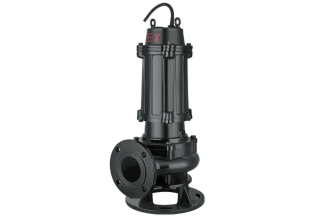

WQB防爆潜水排污泵产品介绍:
WQB系列防爆无堵塞排污泵是在WQ排污泵的基础上配用了防爆电机,很多人习惯称它为防爆潜污泵,我们从产品名称上就知道它可以潜入液下工作。由于潜水排污泵在使用中安装简单,维修方便,使用时也不用灌引水。它的应用就很广泛,也很容易被市场认可。该泵是一种新型防爆排污泵类,具有高效、无泄露、抗堵塞性好、运行平稳、可靠性高、安全可靠、结构紧凑等特点。在排送固体颗粒和长纤维垃圾以及减少污水坑内沉积等方面,具有独特功能。

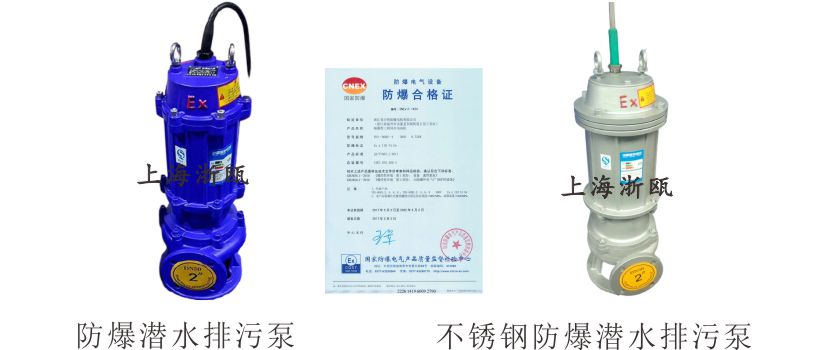

防爆潜污泵和普通潜污泵的区别:

防爆潜污泵在潜水排污泵的基础上把原来的普通电机改为防爆电机,引出电缆泵体上多加了一个防爆头以避免泵体电机及线路产生火花而发生火灾及爆炸事故,从而达到防爆标准,防爆潜水泵的特点是:禁止使用输送易燃易爆的液体,因为毕竟整个电机是潜入液体里面工作的,如果电缆破损或者水泵漏电都有可能产生火花而导致危险事故,只能用于环境要求防爆的场所。

防爆无堵塞排污泵的特点是在泵的底盘处设计一个引水装置,该装置随电机高速旋转,将泵腔中的高压水引出,以10-20m/s的旋流速度冲洗水池的底部,利用搅拌池底堆积物,使其与水混为一体,引水装置的周围进入泵腔并随之排出,彻底防止污物杂物在池底的堆积,彻底净化污水池。该泵水力性能先进成熟,性能指标已达到国外同类产品先进技术水平。

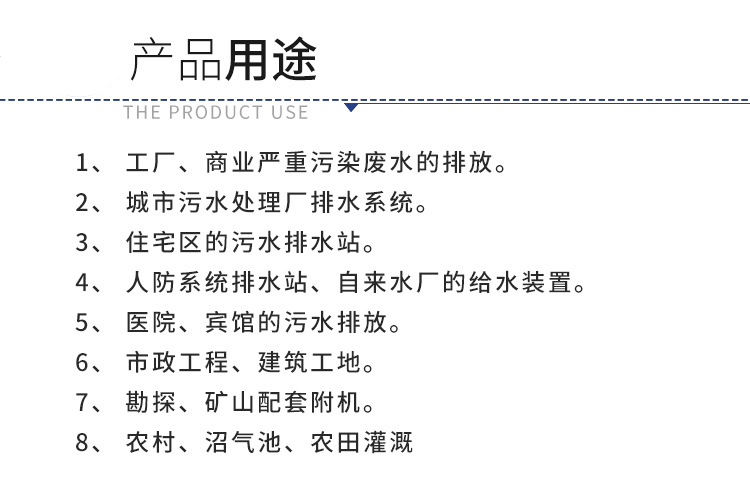

适用范围:
防爆无堵塞排污泵现在很多时候都被用来传输各种生活污水、工业废水、建筑工地排水,适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

产品优势:潜水排污泵是一种泵与电机连体,并同时潜入液下工作的泵类产品,靠外部的水冷却电机,潜水排污泵的优点是不要泵房安装,大大降低了使用成本,参数选型合理就不存在无法上水的现象。但是介质的温度限制是潜水排污泵的缺点。它的优点主要表现在:

1.结构紧凑、占地面积小;

2.安装维修方便;

3.连续运转时间长;

4.不存在汽蚀破坏及灌引水等问题。
WQB型防爆无堵塞排污泵工作原理及使用说明:

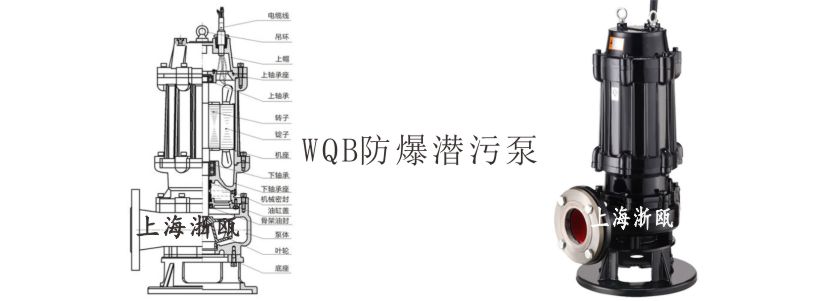

WQB型潜水泵由污水泵、密封系统、潜水电机、控制及保护系统、自动安装系统等几部分组成。与一般污水泵不同的是:WQ型防爆无堵塞排污泵中泵与电机同轴旋转,并同时潜入液下工作。泵的密封系统能有效地阻止液体进入到电机腔中,保护电机安全运行。控制及保护系统使泵在发生漏水、漏油、过载、过热、缺相等故障时,及时报警并停机备修。

使用技术关键:在WQB型防爆无堵塞排污泵中,主要的问题是保证水泵的使用可靠性,而影响排污泵使用可靠性的关键问题又是泵的密封性能和无过载性能以及重要零部件的使用寿命,在泵的密封中,我们采用了副叶轮流体动力密封与机械密封相结合的新型密封技术,使密封可靠性有了极大的提高。而在无过载性能方面,我们采用全场程理论进行泵的水力设计,同时采用双通道叶轮,使泵不仅具有较大的通过能力而且更重要的是泵在整个扬程范围内功率都不会超过电机额定功率而使用电机过载。
因此,自动安装系统通过耦合装置,使泵在安装和拆卸时自动与管路系统连接或断开。WQ型潜水排污泵是水处理中不可缺少的重要设备。它的安全运行直接影响到整个水处理系统的安全运行。

WQB型防爆无堵塞排污泵定期维护与日常保养常识:
为了保证潜水排污泵的正常使用和寿命,应该进行定期的检查和保养:

1、更换密封环:防爆无堵塞排污泵在污水介质中长期使用后,叶轮与密封环之间的间隙可能增大,造成水泵流量和效率下降,应关掉电闸,将水泵吊起,拆下底盖,取下密封环,按叶轮口环实际尺寸配密封环,间隙一般在0.5mm左右。
2、防爆无堵塞排污泵长期不用时,应清洗并吊起置于通风干燥处,氟塑料泵注意防冻。若置于水中,每15天至少运转30min(不能干磨),以检查其功能和适应性。
3、电缆每年至少检查一次,若破损请给予更换。
4、每年至少检查一次电机绝缘及紧固螺钉,若电机绝缘下降请找专人维修,若紧固螺钉松动请重新紧固。
5、潜水排污泵在出厂前已注入适量的机油,用以润滑机械密封,该机油应每年检查一次。如果发现机油中有水,应将其放掉,更换机油,更换密封垫,旋紧螺塞。三个星期后,须重新检查,如果机油又成乳化液,则机械密封应进行检查,必要时应更换。
6、防爆无堵塞排污泵运行发生故障后,请按给出的故障排除方法排除,如仍不能解决,并不能确定原因时,不要私自乱拆乱修,应立即找专人维修。

其他产品推荐:

CT4防爆潜水排污泵

全保型潜水排污泵漏水漏电过载保护

BQW、BQS矿用隔爆排污(排沙)泵

WQB系列防爆无堵塞潜水排污泵性能参数:

型号 口径
mm
流量
m3/h
扬程
m
功率
KW
转速
r/min
效率
%
25-8-22-1.1 25 8 22 1.1 2825 38.5
32-12-15-1.1 32 12 15 1.1 2825 40
40-15-15-1.5 40 15 15 1.5 2840 45.1
40-15-30-2.2 40 15 30 2.2 2840 48
50-20-7-0.75 50 20 7 0.75 1390 54
50-10-10-0.75 50 10 10 0.75 1390 56
50-20-15-1.5 50 20 15 1.5 2840 55
50-15-25-2.2 50 15 25 2.2 2840 56
50-18-30-3 50 18 30 3 2880 58
50-25-32-5.5 50 25 32 5.5 2900 53
50-20-40-7.5 50 20 40 7.5 2900 55
65-25-15-2.2 65 25 15 2.2 2840 52
65-37-13-3 65 37 13 3 2880 55
65-25-30-4 65 25 30 4 2890 58
65-30-40-7.5 65 30 40 7.5 2900 56
65-35-50-11 65 35 50 11 2930 60
65-35-60-15 65 35 60 15 2930 63
80-40-7-2.2 80 40 7 2.2 1420 52
80-43-13-3 80 43 13 3 2880 50
80-40-15-4 80 40 15 4 2890 57
80-65-25-7.5 80 65 25 7.5 2900 56
100-80-10-4 100 80 10 4 1440 62
100-110-10-5.5 100 110 10 5.5 1440 66
100-100-15-7.5 100 100 15 7.5 1440 67
100-85-20-7.5 100 85 20 7.5 1440 68
100-100-25-11 100 100 25 11 1460 65
100-100-30-15 100 100 30 15 1460 66
100-100-35-18.5 100 100 35 18.5 1470 65
125-130-15-11 125 130 15 11 1460 62
125-130-20-15 125 130 20 15 1460 63
150-145-9-7.5 150 145 9 7.5 1440 63
150-180-15-15 150 180 15 15 1460 65
150-180-20-18.5 150 180 20 18.5 1470 75
15-180-25-22 150 180 25 22 1470 76
150-130-30-22 150 130 30 22 1470 75
150-180-30-30 150 180 30 30 1470 73
150-200-30-37 150 200 30 37 1480 70
200-300-7-11 200 300 7 11 970 73
200-250-11-15 200 250 11 15 970 74
200-400-10-22 200 400 10 22 1470 76
200-400-13-30 200 400 13 30 1470 73
200-250-15-18.5 200 250 15 18.5 1470 72
200-300-15-22 200 300 15 22 1470 73
200-250-22-30 200 250 22 30 1470 71
200-350-25-37 200 350 25 37 1980 75
200-400-30-45 200 400 30 45 1480 70
250-600-9-30 250 600 9 30 980 74
250-600-12-37 250 600 12 37 1480 78
250-600-15-45 250 600 15 45 1480 75
250-600-20-55 250 600 20 55 1480 73
250-600-25-75 250 600 25 75 1480 73
250-800-12-45 250 800 12 45 980 76
300-500-15-45 300 500 15 45 980 70
300-800-15-55 300 800 15 55 980 73
300-600-20-55 300 600 20 55 980 75
300-800-20-75 300 800 20 75 980 78
300-950-20-90 300 950 20 90 980 80
300-1000-25-110 300 1000 25 110 980 82
350-1100-10-55 350 1100 10 55 980 84.5
350-1500-15-90 350 1500 15 90 980 82.5
350-1200-18-90 350 1200 18 90 980 83.1
350-1100-28-132 350 1100 28 132 740 83.2
350-1000-36-160 350 1000 36 160 740 78.5
350-1500-10-75 400 1500 10 75 980 82.1
400-2000-15-132 400 2000 15 132 740 85.5
400-1700-22-160 400 1700 22 160 740 82.1
400-1500-26-160 400 1500 26 160 740 83.5
400-1700-30-200 400 1700 30 200 740 83.5
400-1800-32-250 400 1800 32 250 740 82.1

适用范围:
防爆无堵塞排污泵现在很多时候都被用来传输各种生活污水、工业废水、建筑工地排水,适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。



WQB 系列防爆无堵塞潜水排污泵产品手册下载

温馨提示:
请下载“WQB 系列防爆无堵塞潜水排污泵”产品手册文件后查看。如不明白地方,可联系我们。
