无堵塞纸浆泵概述
XWJ型无堵塞泵是一种新型、节能型纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面:采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精度轴承(D级精度)及优质轴材料等。XWJ型纸浆泵可广泛适用于轻工、造纸行业中温度低于110℃,浓度低于6%浆料的输送,同时也可用于工业和城市给水、排水等场合。

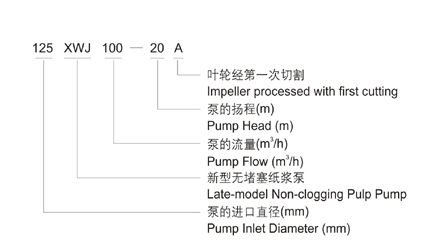

无堵塞纸浆泵型号意义

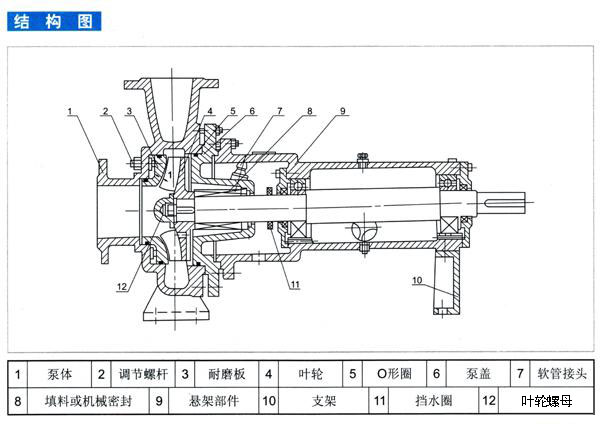

无堵塞纸浆泵结构简介
1、XWJ型纸浆泵为单级单吸悬臂式结构，主要由泵体、叶轮、泵盖、耐磨板及悬架部件组成；
2、从电机端看，电机为顺时针方向旋转，且泵为轴向吸入，径向（中间）排出；
3、泵为后开门结构，维修时可不必拆卸进出管路；
4、泵轴有两个高精度滚动轴承支撑，采用稀油润滑（20＃机油）；
5、轴封采用机械密封或填料两种形式；
6、耐磨板与叶轮前侧间隙可通过调节螺杆进行调节，
7、泵和电机有柱销联轴器直联传动。
其他产品推荐:
|
|
|
|
XWJ无堵塞纸浆泵性能参数：
|
型号 |
流量 |
扬程 |
转速 |
配套电机型号及功率 |
|
|
80XWJ25-12.5 |
|
25 |
12.5 |
1450 |
Y100L1-4/2.2 |
|
A |
20 |
10 |
Y90L-4/1.5 | ||
|
80XWJ25-20 |
|
25 |
20 |
Y100L2-4/3 | |
|
A |
20 |
16 |
Y100L1-4/2.2 | ||
|
100XWJ50-20 |
|
50 |
20 |
Y132S-4/5.5 | |
|
A |
45 |
18 |
Y112M-4/4 | ||
|
B |
40 |
16 |
Y112M-4/4 | ||
|
100XWJ50-32 |
|
50 |
32 |
Y160M-4/11 | |
|
A |
40 |
26 |
Y132S-4/5.5 | ||
|
125XWJ100-20 |
|
100 |
20 |
Y160M-4/11 | |
|
A |
90 |
18 |
Y132M-4/7.5 | ||
|
B |
80 |
16 |
Y132M-4/7.5 | ||
|
125XWJ100-32 |
|
100 |
32 |
Y160L-4/15 | |
|
A |
90 |
28 |
Y160M-4/11 | ||
|
B |
80 |
26 |
Y160M-4/11 | ||
|
150XWJ200-20 |
|
200 |
20 |
Y180M-4/18.5 | |
|
A |
180 |
18 |
Y160L-4/15 | ||
|
B |
160 |
16 |
Y160M-4/11 | ||
|
150XWJ200-32 |
|
200 |
32 |
Y200L-4/30 | |
|
A |
187 |
28 |
Y180L-4/22 | ||
|
B |
170 |
24 |
Y180M-4/18.5 | ||
|
200XWJ400-20 |
|
400 |
20 |
Y225S-4/37 | |
|
A |
380 |
18 |
Y220L-4/30 | ||
|
B |
340 |
15 |
Y180L-4/22 | ||
|
200XWJ400-32 |
|
400 |
32 |
Y250M-4/55 | |
|
A |
375 |
28 |
Y225M-4/45 | ||
|
B |
340 |
24 |
Y225S-4/37 | ||
XWJ无堵塞纸浆泵产品手册下载
温馨提示：
请下载“XWJ无堵塞纸浆泵”产品手册文件后查看。如不明白地方，可联系我们。
