■产品概述
DBY型电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、罗杆泵，来应用于石化、陶瓷、冶金等行业，我单位目前生产的电动隔膜泵产品设计均参考国外隔膜泵，DBY型隔膜泵适用于低压，即出口压力≤3kgf/cm2的场合。
■ 性能特点
一、不需灌引水，自吸能力达7米以上。
二、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开，所以介质不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
四、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶，电机分为普通式和防爆式(B3d)两种。

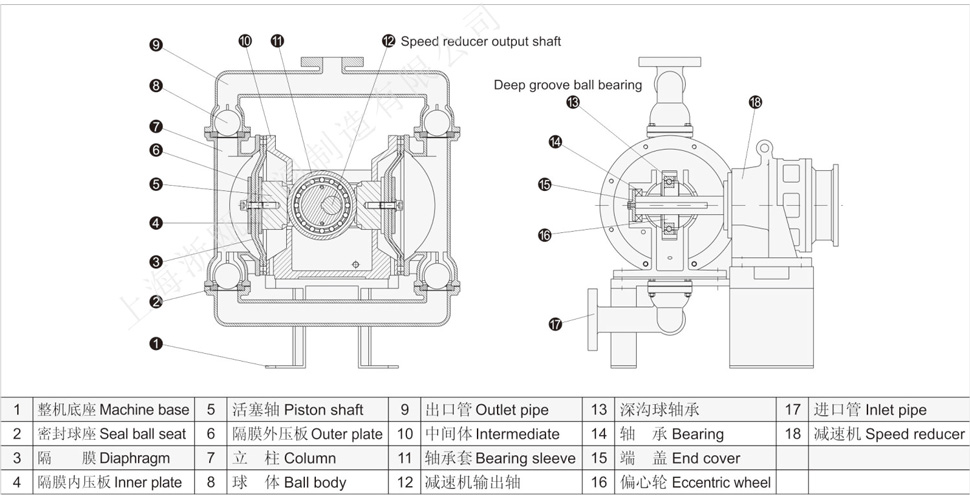

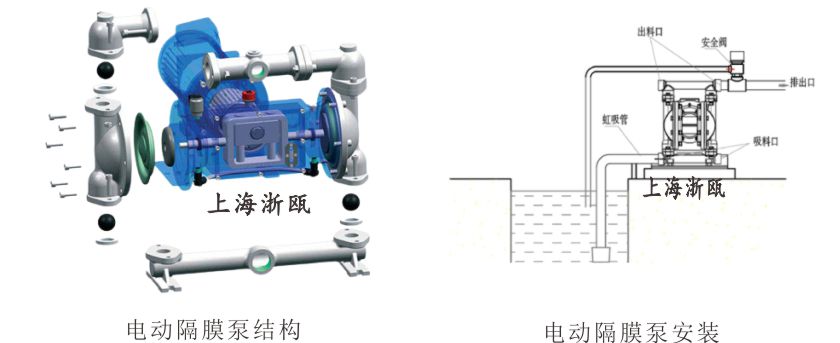

DBY电动隔膜泵结构图：

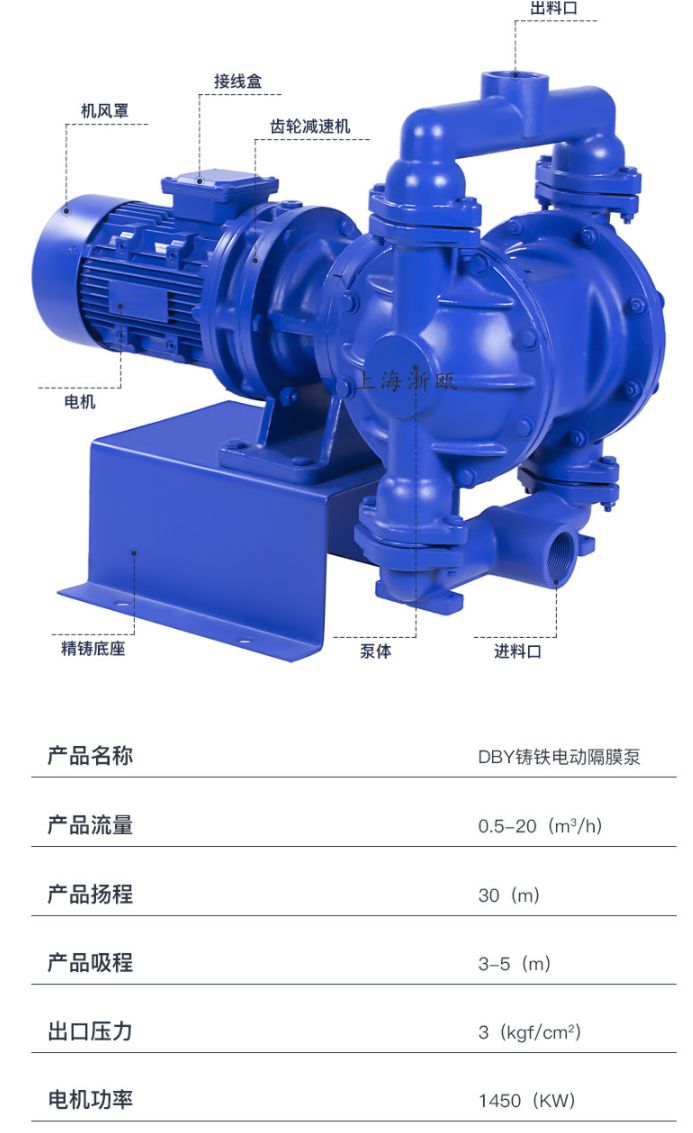

DBY电动隔膜泵性能参数：
|
型号
|
泵
|
流量M3/h
|
扬程 M
|
吸程 M
|
配备功率 KW
|
使用温度℃
|
配备减速机型号
|
|||
|
进口
|
出口
|
铸铁
|
不锈钢
|
铝合金
|
||||||
|
DBY-10
|
丝扣
|
3/8"
|
0.5
|
30
|
3
|
0.55
|
100
|
150
|
80
|
XWD0.55-2-35
|
|
DBY-15
|
丝扣
|
1/2"
|
0.75
|
30
|
3
|
0.55
|
100
|
150
|
80
|
XWD0.5-2-35
|
|
DBY-25
|
25
|
25
|
3.5
|
30
|
4
|
1.5
|
100
|
150
|
80
|
XLD1.5-3-35
|
|
DBY-40
|
40
|
40
|
4.5
|
30
|
4
|
2.2
|
100
|
150
|
80
|
XLD1.5-3-35
|
|
DBY-50
|
50
|
50
|
6.5
|
30
|
4.5
|
4
|
100
|
150
|
80
|
XLD2.2-3-35
|
|
DBY-65
|
65
|
65
|
8
|
30
|
4.5
|
4
|
100
|
150
|
80
|
XLD2.2-3-35
|
|
DBY-80
|
80
|
80
|
16
|
30
|
5
|
5.5
|
100
|
150
|
80
|
XLD3-3-35
|
|
DBY-100
|
100
|
80
|
20
|
30
|
5
|
5.5
|
100
|
150
|
80
|
XLD3-3-35
|
主要用途
泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
油漆、颜料、胶水、粘合剂、
各种瓦、瓷、砖器及陶瓷釉浆
各种磨料、腐蚀剂、清洗油垢
各种剧毒、易燃、易挥发液体
各种污水、水泥灌浆及灰浆
各种强酸、强碱、强腐蚀液体
各种粘稠浆、乳化液、各种软膏化装品
各种固液分离设备的前级送压装置 主要用途
1. 各种剧毒、易燃、易挥发液体。2. 各种强酸、强碱、强腐蚀液体。3. 可输送较高温度的介质150℃。4. 作为各种压滤机前级送压装置。5. 热水回收及循环。6. 油罐车、油库、油品装卸。7. 泵吸泡菜果酱、土豆泥、巧克力等。8. 泵吸油漆、树胶、颜料粘合剂。9. 各种瓷器釉浆水泥灌浆灰浆泥浆。10. 各种橡胶浆乳胶、有机溶剂、填料。11. 用泵为油轮驳船清仓吸取仓内污水及剩油。12. 啤酒花及发酵粉稀浆、糖浆、糖密。13. 泵吸矿井、坑道、隧道、下水道中污水、沉淀物。14. 各种特殊介质的吸送。
泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
油漆、颜料、胶水、粘合剂、
各种瓦、瓷、砖器及陶瓷釉浆
各种磨料、腐蚀剂、清洗油垢
各种剧毒、易燃、易挥发液体
各种污水、水泥灌浆及灰浆
各种强酸、强碱、强腐蚀液体
各种粘稠浆、乳化液、各种软膏化装品
各种固液分离设备的前级送压装置 主要用途
1. 各种剧毒、易燃、易挥发液体。2. 各种强酸、强碱、强腐蚀液体。3. 可输送较高温度的介质150℃。4. 作为各种压滤机前级送压装置。5. 热水回收及循环。6. 油罐车、油库、油品装卸。7. 泵吸泡菜果酱、土豆泥、巧克力等。8. 泵吸油漆、树胶、颜料粘合剂。9. 各种瓷器釉浆水泥灌浆灰浆泥浆。10. 各种橡胶浆乳胶、有机溶剂、填料。11. 用泵为油轮驳船清仓吸取仓内污水及剩油。12. 啤酒花及发酵粉稀浆、糖浆、糖密。13. 泵吸矿井、坑道、隧道、下水道中污水、沉淀物。14. 各种特殊介质的吸送。
DBY铸铁电动隔膜泵产品手册下载
温馨提示：
请下载“DBY铸铁电动隔膜泵”产品手册文件后查看。如不明白地方，可联系我们。
