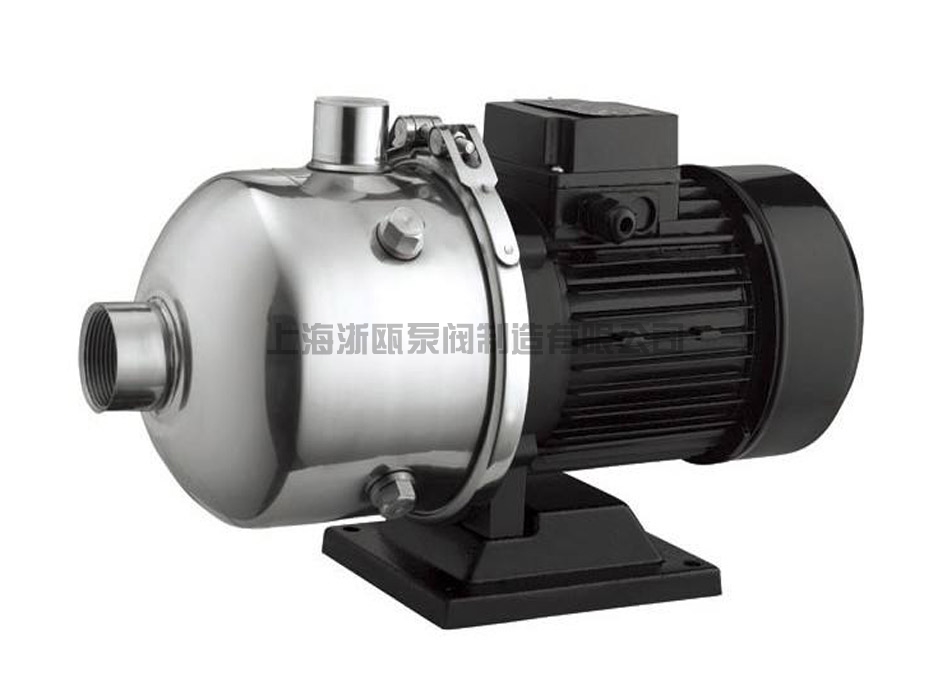

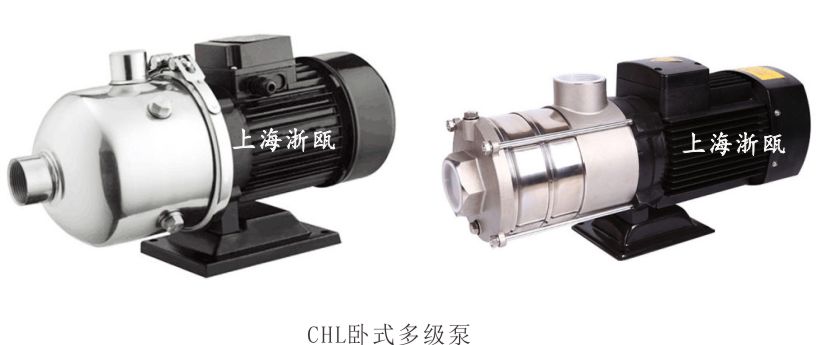

CHL系列桶式不锈钢多级离心泵概述
CHL系列桶式不锈钢多级离心泵配卧式加长轴电机，轴向吸入，径向排出。泵的过流部件均为不锈钢冲压成形。产品具有适应范围广，高效节能。

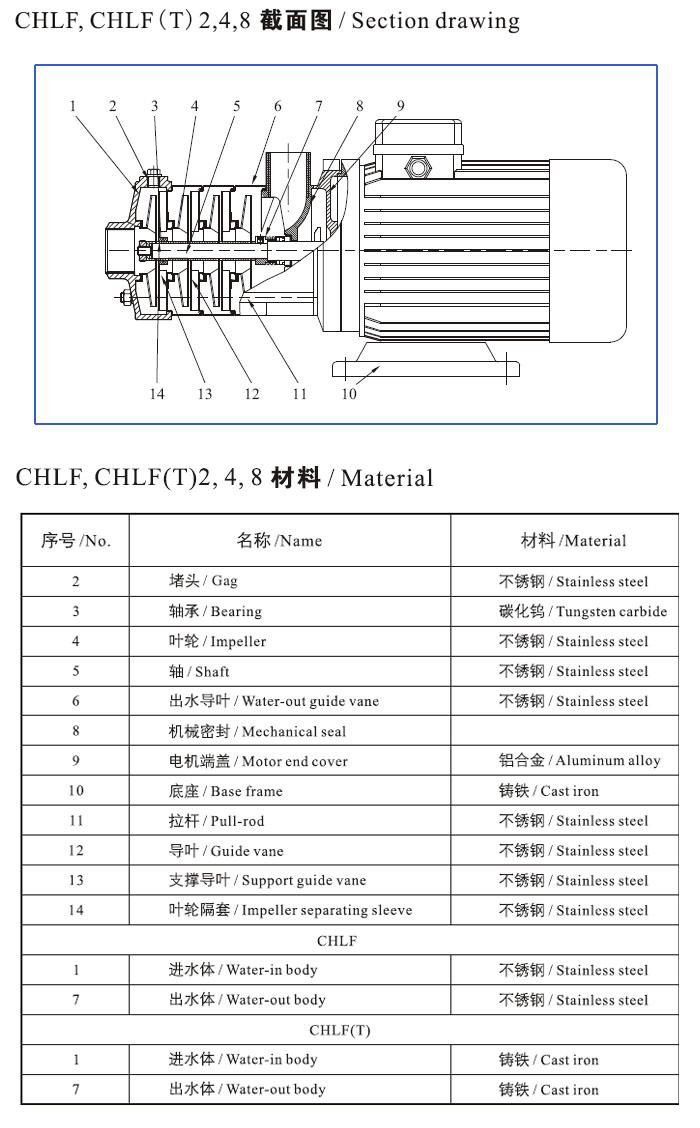

CHL轻型卧式多级离心泵结构图
电机
电机为全封闭，风冷式二极标准电机。
防护等级：IP55, 绝缘等级：
CHL/CHLF轻型卧式多级离心泵性能参数：
| 型号 | 扬程（m） | 流量（m3/h） | 电机功率（KW） | 转速（r/min） |
| CHL2-20 | 14 | 2 | 0.37 | 2900 |
| CHL2-30 | 21 | 2 | 0.55 | 2900 |
| CHL2-40 | 28 | 2 | 0.55 | 2900 |
| CHL2-50 | 35 | 2 | 0.55 | 2900 |
| CHL2-60 | 42 | 2 | 0.75 | 2900 |
| CHL4-20 | 15 | 4 | 0.55 | 2900 |
| CHL4-30 | 22 | 4 | 0.75 | 2900 |
| CHL4-40 | 30 | 4 | 0.75 | 2900 |
| CHL8-10 | 8.5 | 8 | 0.75 | 2900 |
| CHL8-20 | 17 | 8 | 0.75 | 2900 |
| CHL8-30 | 25.5 | 8 | 1.1 | 2900 |
| CHL8-40 | 34 | 8 | 1.5 | 2900 |
| CHL8-50 | 42.5 | 8 | 2.2 | 2900 |
| CHL12-10 | 9.5 | 12 | 0.75 | 2900 |
| CHL12-20 | 19.5 | 12 | 1.2 | 2900 |
| CHL12-30 | 29.5 | 12 | 1.8 | 2900 |
| CHL12-40 | 39.5 | 12 | 2.4 | 2900 |
| CHL12-50 | 50 | 12 | 3 | 2900 |
| CHL16-10 | 10 | 16 | 1.1 | 2900 |
| CHL16-20 | 21 | 16 | 2.2 | 2900 |
| CHL16-30 | 32 | 16 | 3 | 2900 |
| CHL20-10 | 9.5 | 20 | 1.1 | 2900 |
| CHL20-20 | 21 | 20 | 2.2 | 2900 |
| CHL20-30 | 33 | 20 | 4 | 2900 |
| CHLF（T）2-20 | 14 | 2 | 0.37 | 2900 |
| CHLF（T）2-30 | 21 | 2 | 0.55 | 2900 |
| CHLF（T）2-40 | 28 | 2 | 0.55 | 2900 |
| CHLF（T）2-50 | 35 | 2 | 0.55 | 2900 |
| CHLF（T）2-60 | 42 | 2 | 0.75 | 2900 |
| CHLF（T）4-20 | 15 | 4 | 0.55 | 2900 |
| CHLF（T）4-30 | 22 | 4 | 0.55 | 2900 |
| CHLF（T）4-40 | 30 | 4 | 0.75 | 2900 |
| CHLF（T）4-50 | 38 | 4 | 1.1 | 2900 |
| CHLF（T）4-60 | 45 | 4 | 1.1 | 2900 |
| CHLF（T）8-10 | 8.5 | 8 | 0.75 | 2900 |
| CHLF（T）8-20 | 17 | 8 | 0.75 | 2900 |
| CHLF（T）8-30 | 25.5 | 8 | 1.1 | 2900 |
| CHLF（T）8-40 | 34 | 8 | 1.5 | 2900 |
| CHLF（T）8-50 | 42.5 | 8 | 2.2 | 2900 |
| CHLF（T）12-10 | 9.5 | 12 | 0.75 | 2900 |
| CHLF（T）12-20 | 19.5 | 12 | 1.2 | 2900 |
| CHLF（T）12-30 | 29.5 | 12 | 1.8 | 2900 |
| CHLF（T）12-40 | 39.5 | 12 | 2.4 | 2900 |
| CHLF（T）12-50 | 50 | 12 | 3 | 2900 |
| CHLF（T）16-10 | 10 | 16 | 1.1 | 2900 |
| CHLF（T）16-20 | 21 | 16 | 2.2 | 2900 |
| CHLF（T）16-30 | 32 | 16 | 3 | 2900 |
| CHLF（T）16-40 | 43 | 16 | 4 | 2900 |
| CHLF（T）20-10 | 9.5 | 20 | 1.1 | 2900 |
| CHLF（T）20-20 | 21 | 20 | 2.2 | 2900 |
| CHLF（T）20-30 | 33 | 20 | 4 | 2900 |
| CHLF（T）20-40 | 44.5 | 20 | 4.4 | 2900 |
CHL系列桶式不锈钢多级离心泵应用范围
小型中央空调循环;
冷却系统,·工业清洗
水处理(水的净化)
水产养殖, 施肥/计量系统
CHL系列桶式不锈钢多级离心泵工作条件
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度： 常温型－15℃至+70℃
热水型+70℃至+110℃
大环境温度：+40℃
大运作压力：10巴
