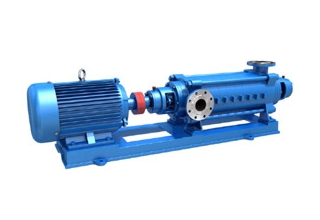

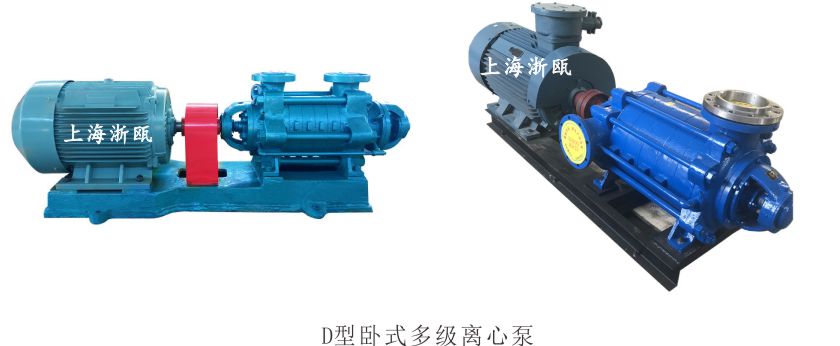

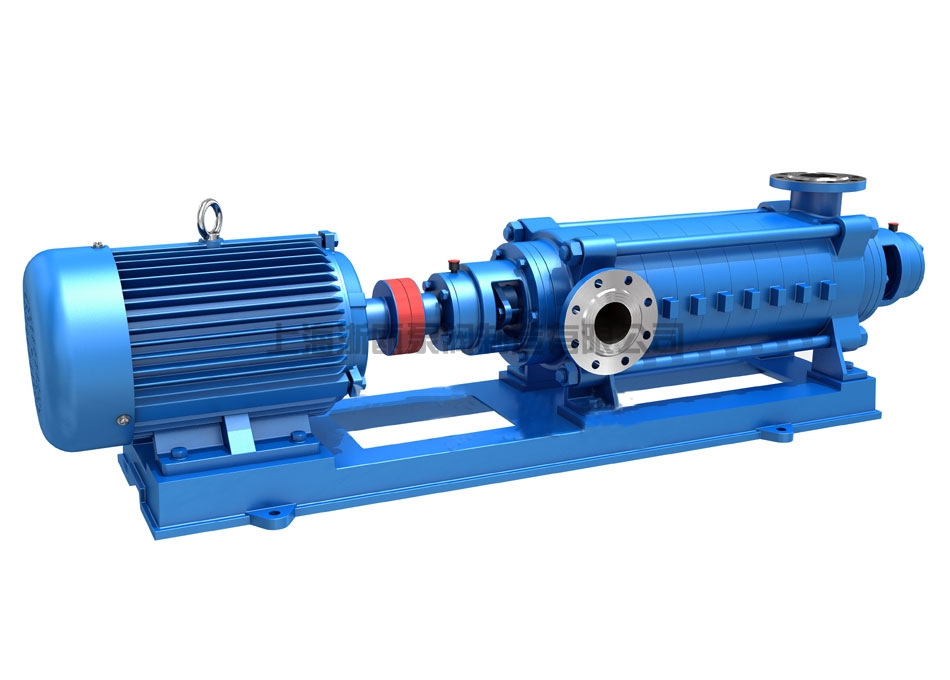

D型卧式多级离心泵

首页 > 产品中心 > 多级泵

产品概述
D型卧式多级泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。龙洋泵阀卧式多级泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。


 D型卧式多级泵型号意义

D(DG) 46 - 50×12

D – 分段式给水离心泵(D型卧式多级泵)

G – 锅炉泵

46 – 设计流量 (m3/h)

50 – 单级扬程 (m)

12 – 级数

产品用途
D型卧式多级泵主要用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。

主要特点
1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
使用条件
D型卧式多级泵输送的介质温度为0℃~80℃,允许进口压力0.6,不含固体颗粒,温度低于80℃的清水或物理化学性质类似于水的液体。
D型卧式多级泵结构图

1、轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲;
7、填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮;
13、中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套;
19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙

D型卧式多级离心泵性能参数:

型号 级数 流量(Q) 扬程(m) 转速(r/min) 功率 效率л(%)
m3/h l/s 轴功率 电机功率
50D8 2 18 5 19 2950 1.5 2.2 62
3 18 5 28.5 2950 2.25 3 62
4 18 5 38 2950 3 4 62
5 18 5 47.5 2950 3.75 5.5 62
6 18 5 57 2950 4.5 5.5 62
7 18 5 66.5 2950 5.25 7.5 62
8 18 5 76 2950 6 7.5 62
9 18 5 85.5 2950 6.75 7.5 62
10 18 5 95 2950 7.5 11 62
11 18 5 104.5 2950 8.25 11 62
12 18 5 114 2950 9 11 62
80D12 2 32.4 9 22.7 2950 2.68 3 75
3 32.4 9 34.05 2950 4.02 5.5 75
4 32.4 9 45.4 2950 5.36 7.5 75
5 32.4 9 56.75 2950 6.7 7.5 75
6 32.4 9 68.1 2950 8.04 11 75
7 32.4 9 79.45 2950 9.38 11 75
8 32.4 9 90.8 2950 10.72 15 75
9 32.4 9 102.15 2950 11.06 15 75
10 32.4 9 113.5 2950 13.4 15 75
11 32.4 9 124.85 2950 14.74 18.5 75
12 32.4 9 136.2 2950 16.08 18.5 75
100D16 2 54 15 35.2 2950 7.2 11 71.5
3 54 15 52.8 2950 10.8 15 71.5
4 54 15 70.4 2950 14.4 18.5 71.5
5 54 15 88 2950 18 22 71.5
6 54 15 105.6 2950 21.6 30 71.5
7 54 15 123.2 2950 25.2 30 71.5
8 54 15 140.8 2950 28.8 37 71.5
9 54 15 158.4 2950 32.4 37 71.5
10 54 15 176 2950 36 45 71.5
11 54 15 198.6 2950 39.6 55 71.5
12 54 15 211.2 2950 43.2 55 71.5
125D25 2 108 30 40 2950 15.6 18.5 76
3 108 30 60 2950 23.4 30 76
4 108 30 80 2950 31.2 37 76
5 108 30 100 2950 39 45 76
6 108 30 120 2950 46.8 55 76
7 108 30 140 2950 54.6 75 76
8 108 30 160 2950 62.4 75 76
9 108 30 180 2950 70.3 90 76
10 108 30 200 2950 78 90 76



适用范围:

卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。


D型卧式多级离心泵产品手册下载

温馨提示:
请下载“D型卧式多级离心泵”产品手册文件后查看。如不明白地方,可联系我们。
